K1857Upínací páka pro otočný pákový upínač |
zpět |
|
Popis zboží/obrázky produktu |
|
|

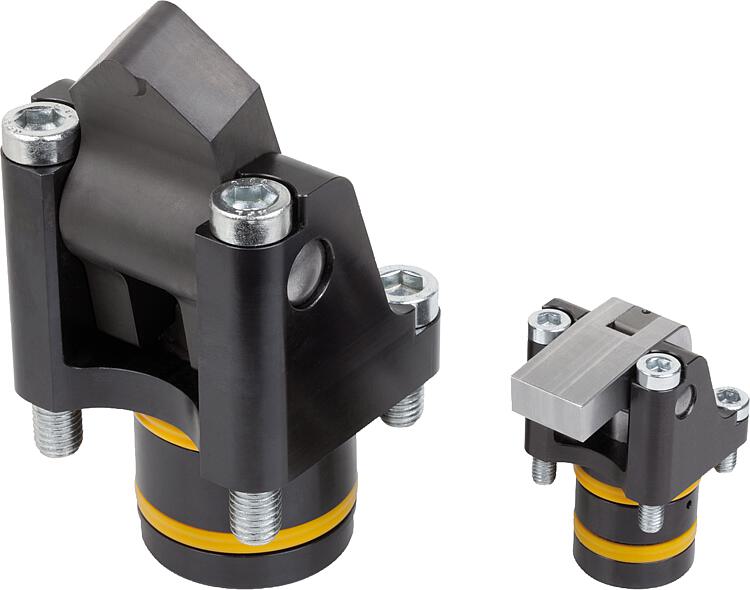

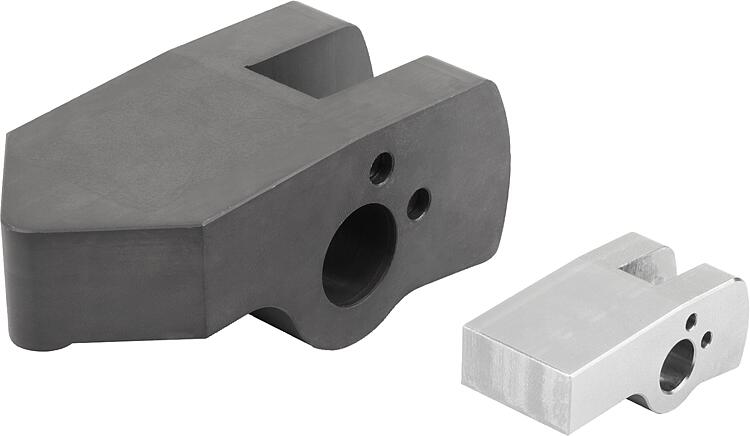

PopisPopis výrobku:Upínací páky lze použít pro hydraulické otočné pákové upínače K1856 i pro pneumatické otočné pákové upínače K1870. Lze volit mezi "standardními" upínacími pákami a upínacími pákami "polotovar". "Standardní" upínací páky jsou hotové a připravené k okamžitému použití. Upínací páky „polotovar“ lze ještě individuálně opracovat. Pro snadnější obrábění jsou polotovary vyrobeny z nekalené oceli. Po nanesení individuálního obrysu musí být upínací páky vloženy a před použitím zpevněny, aby se při používání zabránilo jejich deformaci. Materiál:Standardní a polotovar, z oceli.Provedení: Standardní, kalené.
Polotovar, nekalený.Upozornění:Správným umístěním otočného pákového upínače lze optimálně kompenzovat tolerance obrobku navzdory krátké upínací páce.
Upínací prvky je třeba pravidelně kontrolovat, zda nejsou znečištěné, a v případě potřeby je vyčistit.

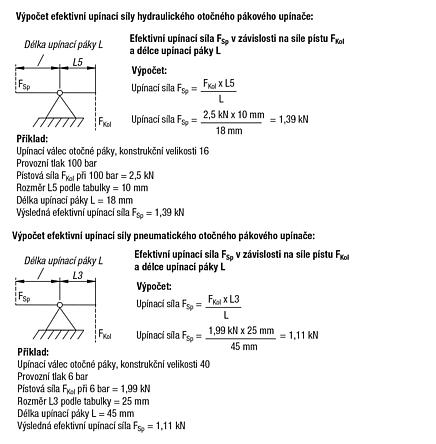

Účinnou upínací sílu je třeba vypočítat pro každou upínací páku zvlášť.
Optimální poloha upínací páky je 90°.
Před použitím "upínacích pák - polotovar" musí být splněny následující hloubky tvrdosti: hloubka tvrdosti 0,3 + 0,2 tvrdost HRC 50 +/- 2.

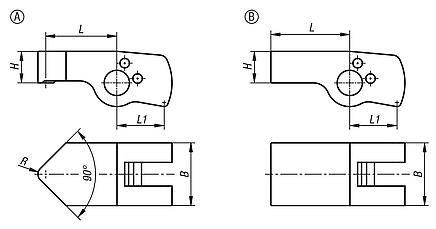

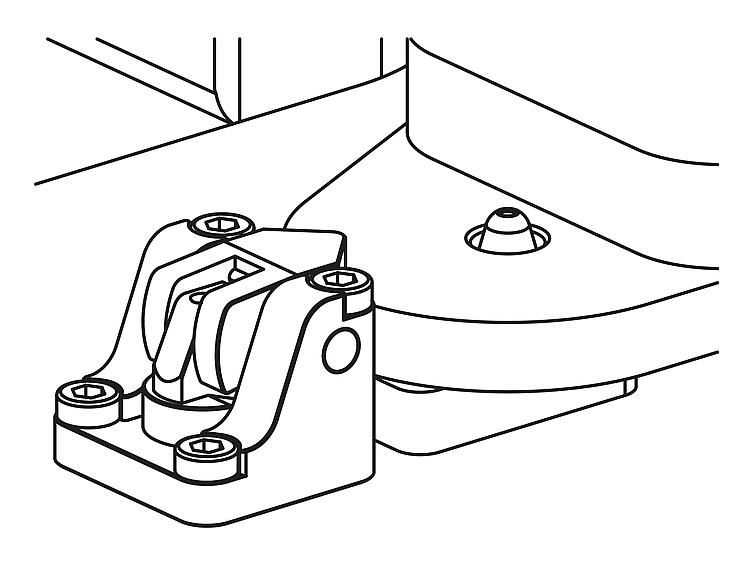

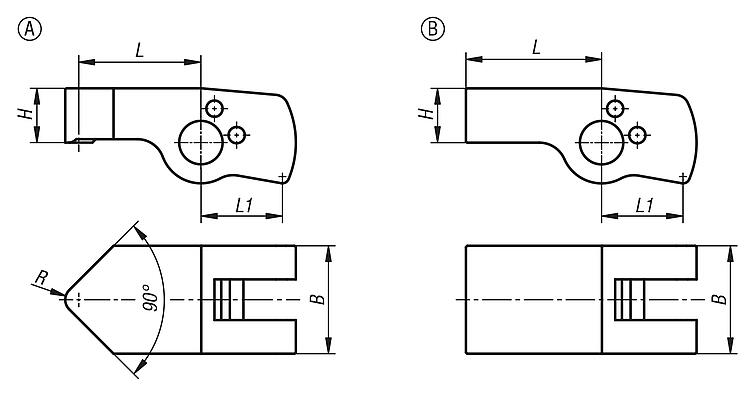

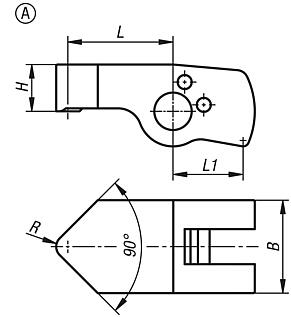

Dodržujte bezpečnostní pokyny.Montáž:Upínací páka je zavěšena na pístu otočného pákového upínače a zajištěna válcovým čepem. Takto se zajišťuje upínací páka v axiálním směru a zabrání se jejímu otáčení.Na vyžádání:Jiné rozměry a tvary.Odkaz na výkres:Provedení A, standardní
Provedení B, polotovar StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |

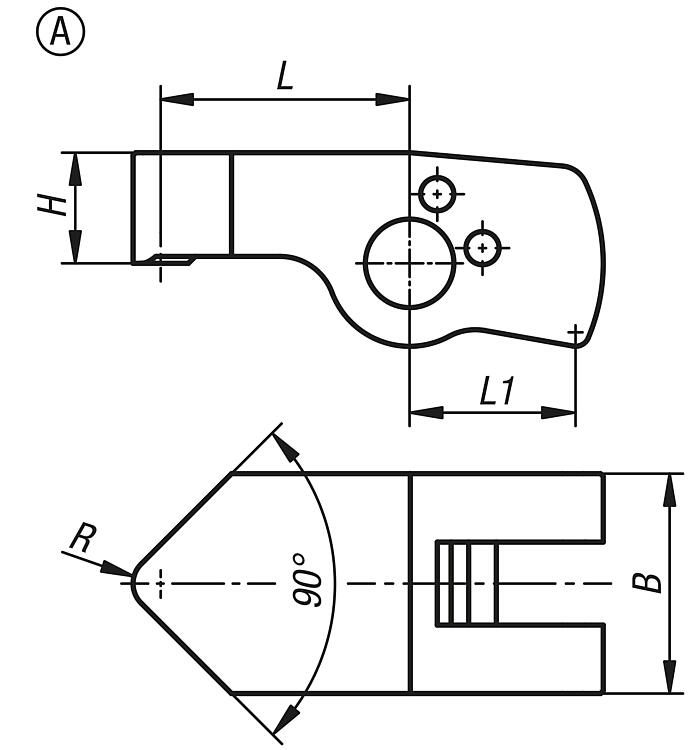

Upínací páka pro otočný pákový upínač, provedení A, standardní |
více informací |
| Objednací číslo | Provedení | Typ provedení | pro
průměr pístu | Zdvih | B
| H | L | R | CAD | Přís. | Cena | Objednat |
|---|
| K1857.12091 | A | standardní | 12 | 0,98 | 12 | 6 | 9 | 1,5 |  | | 40,33 € | | | K1857.12131 | A | standardní | 12 | 1,12 | 12 | 6 | 13,5 | 1,5 | | | 45,50 € | | | K1857.12181 | A | standardní | 12 | 1,97 | 12 | 6 | 18 | 1,5 | | | 49,63 € | | | K1857.12221 | A | standardní | 12 | 2,45 | 12 | 6 | 22,5 | 1,5 | | | 54,80 € | | | K1857.16121 | A | standardní | 16 | 0,78 | 16 | 8 | 12 | 2 | | | 41,36 € | | | K1857.16181 | A | standardní | 16 | 1,16 | 16 | 8 | 18 | 2 | | | 46,53 € | | | K1857.16241 | A | standardní | 16 | 1,6 | 16 | 8 | 24 | 2 | | | 51,70 € | | | K1857.16301 | A | standardní | 16 | 1,94 | 16 | 8 | 30 | 2 | | | 56,87 € | | | K1857.20151 | A | standardní | 20 | 1,48 | 20 | 10 | 15 | 2,5 | | | 44,46 € | | | K1857.20221 | A | standardní | 20 | 2,21 | 20 | 10 | 22,5 | 2,5 | | | 49,63 € | | | K1857.20301 | A | standardní | 20 | 2,95 | 20 | 10 | 30 | 2,5 | | | 54,80 € | | | K1857.20371 | A | standardní | 20 | 3,68 | 20 | 10 | 37,5 | 2,5 | | | 62,04 € | | | K1857.25191 | A | standardní | 25 | 1,26 | 25 | 12,5 | 19 | 3 | | | 53,77 € | | | K1857.25281 | A | standardní | 25 | 1,86 | 25 | 12,5 | 28 | 3 | | | 61,01 € | | | K1857.25381 | A | standardní | 25 | 2,52 | 25 | 12,5 | 38 | 3 | | | 67,21 € | | | K1857.25471 | A | standardní | 25 | 3,12 | 25 | 12,5 | 47 | 3 | | | 73,41 € | | | K1857.32241 | A | standardní | 32 | 2,56 | 32 | 16 | 24 | 4 | | | 88,92 € | | | K1857.32361 | A | standardní | 32 | 3,85 | 32 | 16 | 36 | 4 | | | 100,30 € | | | K1857.32481 | A | standardní | 32 | 5,13 | 32 | 16 | 48 | 4 | | | 111,67 € | | | K1857.32601 | A | standardní | 32 | 6,4 | 32 | 16 | 60 | 4 | | | 122,01 € | | | K1857.40301 | A | standardní | 40 | 3,05 | 40 | 20 | 30 | 5 | | | 128,22 € | | | K1857.40451 | A | standardní | 40 | 4,6 | 40 | 20 | 45 | 5 | | | 145,79 € | | | K1857.40601 | A | standardní | 40 | 6,1 | 40 | 20 | 60 | 5 | | | 161,30 € | | | K1857.40751 | A | standardní | 40 | 7,6 | 40 | 20 | 75 | 5 | | | 175,78 € | |
|

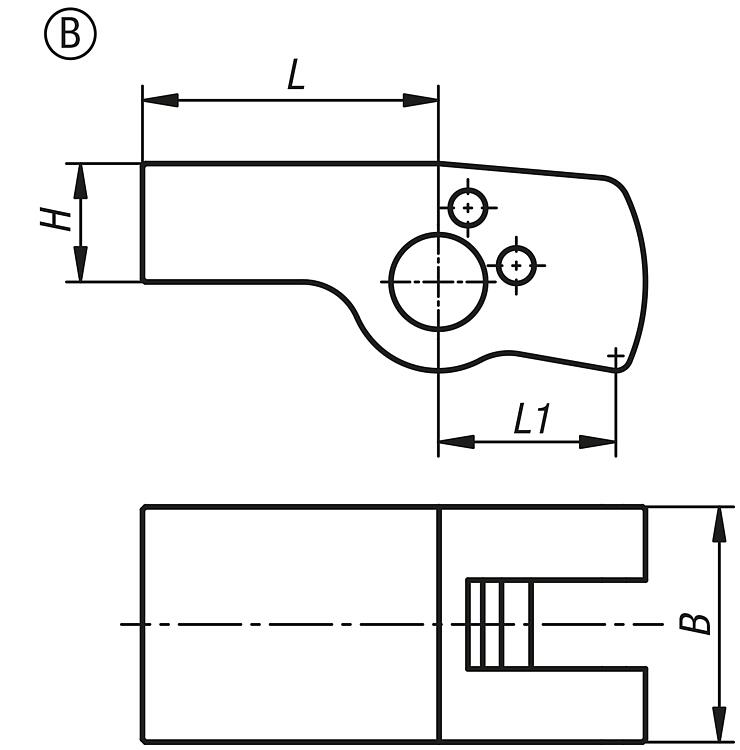

Upínací páka pro otočný pákový upínač, provedení B, polotovar |
více informací |
| Objednací číslo | Provedení | Typ provedení | pro
průměr pístu | Zdvih | B
| H | L | L1 | CAD | Přís. | Cena | Objednat |
|---|
| K1857.12152 | B | polotovar | 12 | 1,64 | 12 | 6 | 15 | 9 | | | 38,26 € | | | K1857.12242 | B | polotovar | 12 | 2,62 | 12 | 6 | 24 | 9 | | | 46,53 € | | | K1857.16202 | B | polotovar | 16 | 1,29 | 16 | 8 | 20 | 12 | | | 40,33 € | | | K1857.16322 | B | polotovar | 16 | 2,07 | 16 | 8 | 32 | 12 | | | 47,56 € | | | K1857.20252 | B | polotovar | 20 | 2,45 | 20 | 10 | 25 | 15 | | | 50,67 € | | | K1857.20402 | B | polotovar | 20 | 3,92 | 20 | 10 | 40 | 15 | | | 51,70 € | | | K1857.25312 | B | polotovar | 25 | 2,1 | 25 | 12,5 | 31 | 18,8 | | | 56,87 € | | | K1857.25502 | B | polotovar | 25 | 3,32 | 25 | 12,5 | 50 | 18,8 | | | 63,07 € | | | K1857.32402 | B | polotovar | 32 | 4,28 | 32 | 16 | 40 | 24 | | | 85,82 € | | | K1857.32642 | B | polotovar | 32 | 6,84 | 32 | 16 | 64 | 24 | | | 93,06 € | | | K1857.40502 | B | polotovar | 40 | 5,08 | 40 | 20 | 50 | 30 | | | 124,08 € | | | K1857.40802 | B | polotovar | 40 | 8,1 | 40 | 20 | 80 | 30 | | | 149,93 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
