Popis zboží/obrázky produktu

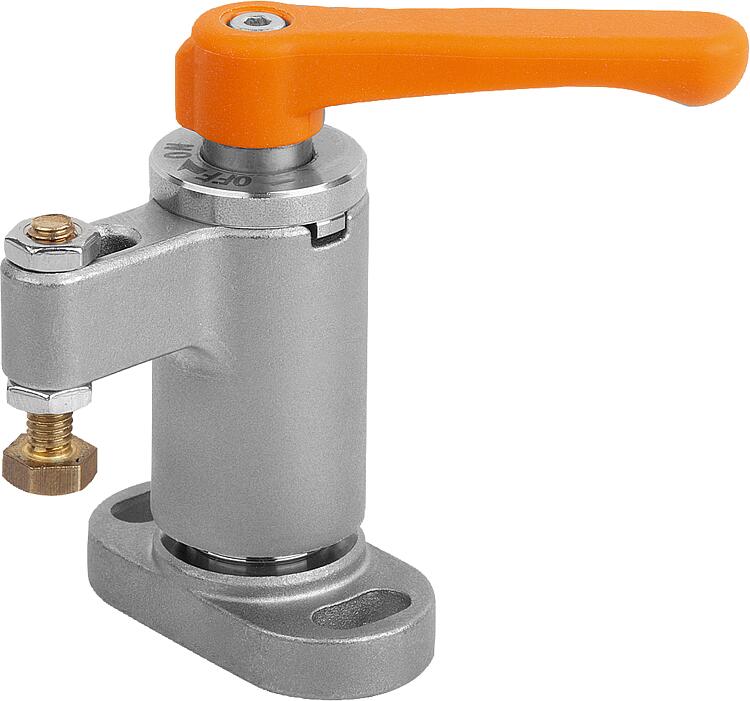

PopisPopis výrobku:Otočné upínače se používají převážně tam, kde upínací body pro vkládání a vyjímání obrobků musí zůstat volné.

Po dosažení koncové polohy upnutí lze slyšet a postřehnout cvaknutí.Materiál:Základní těleso, zušlechtěná ocel.
Úchyt z plastu.
Přítlačný šroub z mosazi.Provedení: Základní těleso, zušlechtěné a poniklované.

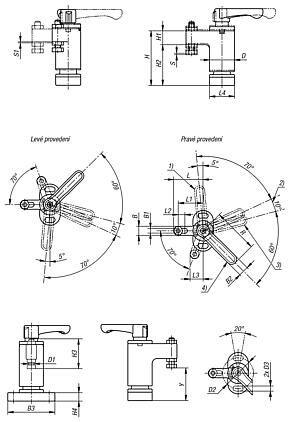

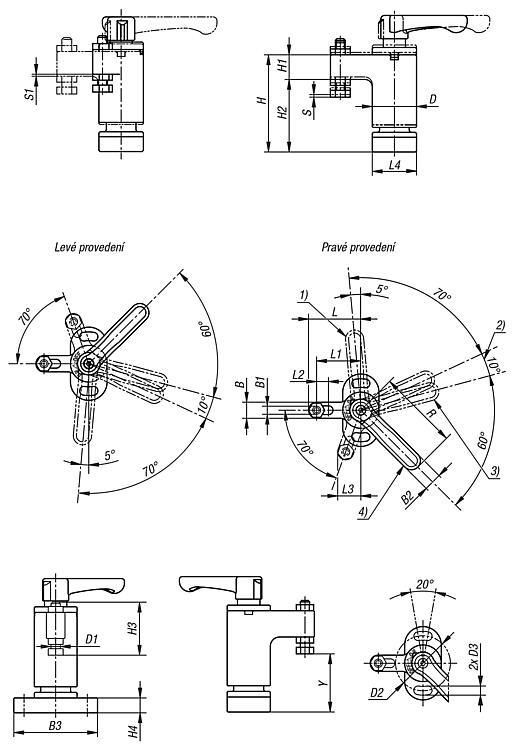

Úchyt, oranžový.Odkaz na výkres:

1) Poloha uvolněna
2) Předběžný zdvih
3 )Počáteční poloha upnutí↲ 4) Poloha napnutá↲

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2133 Otočný upínač mini s funkcí zarážky

251 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení 1	Povrch základního tělesa	B	B1	B2	B3	D	D1	D2	D3	H	H1	H2	H3	H4	L	L1	L2	L3	L4	R	Zdvih S	S1= předběžný zdvih	Y min.	Y max.	Upínací síla N	Cena
K2133.01801	levé	potaženo niklem	8	4,3	9	36	18	M4	27	4,3	55	10	30	22,8	6	26	22	6	11,5	18	40	1	0,8	19	25	180	143,64 €
K2133.03201	levé	potaženo niklem	10	5,3	11	45	23	M5	34	5,3	72	14	40	28,5	8	35	30	8	15,3	23	50	1,4	1,1	28,3	33,7	320	167,58 €
K2133.05501	levé	potaženo niklem	16	8,4	13	65	30	M8	48	8,4	92	18	50	40,5	12	45	37	8	20,7	30	63	1,5	1,4	31,7	39,7	550	217,30 €
K2133.11801	pravé	potaženo niklem	8	4,3	9	36	18	M4	27	4,3	55	10	30	22,8	6	26	22	6	11,5	18	40	1	0,8	19	25	180	143,64 €
K2133.13201	pravé	potaženo niklem	10	5,3	11	45	23	M5	34	5,3	72	14	40	28,5	8	35	30	8	15,3	23	50	1,4	1,1	28,3	33,7	320	167,58 €
K2133.15501	pravé	potaženo niklem	16	8,4	13	65	30	M8	48	8,4	92	18	50	40,5	12	45	37	8	20,7	30	63	1,5	1,4	31,7	39,7	550	217,30 €
