Otočné upínače, provedení heavy, prodloužená upínací dráha s nákružkem automatické
Popis zboží/obrázky produktu
PopisPopis výrobku:Rychloupínače provedení "heavy" s prodlouženou upínací dráhou jsou vhodné zejména pro automatické upínání.
Na začátku upínání provede upínací rameno otočný zdvih v úhlu 90° dolů. Po tomto pohybu následuje lineární upínací zdvih dolů.Materiál:Zušlechtěná ocel.Provedení: Základní těleso, brynýrované. Dřík zušlechtěný a brynýrováný. Upínací rameno zušlechtěné a brynýrované.Zpùsob ovládání:Ovládání pomocí nárazového utahováku s nastavitelným krouticím momentem nebo ručně pomocí upínacího klíče. Při automatickém ovládání, např. pomocí rázového utahováku s nastavitelným krouticím momentem, smí být pro uvolnění a utažení použito maximálně 50 % uvedeného maximálního utahovacího momentu, resp. udané maximální upínací síly.Přednosti:Automatické Vysoké upínací síly Rychlé upínání Vysoká tuhostOdkaz na výkres:

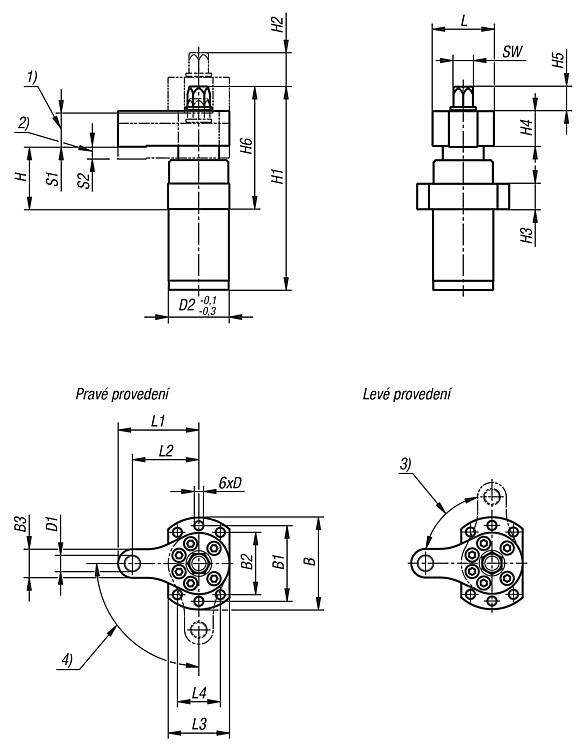

1) otočný zdvih 2) upínací zdvih 3) otáčející se doleva 4) otáčející se doprava
Zvláštnost:
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
