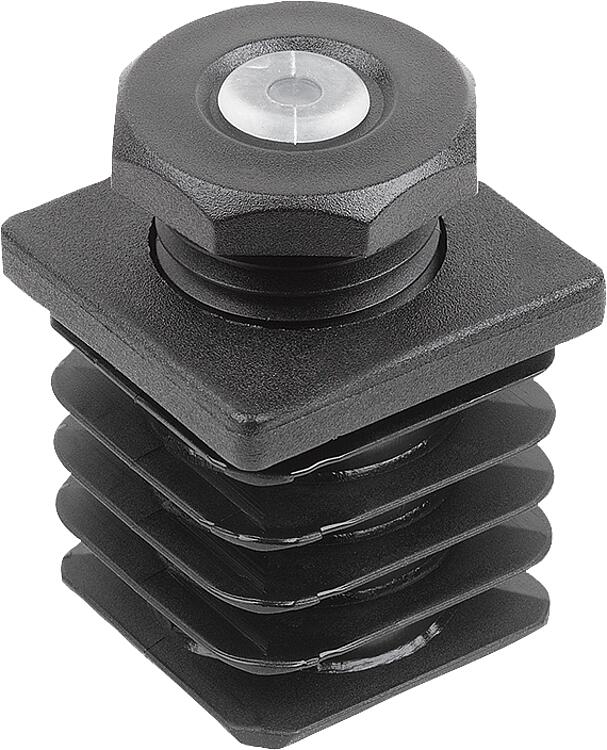

      - Nastavovací zátky z plastu s ochrannou protiskluzovou vložkou pro kulaté a čtyřhranné trubky, provedení B, čtvercové

Popis zboží/obrázky produktu

PopisMateriál:Základní těleso z polyamidu.
Ochranná protiskluzová vložka z polyuretanu.Provedení: Základní těleso, černé.Upozornění:Nastavení nožek musí být provedeno bez zatížení.
Uvedená axiální statická zatížitelnost se vztahuje na šroub vyšroubovaný o 10 mm a umístěný zcela naplocho.
Nastavovací zátky nejsou vhodné jako posuvníky zátěže a nejsou určeny pro dynamické zatížení.

Lamelový tvar matice může být uzavřený nebo přerušovaný.

Provedení A a B: od 60 mm s namontovaným závitovým pláštěm.Použití:Nastavovací zátky se používají v ocelových trubkách, v krytech trubek nebo hliníkových základových rámech v průmyslu, v obchodě a v domácnosti. Vhodné zejména pro zabránění uklouznutí na kluzkých podlahách.Montáž:Montáž je možné provést ručním zatlačním zátky nebo šetrným zatlučením kladívkem.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2034_B Nastavovací zátky z plastu s ochrannou protiskluzovou vložkou pro kulaté a čtyřhranné trubky, provedení B, čtvercové

292 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení 2	Provedení	Typ provedení	A	D1	H	H1	L	L1	L2	SW	Zatížitelnost max. kN (jen při statickém zatížení)	Vhodné pro	Cena
K2034.25251015	pro čtvercové trubky	B	kvadratický	25	M16	5	5	20	22,5	29	24	1,5	25x25x1-1,5	1,19 €
K2034.25251520	pro čtvercové trubky	B	kvadratický	25	M16	5	5	20	22,5	29	24	1,5	25x25x1,5-2	1,19 €
K2034.30301015	pro čtvercové trubky	B	kvadratický	30	M22	5	5	19,5	29	-	28	3	30x30x1-1,5	1,27 €
K2034.30301520	pro čtvercové trubky	B	kvadratický	30	M22	5	5	19,5	29	-	28	3	30x30x1,5-2	1,25 €
K2034.35351520	pro čtvercové trubky	B	kvadratický	35	M22	5	5	29,3	29	-	28	3	35x35x1,5-2	1,69 €
K2034.35352025	pro čtvercové trubky	B	kvadratický	35	M22	5	5	29,3	29	-	28	3	35x35x2-2,5	1,75 €
K2034.40401520	pro čtvercové trubky	B	kvadratický	40	M22	5	5	29,3	29	-	28	3	40x40x1,5-2	1,90 €
K2034.40402025	pro čtvercové trubky	B	kvadratický	40	M22	5	5	29,3	29	-	28	3	40x40x2-2,5	1,96 €
K2034.45451520	pro čtvercové trubky	B	kvadratický	45	M30	5	5	29,3	31	-	41	3	45x45x1,5-2	2,28 €
K2034.50501520	pro čtvercové trubky	B	kvadratický	50	M30	5	5	29,3	31	-	41	3	50x50x1,5-2	2,46 €
K2034.50502025	pro čtvercové trubky	B	kvadratický	50	M30	5	5	29,3	31	-	41	3	50x50x2-2,5	2,57 €
K2034.60601520	pro čtvercové trubky	B	kvadratický	60	S42X2	6	10	34,8	37	-	58	1,75	60x60x1,5-2	4,48 €
