Kloubové nohy ocel, provedení A

zpět

Produkty
- Ovládací prvky | normované díly
  - Stavitelné nožky
    - Kloubové nožky ocel
      - Kloubové nohy ocel, provedení A

Popis zboží/obrázky produktu

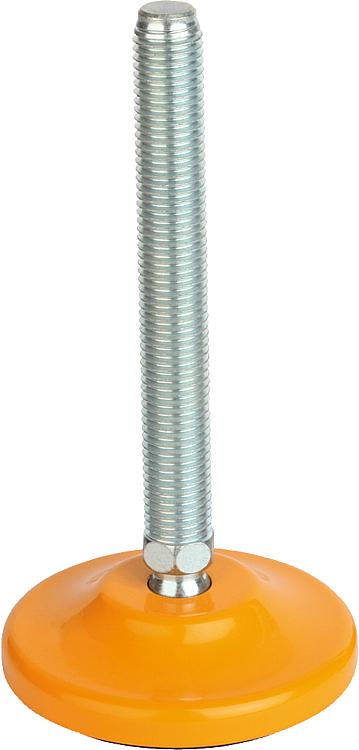

PopisMateriál, provedení:Kruhové základny pro nohy z oceli, žlutý lak. Závitové vřeteno z oceli, zinkováno.
Upozornění:Vysoce zatížitelné kloubové nohy z oceli se žlutě lakovanou nohou.

Hodnoty zatížení uvedené v tabulce se zakládají na sérii pokusů, při nichž statické zatížení působilo kolmo na talíř uprostřed vřetene. Radiálně působící síly, jako jsou vibrace nebo jiné kmitavé efekty, ovlivňují zatížitelnost a nejsou u uvedených hodnot zohledněny. Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0742_A kloubové nohy ocel, provedení A

97,7 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	H	H1	H2	SW	L	Zatížitelnost max. kN (jen při statickém zatížení)	Cena
K0742.005010X25	A	50	M10	16	53	28	14	25	15	9,16 €
K0742.005010X50	A	50	M10	16	78	28	14	50	15	9,85 €
K0742.005010X75	A	50	M10	16	103	28	14	75	15	10,12 €
K0742.005010X100	A	50	M10	16	128	28	14	100	15	10,53 €
K0742.005010X125	A	50	M10	16	153	28	14	125	15	10,73 €
K0742.005012X25	A	50	M12	16	53	28	14	25	15	9,21 €
K0742.005012X50	A	50	M12	16	78	28	14	50	15	9,88 €
K0742.005012X75	A	50	M12	16	103	28	14	75	15	10,15 €
K0742.005012X100	A	50	M12	16	128	28	14	100	15	10,57 €
K0742.005012X125	A	50	M12	16	153	28	14	125	15	10,76 €
K0742.005014X25	A	50	M14	16	53	28	14	25	15	9,23 €
K0742.005014X50	A	50	M14	16	78	28	14	50	15	9,90 €
K0742.005014X75	A	50	M14	16	103	28	14	75	15	10,19 €
K0742.005014X100	A	50	M14	16	128	28	14	100	15	10,59 €
K0742.005014X125	A	50	M14	16	153	28	14	125	15	10,79 €
K0742.006514X50	A	65	M14	17	80	30	14	50	20	11,98 €
K0742.006514X75	A	65	M14	17	105	30	14	75	20	12,42 €
K0742.006514X100	A	65	M14	17	130	30	14	100	20	12,84 €
K0742.006514X125	A	65	M14	17	155	30	14	125	20	13,23 €
K0742.006514X150	A	65	M14	17	180	30	14	150	20	13,64 €
K0742.006516X50	A	65	M16	17	80	30	16	50	20	12,09 €
K0742.006516X75	A	65	M16	17	105	30	16	75	20	12,46 €
K0742.006516X100	A	65	M16	17	130	30	16	100	20	12,90 €
K0742.006516X125	A	65	M16	17	155	30	16	125	20	13,28 €
K0742.006516X150	A	65	M16	17	180	30	16	150	20	13,68 €
K0742.006516X175	A	65	M16	17	205	30	16	175	20	14,08 €
K0742.008016X50	A	80	M16	19,5	83	33	16	50	30	18,17 €
K0742.008016X75	A	80	M16	19,5	108	33	16	75	30	18,59 €
K0742.008016X100	A	80	M16	19,5	133	33	16	100	30	19,00 €
K0742.008016X125	A	80	M16	19,5	158	33	16	125	30	19,37 €
K0742.008016X150	A	80	M16	19,5	183	33	16	150	30	19,78 €
K0742.008016X175	A	80	M16	19,5	208	33	16	175	30	20,19 €
K0742.008016X200	A	80	M16	19,5	233	33	16	200	30	20,58 €
K0742.008020X75	A	80	M20	19,5	111	36	17	75	30	19,07 €
K0742.008020X100	A	80	M20	19,5	136	36	17	100	30	19,60 €
K0742.008020X125	A	80	M20	19,5	161	36	17	125	30	20,22 €
K0742.008020X150	A	80	M20	19,5	186	36	17	150	30	20,81 €
K0742.008020X175	A	80	M20	19,5	211	36	17	175	30	21,38 €
K0742.008020X200	A	80	M20	19,5	236	36	17	200	30	21,99 €
K0742.010016X50	A	100	M16	20	93	43	20	50	35	27,49 €
K0742.010016X75	A	100	M16	20	118	43	20	75	35	28,08 €
K0742.010016X100	A	100	M16	20	143	43	20	100	35	28,80 €
K0742.010016X125	A	100	M16	20	168	43	20	125	35	29,58 €
K0742.010016X150	A	100	M16	20	193	43	20	150	35	30,28 €
K0742.010016X175	A	100	M16	20	218	43	20	175	35	31,06 €
K0742.010016X200	A	100	M16	20	243	43	20	200	35	31,88 €
K0742.010020X75	A	100	M20	20	118	43	20	75	45	28,20 €
K0742.010020X100	A	100	M20	20	143	43	20	100	45	28,89 €
K0742.010020X125	A	100	M20	20	168	43	20	125	45	29,70 €
K0742.010020X150	A	100	M20	20	193	43	20	150	45	30,36 €
K0742.010020X175	A	100	M20	20	218	43	20	175	45	31,16 €
K0742.010020X200	A	100	M20	20	243	43	20	200	45	31,98 €
K0742.010024X75	A	100	M24	20	119	44	20	75	55	28,82 €
K0742.010024X100	A	100	M24	20	144	44	20	100	55	29,54 €
K0742.010024X125	A	100	M24	20	169	44	20	125	55	30,33 €
K0742.010024X150	A	100	M24	20	194	44	20	150	55	31,00 €
K0742.010024X175	A	100	M24	20	219	44	20	175	55	31,81 €
K0742.010024X200	A	100	M24	20	244	44	20	200	55	32,58 €
