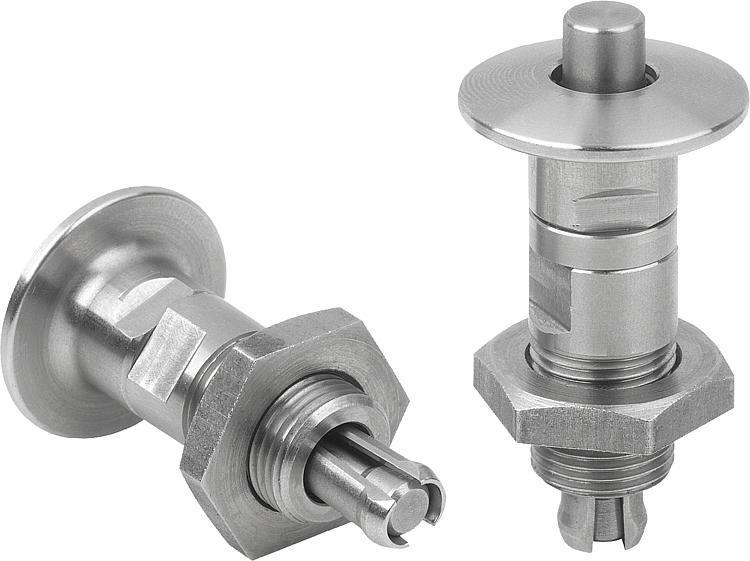

Zajišťovací čepy z nerezové oceli, s hřibovitým úchytem z nerezové oceli
Popis zboží/obrázky produktu
PopisPopis výrobku:Pomocí zajišťovacího čepu lze rychle a snadno spojovat dvě oddělené desky bez protikusu.Materiál:Pouzdro a tlačítko, z nerezové oceli.Provedení: Pouzdro a tlačítko bez povrchové úpravy.Upozornění:Možnost montáže pro tloušťky desek od 3 - 12 mm. Pro základovou desku použijte tvrdý materiál, např. nerezovou ocel.

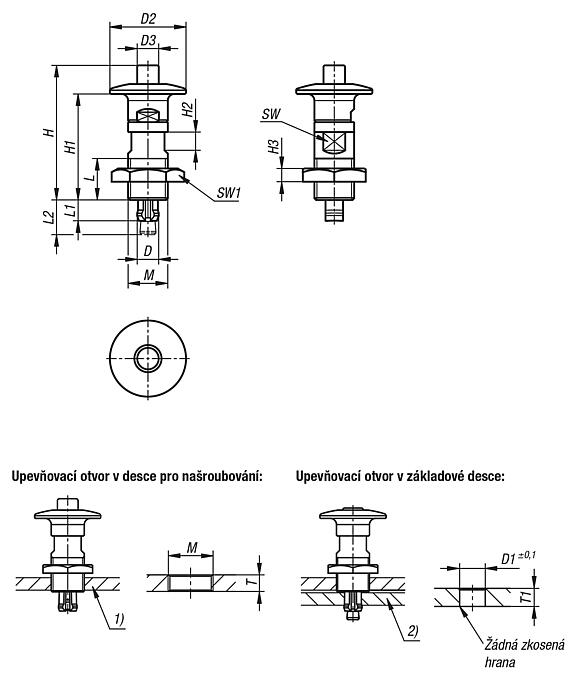

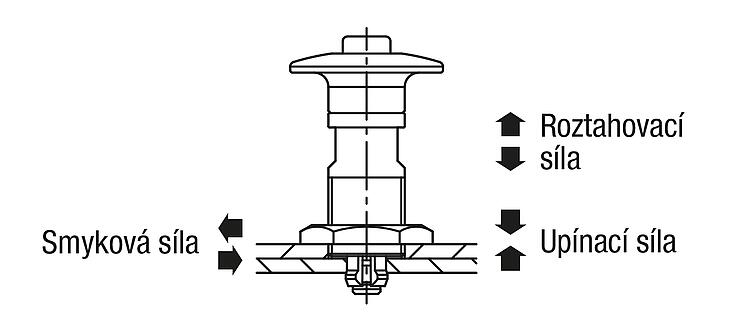

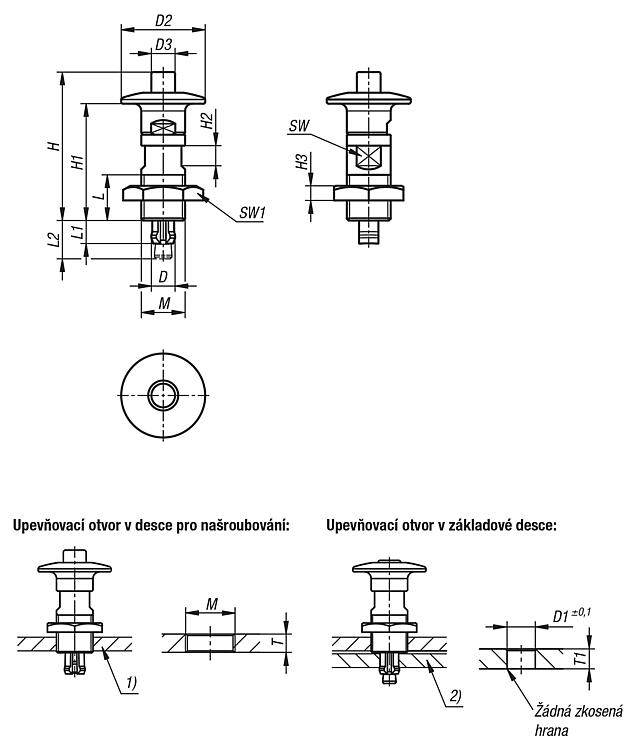

Při překročení přídržné síly vznikne mezi deskami mezera větší než 0,1 mm.Zpùsob ovládání:Zajišťovací čep našroubujte do desky tak, aby byl na její druhé straně vidět závit. Stiskněte knoflík a zajišťovací čep nasuňte do hrubované základové desky. Zajišťovací čep otáčejte opačným směrem, dokud se obě desky nespojí a poté zajistěte kontramaticí.Odkaz na výkres:
1) Deska pro našroubování 2) Základová deska
Zvláštnost:
