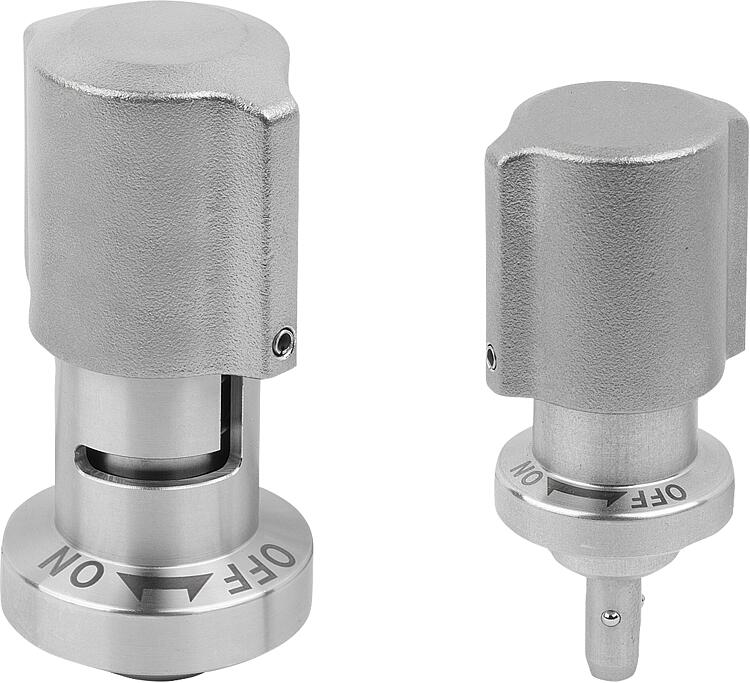

Fixační čepy s kuličkou z nerezové oceli, zásuvné, s otočným ovládáním a otočnou hlavicí z nerezové oceli
Popis zboží/obrázky produktu
PopisMateriál:Provedení: Bez povrchové úpravy.Upozornění:Upevňovací šrouby M2 nebo M3 z nerezové oceli jsou součástí dodávky. Možnost montáže 1 pro tloušťku desky 6 mm. Možnost montáže 2 pro tloušťku desky > 6 až 14 mm.

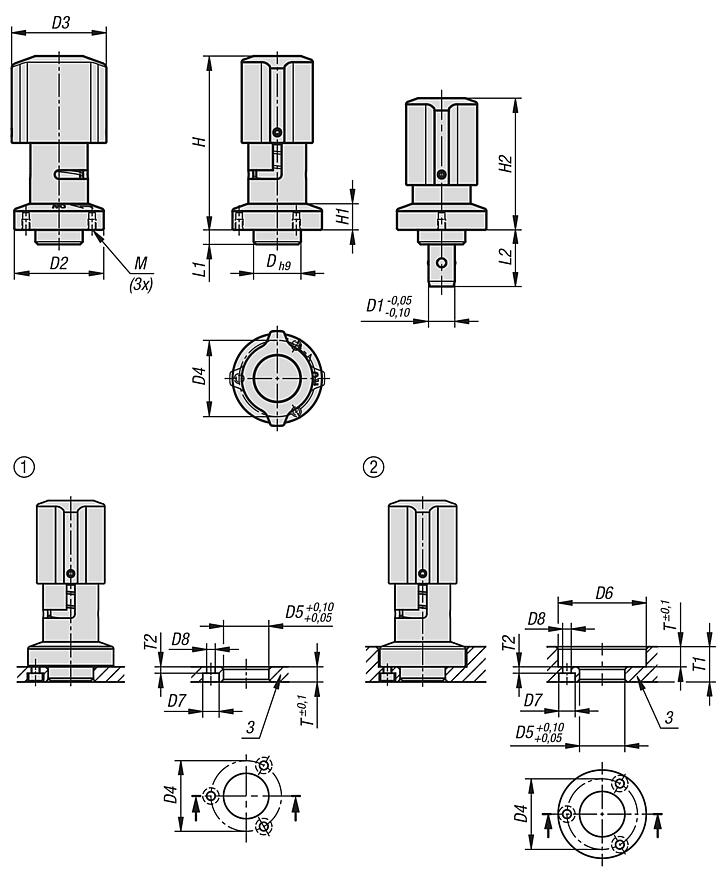

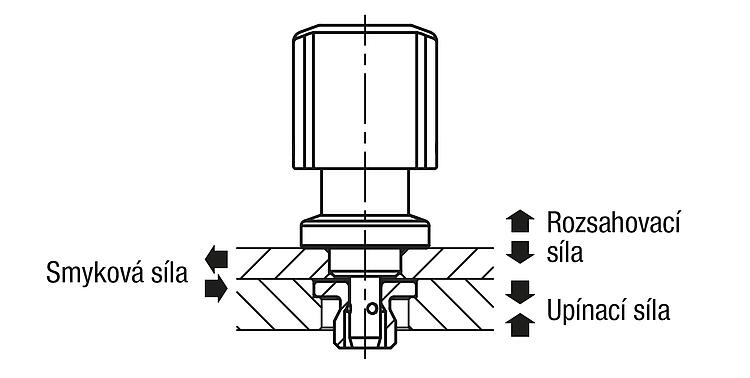

Při překročení přídržné síly vznikne mezi deskami mezera větší než 0,1 mm. Zpùsob ovládání:Ujistěte se, že otočná hlava se nachází v poloze „OFF“ a čep je zasunutý. Fixační čepy s kuličkou nasuňte na úchytné pouzdro nebo jej nasaďte. Otočnou hlavici zatlačte dolů a otočte do polohy "ON".Příslušenství:Úchytná pouzdra z nerezové oceli se snímačem stavu K1843. Úchytná pouzdra pro fixační čepy s kuličkou K1065.Odkaz na výkres:
1) Možnost montáže 1 2) Možnost montáže 2 3) Deska
Zvláštnost:
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
