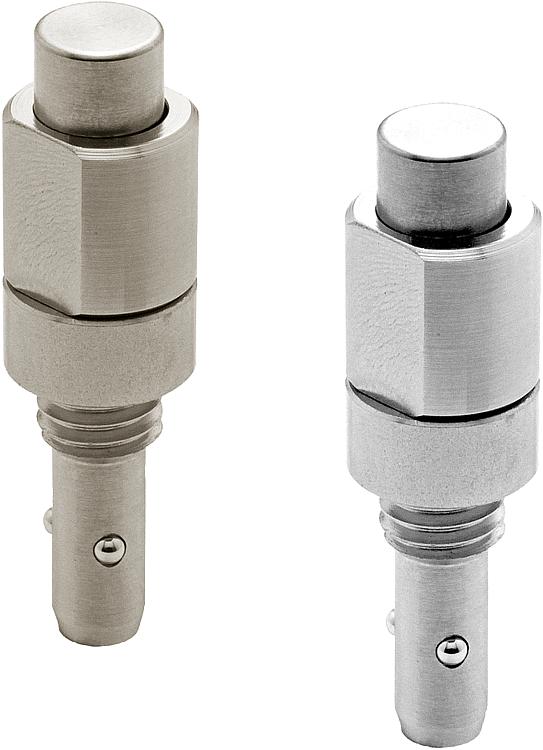

Popis zboží/obrázky produktu

PopisMateriál:Pouzdro a tlačítko z oceli nebo nerezové oceli.
Kulička, pružina a vzpěrný kroužek, nerezová ocel.
O-kroužek, FKM.Provedení: Pouzdro niklované nebo bez povrchové úpravy.
Ovládací kolík zušlechtěný a poniklovaný.

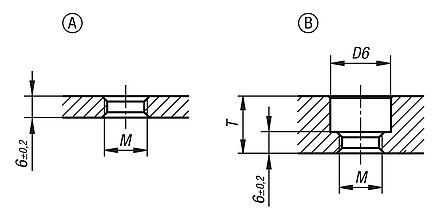

Kulička zušlechtěna.Upozornění:Montážní rozměry provedení A pro tloušťku desky 6 mm.
Montážní rozměry provedení B pro tloušťku desky 6 až 16 mm.

Při překročení přídržné síly vznikne mezi deskami mezera větší než 0,1 mm.

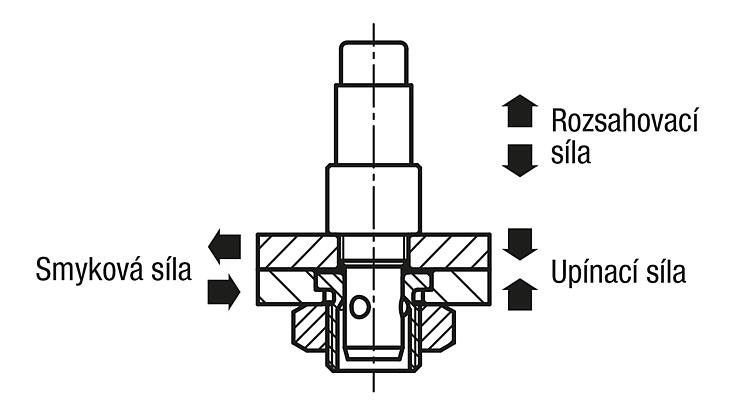

Pozor:Uvedené roztahovací síly platí pouze ve spojení s uchycovacími zdířkami K1065.Příslušenství:Upínací zdířka K1065.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K1063 Fixační čepy s kuličkami z oceli nebo z nerezové oceli bez hlavy se závitem

238 kB

Technické informace

120 kB

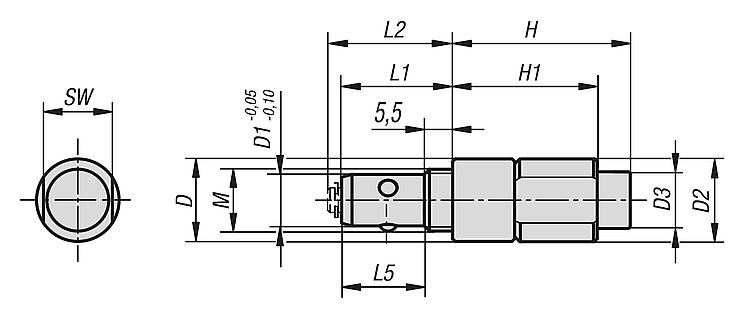

Výkresy

Výběr/filtr zboží

Objednací číslo	Materiál základní těleso	D	D1	D2	D3	M	L1	L2	L5	H	H1	SW	D6	T max.	Přídržná síla N	UpÌnacÌ sÌla N	Smyková síla kN	Roztahovací síla F kN	Teplotná odolnost	Cena
K1063.6212	ocel	12	6	12	8	M8x1,25	19	21	13,5	22	17,5	10	13	10	90	30	3	0,5	≤180 °C	25,92 €
K1063.10242	ocel	16	10	16	11	M12x1,5	21,5	23,5	16	34,4	28	13	17	16	150	50	9	1,5	≤180 °C	28,07 €
K1063.16212	nerezová ocel	12	6	12	8	M8x1,25	19	21	13,5	22	17,5	10	13	10	90	30	3	0,5	≤180 °C	36,93 €
K1063.110242	nerezová ocel	16	10	16	11	M12x1,5	21,5	23,5	16	34,4	28	13	17	16	150	50	9	1,5	≤180 °C	39,93 €
