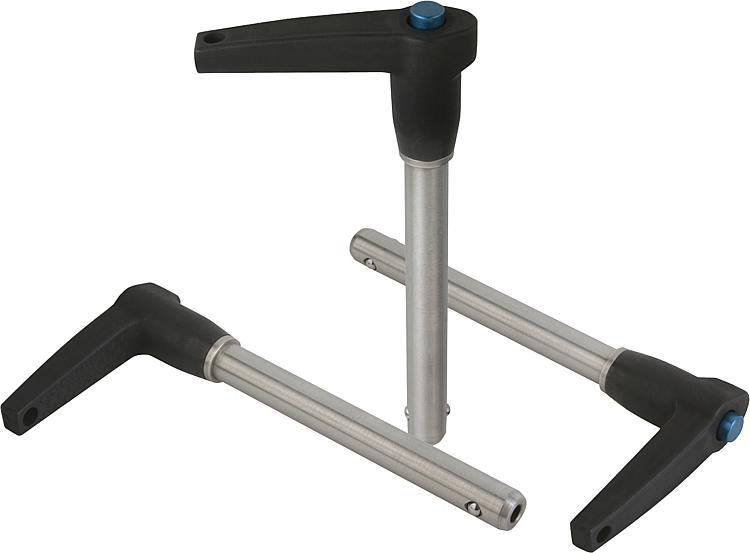

K0642Fixační čepy s kuličkami, s hliníkovým úchytem tvaru L |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Čep z nerezové oceli 1.4542.
Držadlo tlakově litý hliníkový odlitek EN-AC 46000.
Pojistka hliník EN-AW 2024 T4.
Kuličky z nerezové oceli 1.4125.
Tlačná pružina z nerezové oceli.Provedení: Čep kalený min. 40 HRC a pasivovaný.
Držadlo černé, eloxované.
Pojistka modrá, eloxovaná.
Kuličky kalené 58 +4 HRC a pasivované.

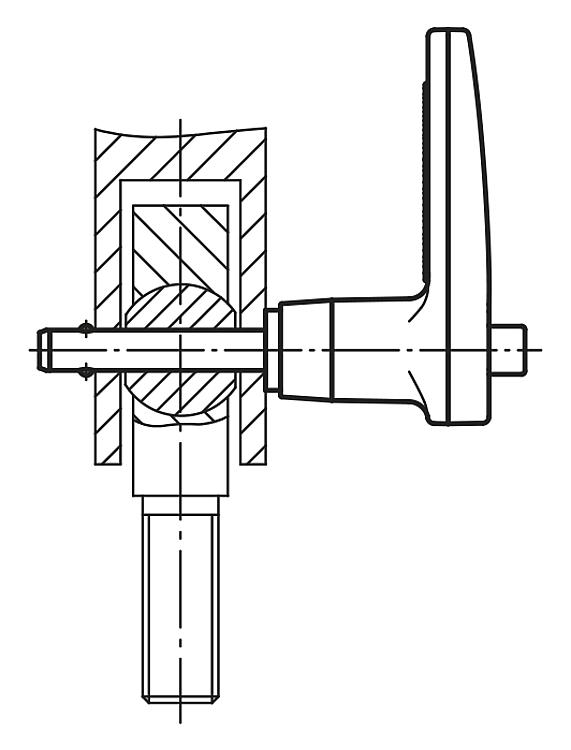

Tlačná pružina pasivovaná.Upozornění:Fixační čepy s kuličkou slouží k rychlému a jednoduchému zafixování a spojení dílů a obrobků. Stisknutím tlačítka je možné obě kuličky odblokovat a tím uvolnit spojované díly. Pokud se tlačítko povolí, zablokují kuličky spojení bezpečně a neuvolnitelně. Dle potřeby lze fixační čepy s kuličkou opatřit přídržným lankem.
Čep z vysoce pevnostní nerezové vytvrzené oceli připouští extrémní zatížení při optimální ochraně proti opotřebení.
Pevnost ve střihu, dvoubodová (F) = S · τ aB max.
Při zadání pevnosti ve střihu se jedná o teoretickou mez pevnosti.
Jedná se o nezávazné orientační hodnoty bez zohlednění součinitele bezpečnosti a vyloučení jakéhokoliv ručení. Uvedené hodnoty slouží pouze k informačním účelům a nepředstavují žádné právně závazné zaručení vlastností.
Hodnoty zatížení byly vypočítány na základě DIN 50141. Zda je fixační čep s kuličkami vhodný pro příslušné použití, musí uživatel rozhodnout individuálně.
Různorodost materiálů, u kterých se fixační čepy s kuličou používají, povětrnostní podmínky a opotřebení mohou ovlivnit naměřené hodnoty.Příslušenství:Pojistný spirálový kabel K0367.10200
Přídržné lano s očkem K0367.. ....
Závěsný kroužek K0367.15/19/23
Upínací pouzdra pro zástrčný čep s kuličkou K0724.... StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

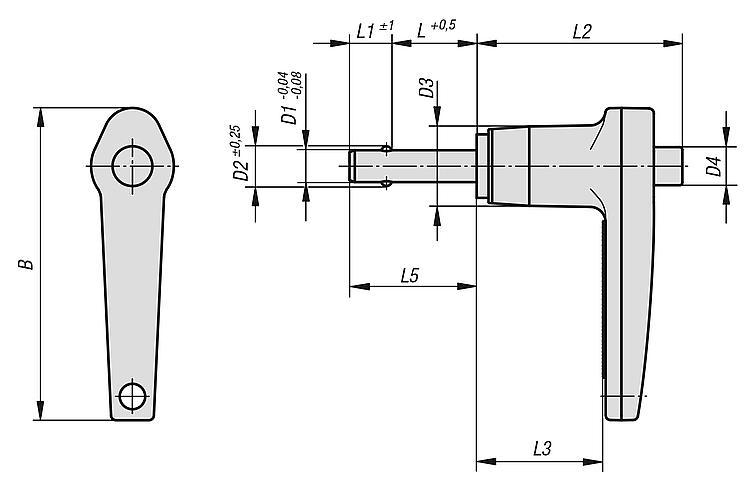

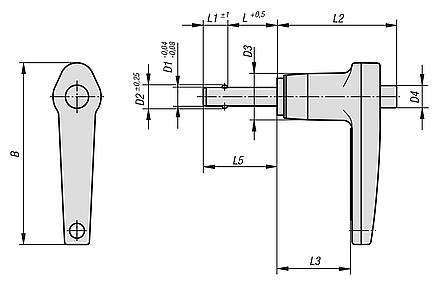

| Objednací číslo | B | D1 | D2 | D3 | D4 | L | L1 | L2 | L3 | L5 | Montážní
otvor
H11 | Smyková síla
dvoustřižná
max.kN | CAD | Přís. | Cena | Objednat |
|---|
| K0642.14405010 | 46,7 | 5 | 5,54 | 11,9 | 5,8 | 10 | 6 | 30,7 | 19,3 | 16 | 5 | 24,4 |  |  | 24,12 € | | | K0642.14405015 | 46,7 | 5 | 5,54 | 11,9 | 5,8 | 15 | 6 | 30,7 | 19,3 | 21 | 5 | 24,4 | | | 24,12 € | | | K0642.14405020 | 46,7 | 5 | 5,54 | 11,9 | 5,8 | 20 | 6 | 30,7 | 19,3 | 26 | 5 | 24,4 | | | 24,12 € | | | K0642.14405025 | 46,7 | 5 | 5,54 | 11,9 | 5,8 | 25 | 6 | 30,7 | 19,3 | 31 | 5 | 24,4 | | | 24,12 € | | | K0642.14405030 | 46,7 | 5 | 5,54 | 11,9 | 5,8 | 30 | 6 | 30,7 | 19,3 | 36 | 5 | 24,4 | | | 24,67 € | | | K0642.14405035 | 46,7 | 5 | 5,54 | 11,9 | 5,8 | 35 | 6 | 30,7 | 19,3 | 41 | 5 | 24,4 | | | 24,67 € | | | K0642.14405040 | 46,7 | 5 | 5,54 | 11,9 | 5,8 | 40 | 6 | 30,7 | 19,3 | 46 | 5 | 24,4 | | | 24,67 € | | | K0642.14405050 | 46,7 | 5 | 5,54 | 11,9 | 5,8 | 50 | 6 | 30,7 | 19,3 | 56 | 5 | 24,4 | | | 24,92 € | | | K0642.14405060 | 46,7 | 5 | 5,54 | 11,9 | 5,8 | 60 | 6 | 30,7 | 19,3 | 66 | 5 | 24,4 | | | 27,90 € | | | K0642.14405070 | 46,7 | 5 | 5,54 | 11,9 | 5,8 | 70 | 6 | 30,7 | 19,3 | 76 | 5 | 24,4 | | | 27,90 € | | | K0642.14406010 | 46,7 | 6 | 6,99 | 11,9 | 5,8 | 10 | 7 | 30,7 | 19,3 | 17 | 6 | 35,64 | | | 22,17 € | | | K0642.14406015 | 46,7 | 6 | 6,99 | 11,9 | 5,8 | 15 | 7 | 30,7 | 19,3 | 22 | 6 | 35,64 | | | 22,17 € | | | K0642.14406020 | 46,7 | 6 | 6,99 | 11,9 | 5,8 | 20 | 7 | 30,7 | 19,3 | 27 | 6 | 35,64 | | | 24,00 € | | | K0642.14406025 | 46,7 | 6 | 6,99 | 11,9 | 5,8 | 25 | 7 | 30,7 | 19,3 | 32 | 6 | 35,64 | | | 24,00 € | | | K0642.14406030 | 46,7 | 6 | 6,99 | 11,9 | 5,8 | 30 | 7 | 30,7 | 19,3 | 37 | 6 | 35,64 | | | 25,56 € | | | K0642.14406035 | 46,7 | 6 | 6,99 | 11,9 | 5,8 | 35 | 7 | 30,7 | 19,3 | 42 | 6 | 35,64 | | | 25,56 € | | | K0642.14406040 | 46,7 | 6 | 6,99 | 11,9 | 5,8 | 40 | 7 | 30,7 | 19,3 | 47 | 6 | 35,64 | | | 25,56 € | | | K0642.14406050 | 46,7 | 6 | 6,99 | 11,9 | 5,8 | 50 | 7 | 30,7 | 19,3 | 57 | 6 | 35,64 | | | 27,07 € | | | K0642.14406060 | 46,7 | 6 | 6,99 | 11,9 | 5,8 | 60 | 7 | 30,7 | 19,3 | 67 | 6 | 35,64 | | | 28,18 € | | | K0642.14406070 | 46,7 | 6 | 6,99 | 11,9 | 5,8 | 70 | 7 | 30,7 | 19,3 | 77 | 6 | 35,64 | | | 28,18 € | | | K0642.14406080 | 46,7 | 6 | 6,99 | 11,9 | 5,8 | 80 | 7 | 30,7 | 19,3 | 87 | 6 | 35,64 | | | 28,18 € | | | K0642.14408010 | 46,7 | 8 | 9,42 | 11,9 | 5,8 | 10 | 8 | 30,7 | 19,3 | 18 | 8 | 63,8 | | | 25,77 € | | | K0642.14408015 | 46,7 | 8 | 9,42 | 11,9 | 5,8 | 15 | 8 | 30,7 | 19,3 | 23 | 8 | 63,8 | | | 25,77 € | | | K0642.14408020 | 46,7 | 8 | 9,42 | 11,9 | 5,8 | 20 | 8 | 30,7 | 19,3 | 28 | 8 | 63,8 | | | 25,77 € | | | K0642.14408025 | 46,7 | 8 | 9,42 | 11,9 | 5,8 | 25 | 8 | 30,7 | 19,3 | 33 | 8 | 63,8 | | | 25,77 € | | | K0642.14408030 | 46,7 | 8 | 9,42 | 11,9 | 5,8 | 30 | 8 | 30,7 | 19,3 | 38 | 8 | 63,8 | | | 27,90 € | | | K0642.14408035 | 46,7 | 8 | 9,42 | 11,9 | 5,8 | 35 | 8 | 30,7 | 19,3 | 43 | 8 | 63,8 | | | 27,90 € | | | K0642.14408040 | 46,7 | 8 | 9,42 | 11,9 | 5,8 | 40 | 8 | 30,7 | 19,3 | 48 | 8 | 63,8 | | | 30,00 € | | | K0642.14408050 | 46,7 | 8 | 9,42 | 11,9 | 5,8 | 50 | 8 | 30,7 | 19,3 | 58 | 8 | 63,8 | | | 30,00 € | | | K0642.14408060 | 46,7 | 8 | 9,42 | 11,9 | 5,8 | 60 | 8 | 30,7 | 19,3 | 68 | 8 | 63,8 | | | 32,15 € | | | K0642.14408070 | 46,7 | 8 | 9,42 | 11,9 | 5,8 | 70 | 8 | 30,7 | 19,3 | 78 | 8 | 63,8 | | | 32,15 € | | | K0642.14408080 | 46,7 | 8 | 9,42 | 11,9 | 5,8 | 80 | 8 | 30,7 | 19,3 | 88 | 8 | 63,8 | | | 32,15 € | | | K0642.15110015 | 54,1 | 10 | 11,86 | 14,2 | 7,4 | 15 | 9 | 34,8 | 22,1 | 24 | 10 | 100,1 | | | 27,25 € | | | K0642.15110020 | 54,1 | 10 | 11,86 | 14,2 | 7,4 | 20 | 9 | 34,8 | 22,1 | 29 | 10 | 100,1 | | | 27,25 € | | | K0642.15110025 | 54,1 | 10 | 11,86 | 14,2 | 7,4 | 25 | 9 | 34,8 | 22,1 | 34 | 10 | 100,1 | | | 27,25 € | | | K0642.15110030 | 54,1 | 10 | 11,86 | 14,2 | 7,4 | 30 | 9 | 34,8 | 22,1 | 39 | 10 | 100,1 | | | 30,83 € | | | K0642.15110035 | 54,1 | 10 | 11,86 | 14,2 | 7,4 | 35 | 9 | 34,8 | 22,1 | 44 | 10 | 100,1 | | | 30,83 € | | | K0642.15110040 | 54,1 | 10 | 11,86 | 14,2 | 7,4 | 40 | 9 | 34,8 | 22,1 | 49 | 10 | 100,1 | | | 30,83 € | | | K0642.15110050 | 54,1 | 10 | 11,86 | 14,2 | 7,4 | 50 | 9 | 34,8 | 22,1 | 59 | 10 | 100,1 | | | 30,83 € | | | K0642.15110060 | 54,1 | 10 | 11,86 | 14,2 | 7,4 | 60 | 9 | 34,8 | 22,1 | 69 | 10 | 100,1 | | | 36,50 € | | | K0642.15110070 | 54,1 | 10 | 11,86 | 14,2 | 7,4 | 70 | 9 | 34,8 | 22,1 | 79 | 10 | 100,1 | | | 36,50 € | | | K0642.15110080 | 54,1 | 10 | 11,86 | 14,2 | 7,4 | 80 | 9 | 34,8 | 22,1 | 89 | 10 | 100,1 | | | 36,50 € | | | K0642.15110090 | 54,1 | 10 | 11,86 | 14,2 | 7,4 | 90 | 9 | 34,8 | 22,1 | 99 | 10 | 100,1 | | | 38,02 € | | | K0642.15110100 | 54,1 | 10 | 11,86 | 14,2 | 7,4 | 100 | 9 | 34,8 | 22,1 | 109 | 10 | 100,1 | | | 38,02 € | | | K0642.15712020 | 60,2 | 12 | 14,45 | 18,3 | 10,7 | 20 | 10 | 40,6 | 25,4 | 30 | 12 | 144,06 | | | 36,73 € | | | K0642.15712025 | 60,2 | 12 | 14,45 | 18,3 | 10,7 | 25 | 10 | 40,6 | 25,4 | 35 | 12 | 144,06 | | | 36,73 € | | | K0642.15712030 | 60,2 | 12 | 14,45 | 18,3 | 10,7 | 30 | 10 | 40,6 | 25,4 | 40 | 12 | 144,06 | | | 40,32 € | | | K0642.15712035 | 60,2 | 12 | 14,45 | 18,3 | 10,7 | 35 | 10 | 40,6 | 25,4 | 45 | 12 | 144,06 | | | 40,32 € | | | K0642.15712040 | 60,2 | 12 | 14,45 | 18,3 | 10,7 | 40 | 10 | 40,6 | 25,4 | 50 | 12 | 144,06 | | | 40,32 € | | | K0642.15712050 | 60,2 | 12 | 14,45 | 18,3 | 10,7 | 50 | 10 | 40,6 | 25,4 | 60 | 12 | 144,06 | | | 47,14 € | | | K0642.15712060 | 60,2 | 12 | 14,45 | 18,3 | 10,7 | 60 | 10 | 40,6 | 25,4 | 70 | 12 | 144,06 | | | 47,14 € | | | K0642.15712070 | 60,2 | 12 | 14,45 | 18,3 | 10,7 | 70 | 10 | 40,6 | 25,4 | 80 | 12 | 144,06 | | | 47,14 € | | | K0642.15712080 | 60,2 | 12 | 14,45 | 18,3 | 10,7 | 80 | 10 | 40,6 | 25,4 | 90 | 12 | 144,06 | | | 47,14 € | | | K0642.15712090 | 60,2 | 12 | 14,45 | 18,3 | 10,7 | 90 | 10 | 40,6 | 25,4 | 100 | 12 | 144,06 | | | 55,63 € | | | K0642.15712100 | 60,2 | 12 | 14,45 | 18,3 | 10,7 | 100 | 10 | 40,6 | 25,4 | 110 | 12 | 144,06 | | | 55,63 € | | | K0642.16816025 | 68,3 | 16 | 19 | 23,9 | 13,7 | 25 | 14 | 45 | 28,2 | 39 | 16 | 257,18 | | | 53,83 € | | | K0642.16816030 | 68,3 | 16 | 19 | 23,9 | 13,7 | 30 | 14 | 45 | 28,2 | 44 | 16 | 257,18 | | | 61,62 € | | | K0642.16816035 | 68,3 | 16 | 19 | 23,9 | 13,7 | 35 | 14 | 45 | 28,2 | 49 | 16 | 257,18 | | | 61,62 € | | | K0642.16816040 | 68,3 | 16 | 19 | 23,9 | 13,7 | 40 | 14 | 45 | 28,2 | 54 | 16 | 257,18 | | | 61,62 € | | | K0642.16816050 | 68,3 | 16 | 19 | 23,9 | 13,7 | 50 | 14 | 45 | 28,2 | 64 | 16 | 257,18 | | | 61,62 € | | | K0642.16816060 | 68,3 | 16 | 19 | 23,9 | 13,7 | 60 | 14 | 45 | 28,2 | 74 | 16 | 257,18 | | | 69,50 € | | | K0642.16816070 | 68,3 | 16 | 19 | 23,9 | 13,7 | 70 | 14 | 45 | 28,2 | 84 | 16 | 257,18 | | | 69,50 € | | | K0642.16816080 | 68,3 | 16 | 19 | 23,9 | 13,7 | 80 | 14 | 45 | 28,2 | 94 | 16 | 257,18 | | | 69,50 € | | | K0642.16816090 | 68,3 | 16 | 19 | 23,9 | 13,7 | 90 | 14 | 45 | 28,2 | 104 | 16 | 257,18 | | | 77,31 € | | | K0642.16816100 | 68,3 | 16 | 19 | 23,9 | 13,7 | 100 | 14 | 45 | 28,2 | 114 | 16 | 257,18 | | | 77,31 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
