Fixační čepy s kuličkou s otočným ovládáním a otočnou hlavicí z...

zpět

Produkty
- Ovládací prvky | normované díly
  - Pružné tlačné opěrky, aretační čepy, čepy s kuličkami
    - Fixační čepy s kuličkami

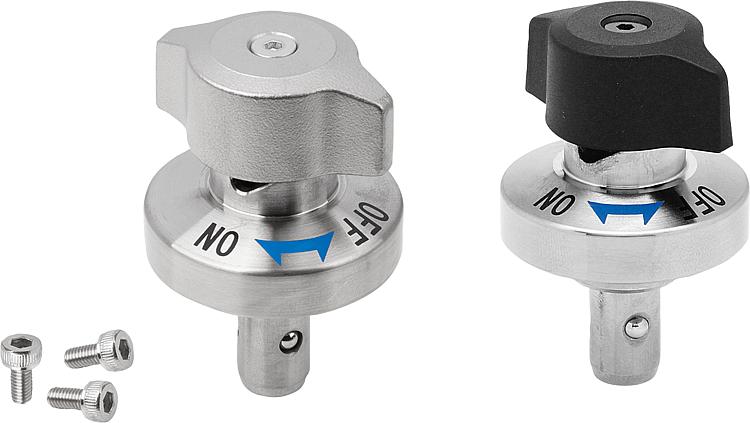

      - Fixační čepy s kuličkou s otočným ovládáním a otočnou hlavicí z plastu nebo z nerezové oceli

Popis zboží/obrázky produktu

PopisMateriál:Pouzdro, nerezová ocel.
Čep z oceli nebo nerezové oceli.
Otočný ovládací knoflík, termoplast PA (polyamid) nebo nerezová ocel.
Kulička a pružina z nerezové oceli.Provedení: Pouzdro bez povrchové úpravy.
Čep ze zušlechtěné nerezové oceli a niklovaný.
Pouzdro ze zušlechtěné nerezové oceli.
Otočný ovládací knoflík vyztužený skelnými vlákny, černý nebo bez povrchové úpravy.
Kulička zušlechtěna.Upozornění:Možnost montáže 1 pro tloušťku desky 6 nebo 12 mm.
Možnost montáže 2 pro tloušťku desky až 20 mm.
Včetně upevňovacích šroubů M2 nebo M3.

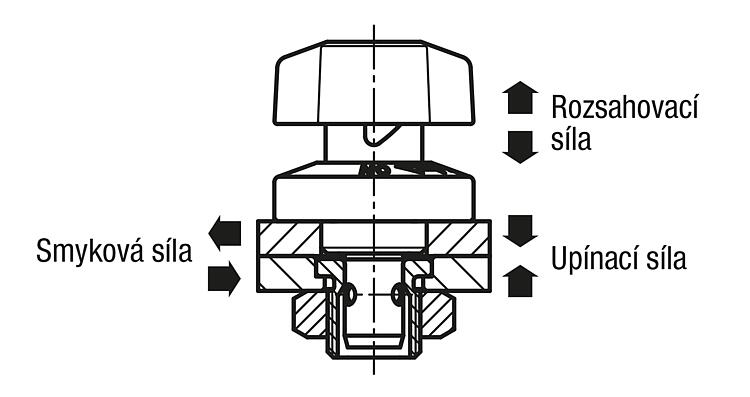

Při překročení přídržné síly vznikne mezi deskami mezera větší než 0,1 mm.
Pozor:Uvedené roztahovací síly platí pouze ve spojení s uchycovacími zdířkami K1065.Příslušenství:Úchytné pouzdro K1065.
Úchytná pouzdra se snímačem stavu K1843.
Úchytná pouzdra pro snímač stavu K1844.

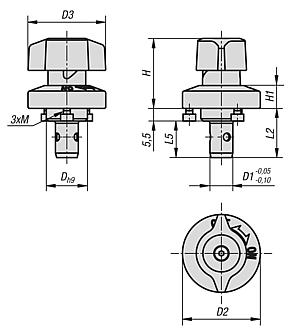

Odkaz na výkres:

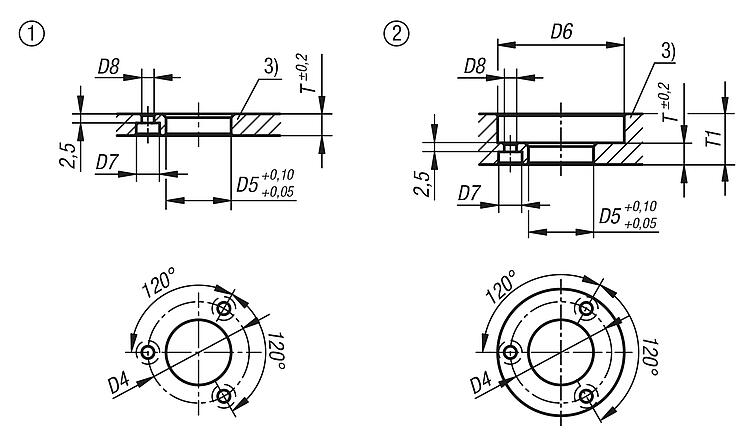

1) Možnost montáže 1
2) Možnost montáže 2
3) Deska

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K1064 Fixační čepy s kuličkou s otočným ovládáním a otočnou hlavicí z plastu nebo z nerezové oceli

282 kB

Technické informace

120 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Materiál komponenty	Provedení 2	D	D1	D2	D3	D4	H	H1	L2	L5	M	D5	D6	D7	D8	T	T1	Přídržná síla N	Upínací síla N	Smyková síla kN	Roztahovací síla F kN	Teplotná odolnost	Cena
K1064.620	polyamid	čep z oceli	14	6	25	25	21	24,5	6,5	19,5	14	M2x3	14	26	4,4	2,4	6	6-10	90	30	3	0,5	≤130 °C	34,71 €
K1064.1022	polyamid	čep z oceli	18	10	34	34	28	31	10	21,5	16	M3x4	18	35	6,5	3,4	6	6-14	150	50	9	1,5	≤130 °C	36,44 €
K1064.1028	polyamid	čep z oceli	18	10	34	34	28	31	10	27,5	22	M3x4	18	35	6,5	3,4	12	12-20	150	50	9	1,5	≤130 °C	36,44 €
K1064.1620	nerezová ocel	čepy z nerezové oceli	14	6	25	25	21	24,5	6,5	19,5	14	M2x3	14	26	4,4	2,4	6	6-10	90	30	3	0,5	≤130 °C	56,29 €
K1064.11022	nerezová ocel	čepy z nerezové oceli	18	10	34	34	28	31	10	21,5	16	M3x4	18	35	6,5	3,4	6	6-14	150	50	9	1,5	≤130 °C	58,88 €
K1064.11028	nerezová ocel	čepy z nerezové oceli	18	10	34	34	28	31	10	27,5	22	M3x4	18	35	6,5	3,4	12	12-20	150	50	9	1,5	≤130 °C	58,88 €
