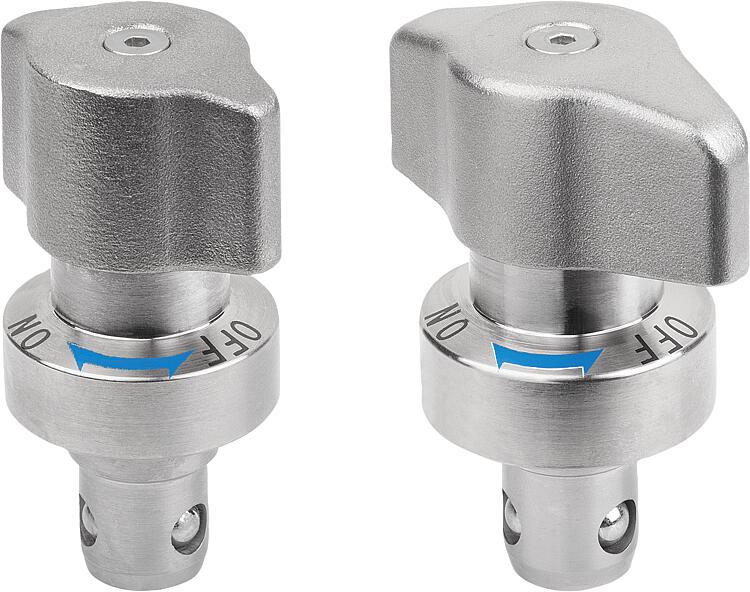

Fixační čepy s kuličkou z oceli, těžká prvedení s otočným ovládáním a otočnou hlavicí z nerezové oceli
Popis zboží/obrázky produktu
PopisMateriál:Pouzdro a čepy, ocel. Otočná hlavice, nerezová ocel.Provedení: Pouzdro a čepy, pozinkované. Otočná hlavice, bez povrchové úpravy.Upozornění:Upevňovací šrouby M2 nebo M3 z nerezové oceli jsou součástí dodávky. Možnost montáže 1 pro tloušťku desky 6 mm. Možnost montáže 2 pro tloušťku desky > 6 až 20 mm.
Při překročení přídržné síly vznikne mezi deskami mezera větší než 0,1 mm.Zpùsob ovládání:Zajistěte, aby otočná hlavice byla v poloze "OFF". Fixační čep s kuličkou zasuňte do úchytného pouzdra a otočnou hlavici otočte do polohy ”ON”. Při úplném sevření se ozve signál zaskočení.Příslušenství:Úchytná pouzdra z oceli, pro fixační čep s kuličkou K2259.Odkaz na výkres:

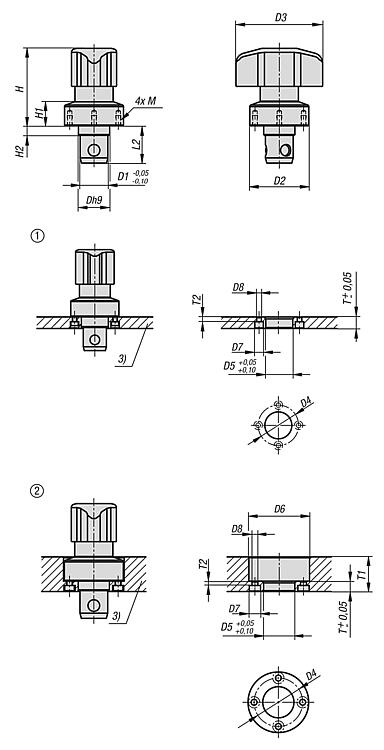

1) Možnost montáže 1 2) Možnost montáže 2 3) Deska
Zvláštnost:
