Fixační čepy s kuličkami s aretací hlavy

zpět

Produkty
- Ovládací prvky | normované díly
  - Pružné tlačné opěrky, aretační čepy, čepy s kuličkami
    - Fixační čepy s kuličkami
      - Fixační čepy s kuličkami s aretací hlavy

Popis zboží/obrázky produktu

PopisMateriál:Úchytka a tlačítko z nerezové oceli 1.4305.
Čep z nerezové oceli 1.4305.
Kuličky z nerezové oceli 1.4125.
Tlačná pružina a madlo z nerezové oceli 1.4310.Provedení: Bez povrchové úpravy.Upozornění:Fixační čepy s kuličkou slouží k rychlému a jednoduchému zafixování a spojení konstrukčních dílů.
Stisknutím tlačítka mohou být obě kuličky odblokovány a tím uvolněny spojované díly. Pokud se tlačítko povolí, zablokují kuličky bezpečně spojení.

Pevnost ve střihu, dvoubodová (F) = S · τ aB max.

Při zadání pevnosti ve střihu se jedná o teoretickou mez pevnosti.
Jedná se o nezávazné orientační hodnoty bez zohlednění součinitele bezpečnosti a vyloučení jakéhokoliv ručení. Uvedené hodnoty slouží pouze k informačním účelům a nepředstavují žádné právně závazné zaručení vlastností.

Hodnoty zatížení byly vypočítány na základě DIN 50141. Zda je fixační čep s kuličkami vhodný pro příslušné použití, musí uživatel rozhodnout individuálně.

Různorodost materiálů, u kterých se fixační čepy s kuličou používají, povětrnostní podmínky a opotřebení mohou ovlivnit naměřené hodnoty.Přednosti:Lze uskutečnit spojení na velké vzdálenosti.
Lze je používat velmi pružně, protože délka čepu nemusí být sladěna s šířkou dílu.Na vyžádání:Jiné délky čepů.Příslušenství:Úchytná pouzdra pro fixační čepy s kuličkami s aretací hlavy K1416.
Pro provedení B:
Pojistný spirálový kabel K0367
Přídržné lanko s očkem K0367
Klíčový kroužek K0367Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K1414 Fixační čepy s kuličkami s aretací hlavy

184 kB

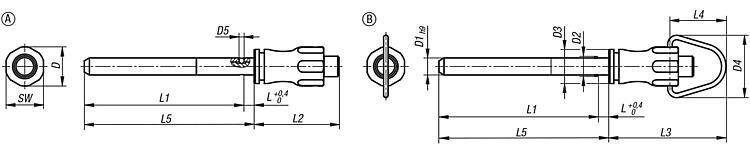

Výkresy (celkový přehled)

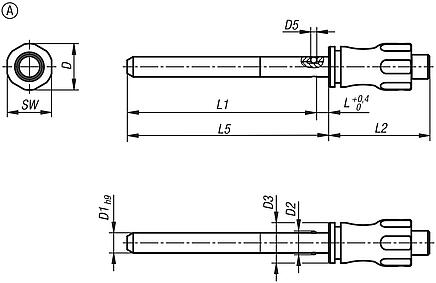

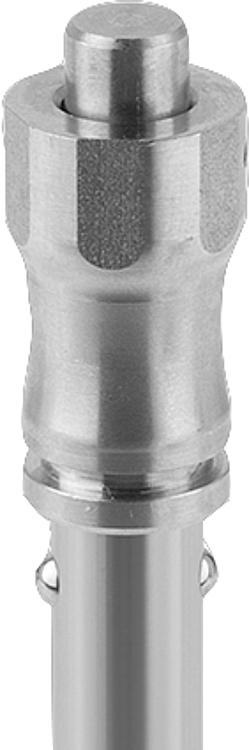

Fixační čepy s kuličkami s aretací hlavy

více informací

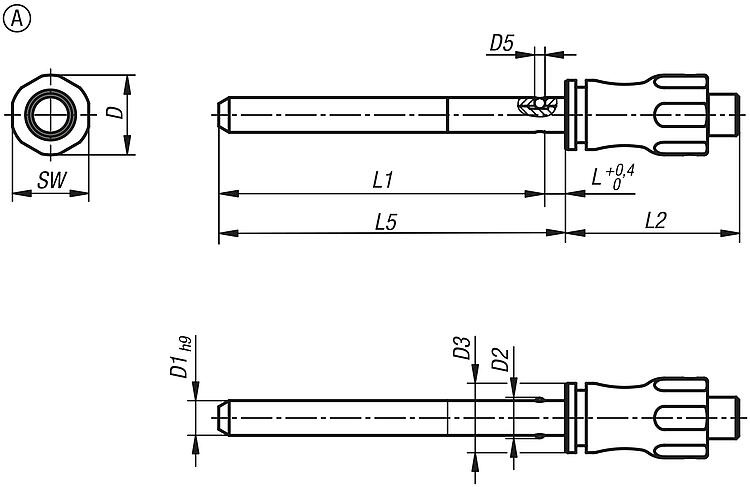

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	D2	D3	D5	L	L1	L2	L5	SW	Montážní otvor H11	Smyková síla dvoustřižná max.kN	Cena
K1414.001205050	A	11,5	5	5,5	10	1,5	3	47	25	50	11	5	10	20,89 €
K1414.001205100	A	11,5	5	5,5	10	1,5	3	97	25	100	11	5	10	21,64 €
K1414.001205150	A	11,5	5	5,5	10	1,5	3	147	25	150	11	5	10	21,78 €
K1414.001206050	A	11,5	6	6,85	10	2	3	47	25	50	11	6	14	21,36 €
K1414.001206100	A	11,5	6	6,85	10	2	3	97	25	100	11	6	14	22,11 €
K1414.001206150	A	11,5	6	6,85	10	2	3	147	25	150	11	6	14	22,31 €
K1414.001508100	A	15,5	8	9,5	13,5	3	3,5	96,5	33	100	15	8	26	23,01 €
K1414.001508150	A	15,5	8	9,5	13,5	3	3,5	146,5	33	150	15	8	26	23,44 €
K1414.001508200	A	15,5	8	9,5	13,5	3	3,5	196,5	33	200	15	8	26	24,02 €
K1414.001510100	A	15,5	10	12	13,5	4	3,5	96,5	33	100	15	10	40	23,76 €
K1414.001510150	A	15,5	10	12	13,5	4	3,5	146,5	33	150	15	10	40	24,55 €
K1414.001510200	A	15,5	10	12	13,5	4	3,5	196,5	33	200	15	10	40	25,01 €
K1414.002112150	A	22	12	14,5	20	4,5	3,5	146,5	39,5	150	21	12	57	27,35 €
K1414.002112200	A	22	12	14,5	20	4,5	3,5	196,5	39,5	200	21	12	57	28,31 €
K1414.002112250	A	22	12	14,5	20	4,5	3,5	246,5	39,5	250	21	12	57	28,88 €
K1414.002116150	A	22	16	19	20	6,5	4	146	39,5	150	21	16	100	29,88 €
K1414.002116200	A	22	16	19	20	6,5	4	196	39,5	200	21	16	100	31,59 €
K1414.002116250	A	22	16	19	20	6,5	4	246	39,5	250	21	16	100	32,54 €

Fixační čepy s kuličkami, s aretací hlavy a s úchytem z nerezové oceli

více informací

Výkresy

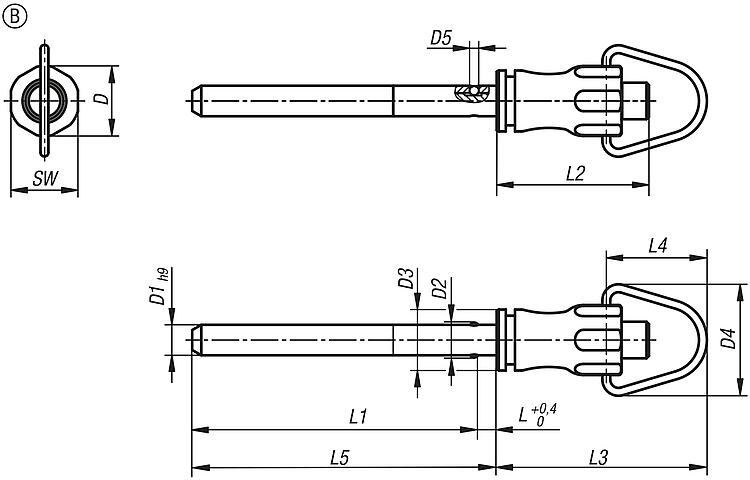

Fixační čepy s kuličkami, s aretací hlavy a s úchytem z nerezové oceli

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L4	L5	SW	Montážní otvor H11	Smyková síla dvoustřižná max.kN	Cena
K1414.101205050	B	11,5	5	5,5	10	18,3	1,5	3	47	25	34,6	16,6	50	11	5	10	21,57 €
K1414.101205100	B	11,5	5	5,5	10	18,3	1,5	3	97	25	34,6	16,6	100	11	5	10	22,30 €
K1414.101205150	B	11,5	5	5,5	10	18,3	1,5	3	147	25	34,6	16,6	150	11	5	10	22,46 €
K1414.101206050	B	11,5	6	6,85	10	18,3	2	3	47	25	34,6	16,6	50	11	6	14	22,04 €
K1414.101206100	B	11,5	6	6,85	10	18,3	2	3	97	25	34,6	16,6	100	11	6	14	22,77 €
K1414.101206150	B	11,5	6	6,85	10	18,3	2	3	147	25	34,6	16,6	150	11	6	14	22,99 €
K1414.101508100	B	15,5	8	9,5	13,5	24	3	3,5	96,5	33	46,7	22,7	100	15	8	26	23,68 €
K1414.101508150	B	15,5	8	9,5	13,5	24	3	3,5	146,5	33	46,7	22,7	150	15	8	26	24,10 €
K1414.101508200	B	15,5	8	9,5	13,5	24	3	3,5	196,5	33	46,7	22,7	200	15	8	26	24,70 €
K1414.101510100	B	15,5	10	12	13,5	24	4	3,5	96,5	33	46,7	22,7	100	15	10	40	24,43 €
K1414.101510150	B	15,5	10	12	13,5	24	4	3,5	146,5	33	46,7	22,7	150	15	10	40	25,25 €
K1414.101510200	B	15,5	10	12	13,5	24	4	3,5	196,5	33	46,7	22,7	200	15	10	40	25,69 €
K1414.102112150	B	22	12	14,5	20	33	4,5	3,5	146,5	39,5	59,3	30,3	150	21	12	57	28,01 €
K1414.102112200	B	22	12	14,5	20	33	4,5	3,5	196,5	39,5	59,3	30,3	200	21	12	57	28,96 €
K1414.102112250	B	22	12	14,5	20	33	4,5	3,5	246,5	39,5	59,3	30,3	250	21	12	57	29,54 €
K1414.102116150	B	22	16	19	20	33	6,5	4	146	39,5	59,3	30,3	150	21	16	100	30,56 €
K1414.102116200	B	22	16	19	20	33	6,5	4	196	39,5	59,3	30,3	200	21	16	100	32,25 €
K1414.102116250	B	22	16	19	20	33	6,5	4	246	39,5	59,3	30,3	250	21	16	100	33,21 €
