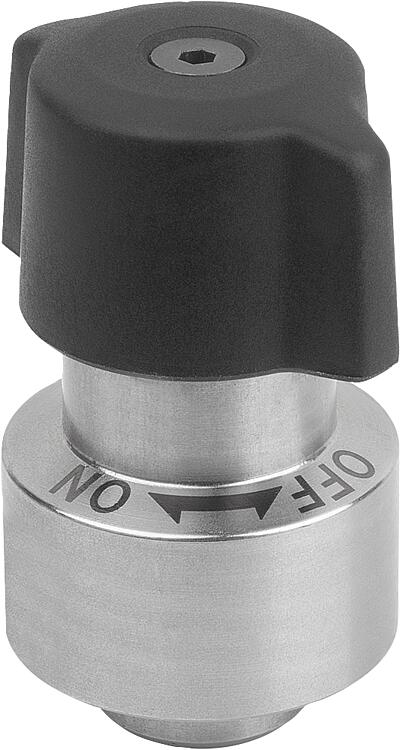

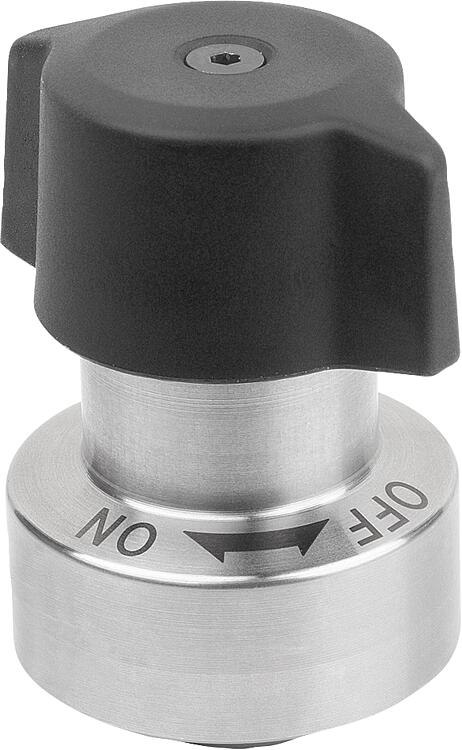

Otočné upínací uzávěry z nerezové oceli, těžké provedení s otočným ovládáním a otočnou hlavicí z plastu
Popis zboží/obrázky produktu

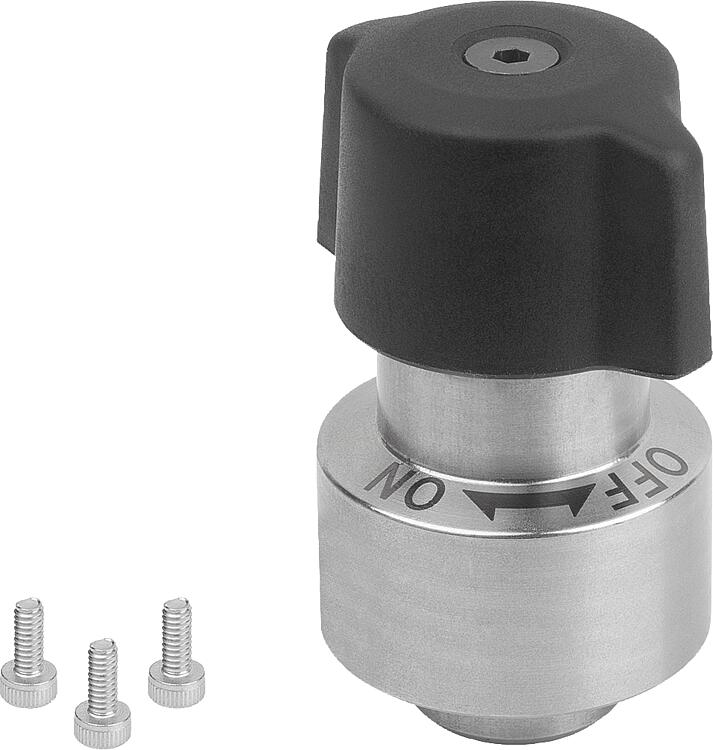

PopisPopis výrobku:Otočné upínací uzávěry slouží k rychlé a snadné výměně a uzamknutí zařízení nebo klapek. Upínání bez použití nářadí zkracuje přípravný čas.Materiál:Pouzdro z nerezové oceli. Otočná hlavice, termoplast PA (polyamid) nebo nerezová ocel.Provedení: Pouzdro lesklé. Otočná hlavice PA, vyztužená skelnými vlákny, černá. Otočná hlavice, nerezová ocel, bez povrchové úpravy.Upozornění:Upevňovací šrouby M2 nebo M3 z nerezové oceli jsou součástí dodávky.
Tloušťka desky se liší v závislosti na použití různých upínacích čepů (K2257).
Možnost montáže 1 s upínacím čepem provedení A pro tloušťku desky 6 mm a s upínacím čepem provedení B pro tloušťku desky 9 mm.↲Možnost montáže 2 s upínacím čepem provedení A pro tloušťku desky > 6 až 20 mm a s upínacím čepem provedení B pro tloušťku desky > 9 až 20 mm
Upínací čep je třeba objednat zvlášť.
Při překročení přídržné síly vznikne mezi deskami mezera větší než 0,1 mm.Zpùsob ovládání:Zajistěte, aby otočná hlavice byla v poloze "OFF". Otočný upínací uzávěr nasaďte přes upínací čep a otočnou hlavici otočte do polohy "ON".Příslušenství:Upínací čep z nerezové oceli pro otočné upínací uzávěry K2257.Odkaz na výkres:
1) Možnost montáže 1 2) Možnost montáže 2 3) Deska
Zvláštnost:
