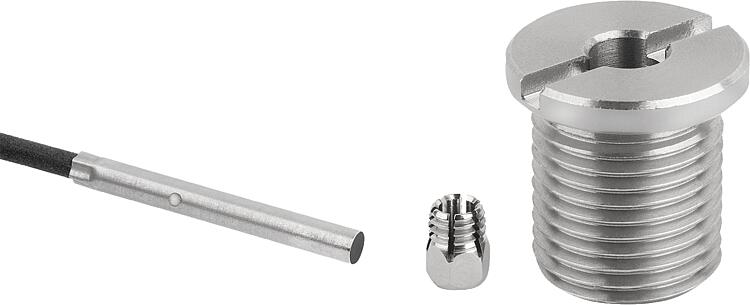

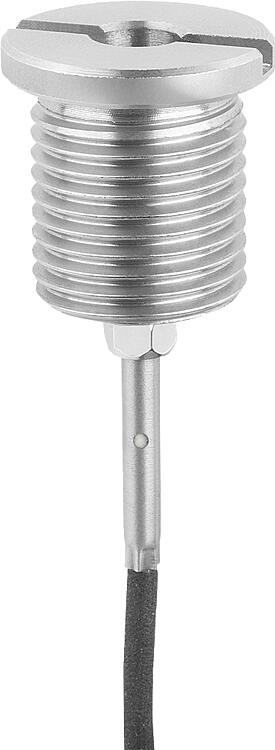

Úchytná pouzdra z nerezové oceli se snímačem stavu pro fixační čepy s kuličkou s otočným ovládáním
Popis zboží/obrázky produktu
PopisPopis výrobku:Úchytná pouzdra tvoří upevňovací bod pro fixační čep s kuličkou s otočným ovládáním, ve kterém mohou bezpečně a přesně upevnit zapadnout.

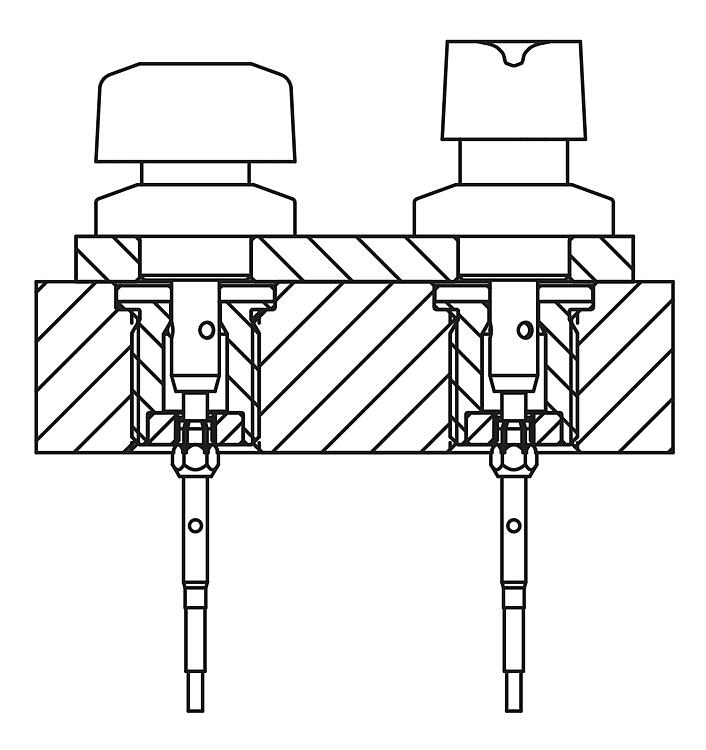

U úchytných pouzder se snímačem stavu se nachází na pouzdře variabilně nastavitelný snímač. Ten umožňuje elektronicky zjistit, zda je fixační čep s kuličkami s otočným ovládáním zajištěný nebo ne. Při použití více pouzder lze určit, ve kterém z nich se nachází fixační čep s kuličkami nebo zajišťovací čep.Materiál:Provedení: Úchytné pouzdro a snímač bez povrchové úpravy. Upínací matice, poniklovaná.Upozornění:Snímač stavu a upínací matice se dodávají demontované. Maximální utahovací moment upínací matice: 1,2 Nm.Technické údaje:Indukční snímač: Výstupní spínání: PNP spínací kontakt (NO) Provozní napětí: 10 - 30 V DC Provozní proud: <100 mA Spínací vzdálenost: 1 mm Spínací frekvence: <3500 Hz Odolnost vůči zkratu: ano Ochrana vůči přepólování: ano Třída ochrany: IP 67 Druh připojení: 2 m PVC kabel Teplotní rozsah: -25° C - +70°C Schaválení: CE, c-UL-us, EACPoužití:Úchytná pouzdra ve spojení se snímačem stavu umožňují řízení procesu v závislosti na ovládání. Navíc lze zajistit, že se fixační čep s kuličkou nebo zajišťovací čep nachází na požadovaném místě.Montáž:Snímač se připevní k pouzdru pomocí upínací matice a axiálně se nastaví. Snímač se nakonec upevní na místě utažením upínací matice.

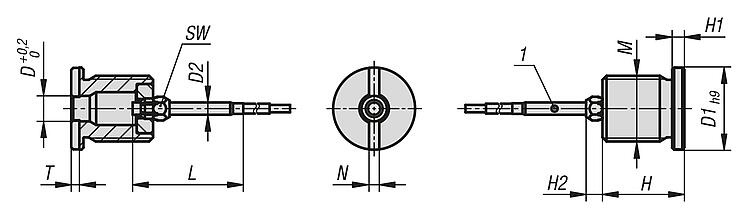

Podrobný postup je popsaný v montážním návodu.Příslušenství:fixační čep s kuličkou, s otočným ovládáním K1064Bezpečnost:Úchytná pouzdra se snímačem stavu nejsou vhodná k zajišťování osob.Odkaz na výkres:
1) LED

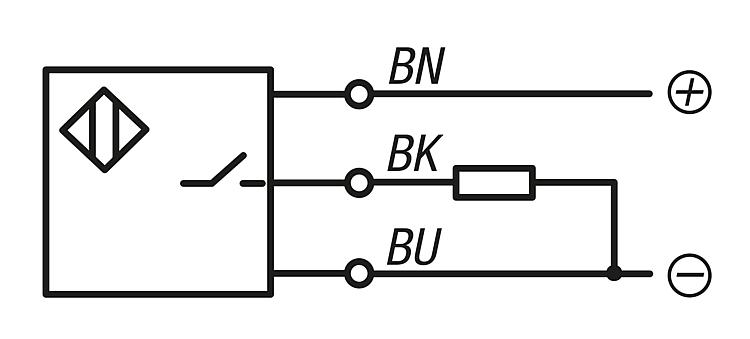

BN = hnědý BK = černý BU = modrý
Zvláštnost:
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
