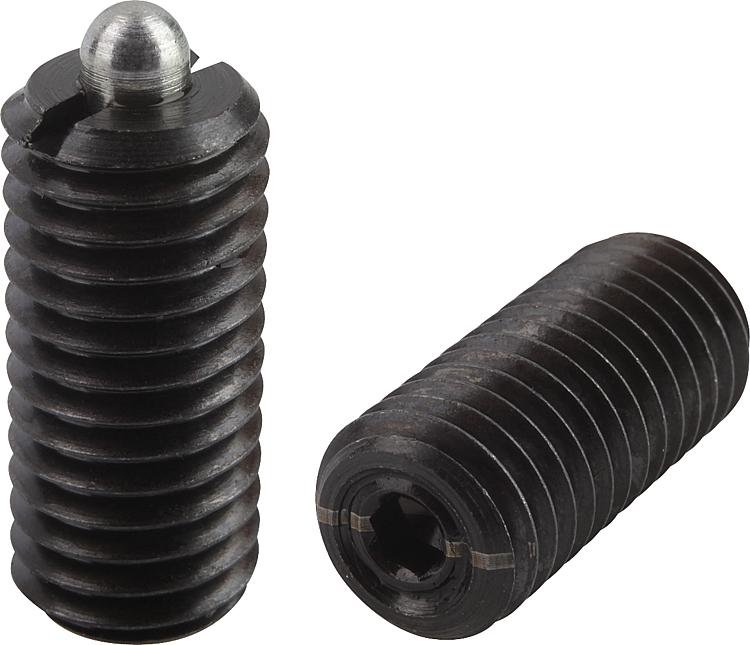

K0317_LFPouzdra s odpruženou kuličkou, s vnitřním šestihranem a tlačným... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Pouzdro z oceli třídy pevnosti 5.8.
Tlačný čep z oceli.
Pružina pružinová ocel tř. D.Provedení: Brynýrováno. Tlačný čep kalený.Odkaz na výkres: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
| D | D1 | H | L | T1 | N | S | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Objednací číslo
Montážního klíče | CAD | Přís. | Cena | Objednat |
|---|
| K0317.104 | M4 | 1,5 | 1,5 | 15 | 0,6 | 0,6 | 1,3 | 2 | 7 | K0317.904 | |  | 1,82 € | | | K0317.105 | M5 | 2,4 | 2,3 | 18 | 0,8 | 0,8 | 1,5 | 3 | 10 | K0317.905 | | | 1,88 € | | | K0317.106 | M6 | 2,7 | 2,5 | 20 | 1 | 1 | 2 | 3 | 9 | K0317.906 | | | 1,91 € | | | K0317.108 | M8 | 3,5 | 3 | 22 | 1,4 | 1,2 | 2,5 | 4 | 16 | K0317.908 | | | 2,26 € | | | K0317.110 | M10 | 4 | 3 | 22 | 1,4 | 1,6 | 3 | 4 | 16 | K0317.910 | | | 2,49 € | | | K0317.112 | M12 | 6 | 4 | 28 | 2 | 2 | 4 | 5 | 27 | K0317.912 | | | 3,23 € | | | K0317.116 | M16 | 7,5 | 5 | 32 | 2,5 | 2,5 | 5 | 20 | 45 | K0317.916 | | | 4,13 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
