K0372Pružné boční opěrky se závitovým pouzdrem, bez tlačného čepu |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Ocel.Provedení: Pouzdro modré, pozinkované.
Montážní podložka kalená a brynýrovaná.Upozornění:Podle oblasti využití je možné si tlačný čep vyrobit a zašroubovat ho do závitu montážní podložky.
Při využití zdvihu (S) a příslušné délky (L1) lze docílit odpovídající boční tlak (F).

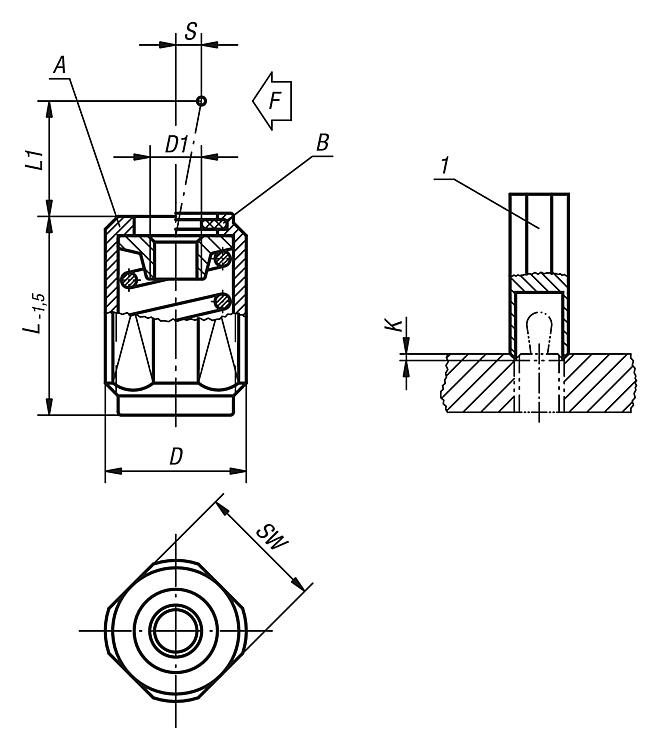

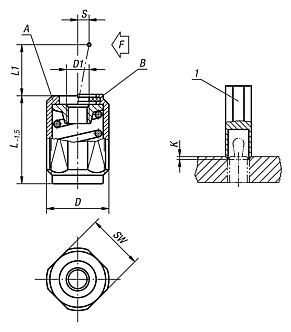

Provedení B je navíc vybaveno těsněním proti vniknutí špón a nečistot.Odkaz na výkres:Provedení A: bez těsnění
Provedení B: s těsněním
1) montážní nářadí StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | Provedení | D | D1 | K | L | L1 | ±S | SW | F
cca N | Objednací číslo
pro montážní
nářadí | CAD | Přís. | Cena | Objednat |
|---|
| K0372.1020X12 | A | M12 | M4 | 2x60° | 11,5 | 4 | 1,6 | 10 | 20 | K0371.06 |  |  | 7,22 € | | | K0372.1020X20 | A | M12 | M4 | 2x60° | 19 | 4 | 1,6 | 10 | 20 | K0371.06 | | | 7,60 € | | | K0372.1020X27 | A | M12 | M4 | 2x60° | 26,5 | 4 | 1,6 | 10 | 20 | K0371.06 | | | 7,96 € | | | K0372.1040X12 | A | M12 | M4 | 2x60° | 11,5 | 7,5 | 2 | 10 | 40 | K0371.06 | | | 7,60 € | | | K0372.1040X20 | A | M12 | M4 | 2x60° | 19 | 7,5 | 2 | 10 | 40 | K0371.06 | | | 7,96 € | | | K0372.1040X27 | A | M12 | M4 | 2x60° | 26,5 | 7,5 | 2 | 10 | 40 | K0371.06 | | | 8,32 € | | | K0372.1050X12 | A | M12 | M4 | 2x60° | 11,5 | 4 | 1,6 | 10 | 50 | K0371.06 | | | 7,22 € | | | K0372.1050X20 | A | M12 | M4 | 2x60° | 19 | 4 | 1,6 | 10 | 50 | K0371.06 | | | 7,60 € | | | K0372.1050X27 | A | M12 | M4 | 2x60° | 26,5 | 4 | 1,6 | 10 | 50 | K0371.06 | | | 7,96 € | | | K0372.1075X12 | A | M12 | M4 | 2x60° | 11,5 | 7,5 | 2 | 10 | 75 | K0371.06 | | | 7,60 € | | | K0372.1075X20 | A | M12 | M4 | 2x60° | 19 | 7,5 | 2 | 10 | 75 | K0371.06 | | | 7,96 € | | | K0372.1075X27 | A | M12 | M4 | 2x60° | 26,5 | 7,5 | 2 | 10 | 75 | K0371.06 | | | 8,32 € | | | K0372.1100X12 | A | M12 | M4 | 2x60° | 11,5 | 4 | 1,6 | 10 | 100 | K0371.06 | | | 7,22 € | | | K0372.1100X20 | A | M12 | M4 | 2x60° | 19 | 4 | 1,6 | 10 | 100 | K0371.06 | | | 7,60 € | | | K0372.1100X27 | A | M12 | M4 | 2x60° | 26,5 | 4 | 1,6 | 10 | 100 | K0371.06 | | | 7,96 € | | | K0372.1150X12 | A | M12 | M4 | 2x60° | 11,5 | 7,5 | 2 | 10 | 100 | K0371.06 | | | 7,60 € | | | K0372.1150X20 | A | M12 | M4 | 2x60° | 19 | 7,5 | 2 | 10 | 100 | K0371.06 | | | 7,96 € | | | K0372.1150X27 | A | M12 | M4 | 2x60° | 26,5 | 7,5 | 2 | 10 | 100 | K0371.06 | | | 8,32 € | | | K0372.1100X16 | A | M18X1,5 | M6 | 2,5x60° | 18 | 11,5 | 3,2 | 16 | 100 | K0371.10 | | | 7,96 € | | | K0372.1100X29 | A | M18X1,5 | M6 | 2,5x60° | 31,5 | 11,5 | 3,2 | 16 | 100 | K0371.10 | | | 8,67 € | | | K0372.1100X43 | A | M18X1,5 | M6 | 2,5x60° | 45 | 11,5 | 3,2 | 16 | 100 | K0371.10 | | | 9,44 € | | | K0372.1200X16 | A | M18X1,5 | M6 | 2,5x60° | 18 | 11,5 | 3,2 | 16 | 150 | K0371.10 | | | 7,96 € | | | K0372.1200X29 | A | M18X1,5 | M6 | 2,5x60° | 31,5 | 11,5 | 3,2 | 16 | 150 | K0371.10 | | | 8,67 € | | | K0372.1200X43 | A | M18X1,5 | M6 | 2,5x60° | 45 | 11,5 | 3,2 | 16 | 150 | K0371.10 | | | 9,44 € | | | K0372.1300X16 | A | M18X1,5 | M6 | 2,5x60° | 18 | 11,5 | 3,2 | 16 | 200 | K0371.10 | | | 7,96 € | | | K0372.1300X29 | A | M18X1,5 | M6 | 2,5x60° | 31,5 | 11,5 | 3,2 | 16 | 200 | K0371.10 | | | 8,67 € | | | K0372.1300X43 | A | M18X1,5 | M6 | 2,5x60° | 45 | 11,5 | 3,2 | 16 | 200 | K0371.10 | | | 9,44 € | | | K0372.2020X12 | B | M12 | M4 | 2x60° | 11,5 | 4 | 1,6 | 10 | 20 | K0371.06 | | | 8,12 € | | | K0372.2020X20 | B | M12 | M4 | 2x60° | 19 | 4 | 1,6 | 10 | 20 | K0371.06 | | | 8,48 € | | | K0372.2020X27 | B | M12 | M4 | 2x60° | 26,5 | 4 | 1,6 | 10 | 20 | K0371.06 | | | 8,90 € | | | K0372.2040X12 | B | M12 | M4 | 2x60° | 11,5 | 7,5 | 2 | 10 | 40 | K0371.06 | | | 8,48 € | | | K0372.2040X20 | B | M12 | M4 | 2x60° | 19 | 7,5 | 2 | 10 | 40 | K0371.06 | | | 8,90 € | | | K0372.2040X27 | B | M12 | M4 | 2x60° | 26,5 | 7,5 | 2 | 10 | 40 | K0371.06 | | | 9,27 € | | | K0372.2050X12 | B | M12 | M4 | 2x60° | 11,5 | 4 | 1,6 | 10 | 50 | K0371.06 | | | 8,12 € | | | K0372.2050X20 | B | M12 | M4 | 2x60° | 19 | 4 | 1,6 | 10 | 50 | K0371.06 | | | 8,48 € | | | K0372.2050X27 | B | M12 | M4 | 2x60° | 26,5 | 4 | 1,6 | 10 | 50 | K0371.06 | | | 8,90 € | | | K0372.2075X12 | B | M12 | M4 | 2x60° | 11,5 | 7,5 | 2 | 10 | 75 | K0371.06 | | | 8,48 € | | | K0372.2075X20 | B | M12 | M4 | 2x60° | 19 | 7,5 | 2 | 10 | 75 | K0371.06 | | | 8,90 € | | | K0372.2075X27 | B | M12 | M4 | 2x60° | 26,5 | 7,5 | 2 | 10 | 75 | K0371.06 | | | 9,27 € | | | K0372.2100X12 | B | M12 | M4 | 2x60° | 11,5 | 4 | 1,6 | 10 | 100 | K0371.06 | | | 8,12 € | | | K0372.2100X20 | B | M12 | M4 | 2x60° | 19 | 4 | 1,6 | 10 | 100 | K0371.06 | | | 8,48 € | | | K0372.2100X27 | B | M12 | M4 | 2x60° | 26,5 | 4 | 1,6 | 10 | 100 | K0371.06 | | | 8,90 € | | | K0372.2150X12 | B | M12 | M4 | 2x60° | 11,5 | 7,5 | 2 | 10 | 100 | K0371.06 | | | 8,48 € | | | K0372.2150X20 | B | M12 | M4 | 2x60° | 19 | 7,5 | 2 | 10 | 100 | K0371.06 | | | 8,90 € | | | K0372.2150X27 | B | M12 | M4 | 2x60° | 26,5 | 7,5 | 2 | 10 | 100 | K0371.06 | | | 9,27 € | | | K0372.2100X16 | B | M18X1,5 | M6 | 2,5x60° | 18 | 11,5 | 3,2 | 16 | 100 | K0371.10 | | | 8,90 € | | | K0372.2100X29 | B | M18X1,5 | M6 | 2,5x60° | 31,5 | 11,5 | 3,2 | 16 | 100 | K0371.10 | | | 9,64 € | | | K0372.2100X43 | B | M18X1,5 | M6 | 2,5x60° | 45 | 11,5 | 3,2 | 16 | 100 | K0371.10 | | | 10,37 € | | | K0372.2200X16 | B | M18X1,5 | M6 | 2,5x60° | 18 | 11,5 | 3,2 | 16 | 150 | K0371.10 | | | 8,90 € | | | K0372.2200X29 | B | M18X1,5 | M6 | 2,5x60° | 31,5 | 11,5 | 3,2 | 16 | 150 | K0371.10 | | | 9,64 € | | | K0372.2200X43 | B | M18X1,5 | M6 | 2,5x60° | 45 | 11,5 | 3,2 | 16 | 150 | K0371.10 | | | 10,37 € | | | K0372.2300X16 | B | M18X1,5 | M6 | 2,5x60° | 18 | 11,5 | 3,2 | 16 | 200 | K0371.10 | | | 8,90 € | | | K0372.2300X29 | B | M18X1,5 | M6 | 2,5x60° | 31,5 | 11,5 | 3,2 | 16 | 200 | K0371.10 | | | 9,64 € | | | K0372.2300X43 | B | M18X1,5 | M6 | 2,5x60° | 45 | 11,5 | 3,2 | 16 | 200 | K0371.10 | | | 10,37 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
