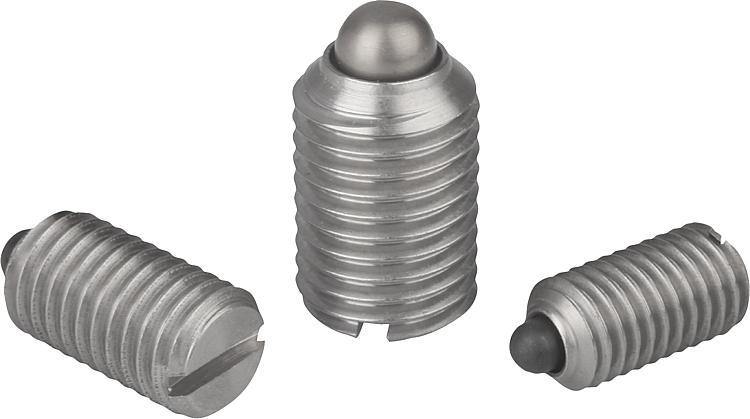

K0314Pružné opěrky s drážkou a tlačným čepem, nerezové |
zpět |
|
|
PopisMateriál:Pouzdro 1.4305.
Tlačný čep 1.4034.
Pružina 1.4310. Provedení: Bez povrchové úpravy. Tlačný čep kalený. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

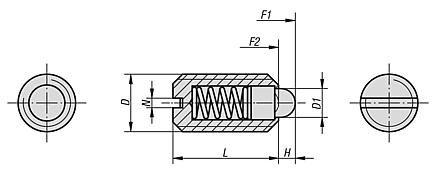

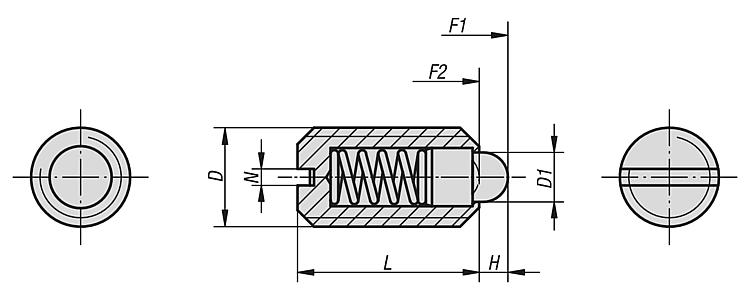

Výkresy (celkový přehled) |
Pouzdra s odpruženou kuličkou, s drážkou a tlačným kolíkem, z nerezové oceli, standardní síla pružiny |
více informací |
| Objednací číslo | Materiál
základní
těleso | D | D1 | H | L | N | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K0314.04 | nerezová ocel | M4 | 1,8 | 1,5 | 9 | 0,6 | 6 | 20 |  | | 2,32 € | | | K0314.05 | nerezová ocel | M5 | 2,4 | 2 | 12 | 0,8 | 6 | 20 | | | 2,30 € | | | K0314.06 | nerezová ocel | M6 | 2,7 | 2 | 14 | 1 | 7 | 20 | | | 2,30 € | | | K0314.08 | nerezová ocel | M8 | 4 | 2 | 16 | 1,2 | 15 | 30 | | | 3,03 € | | | K0314.10 | nerezová ocel | M10 | 4,5 | 2,5 | 19 | 1,6 | 20 | 35 | | | 3,52 € | | | K0314.12 | nerezová ocel | M12 | 6 | 3,5 | 22 | 2 | 30 | 55 | | | 4,49 € | | | K0314.16 | nerezová ocel | M16 | 8,5 | 4,5 | 24 | 2,5 | 45 | 100 | | | 5,88 € | | | K0314.20 | nerezová ocel | M20 | 10 | 6,5 | 30 | 2,5 | 60 | 120 | | | 7,94 € | |
|
Pouzdra s odpruženou kuličkou, s drážkou a tlačným kolíkem, z nerezové oceli, malá síla pružiny |
více informací |
| Objednací číslo | Materiál
základní
těleso | D | D1 | H | L | N | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K0314.104 | nerezová ocel | M4 | 1,8 | 1,5 | 9 | 0,6 | 3 | 10 | | | 2,64 € | | | K0314.105 | nerezová ocel | M5 | 2,4 | 2 | 12 | 0,8 | 3 | 10 | | | 2,69 € | | | K0314.106 | nerezová ocel | M6 | 2,7 | 2 | 14 | 1 | 4 | 10 | | | 2,73 € | | | K0314.108 | nerezová ocel | M8 | 4 | 2 | 16 | 1,2 | 7 | 15 | | | 3,38 € | | | K0314.110 | nerezová ocel | M10 | 4,5 | 2,5 | 19 | 1,6 | 9 | 16 | | | 3,88 € | | | K0314.112 | nerezová ocel | M12 | 6 | 3,5 | 22 | 2 | 14 | 26 | | | 5,15 € | | | K0314.116 | nerezová ocel | M16 | 8,5 | 4,5 | 24 | 2,5 | 22 | 50 | | | 6,32 € | | | K0314.120 | nerezová ocel | M20 | 10 | 6,5 | 30 | 2,5 | 30 | 60 | | | 8,43 € | |
|
Pouzdra s odpruženou kuličkou, s drážkou a tlačným kolíkem, z nerezové oceli, větší síla pružiny |
více informací |
| Objednací číslo | Síla
pružiny | Materiál
základní
těleso | D | D1 | H | L | N | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K0314.205 | zvětšená | nerezová ocel | M5 | 2,4 | 2 | 12 | 0,8 | 9 | 25 | | | 2,71 € | | | K0314.206 | zvětšená | nerezová ocel | M6 | 2,7 | 2 | 14 | 1 | 11 | 25 | | | 2,73 € | | | K0314.208 | zvětšená | nerezová ocel | M8 | 4 | 2 | 16 | 1,2 | 22 | 43 | | | 3,39 € | | | K0314.210 | zvětšená | nerezová ocel | M10 | 4,5 | 2,5 | 19 | 1,6 | 20 | 54 | | | 3,97 € | | | K0314.212 | zvětšená | nerezová ocel | M12 | 6 | 3,5 | 22 | 2 | 36 | 94 | | | 5,19 € | | | K0314.216 | zvětšená | nerezová ocel | M16 | 8,5 | 4,5 | 24 | 2,5 | 60 | 110 | | | 6,35 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
