K0314_SF
Pouzdra s odpruženou kuličkou, s drážkou a tlačným kolíkem, z...
zpět
Produkty
Ovládací prvky | normované díly
Pružné tlačné opěrky, aretační čepy, čepy s kuličkami
Pružné opěrky
Pružné opěrky s drážkou a tlačným čepem, nerezové

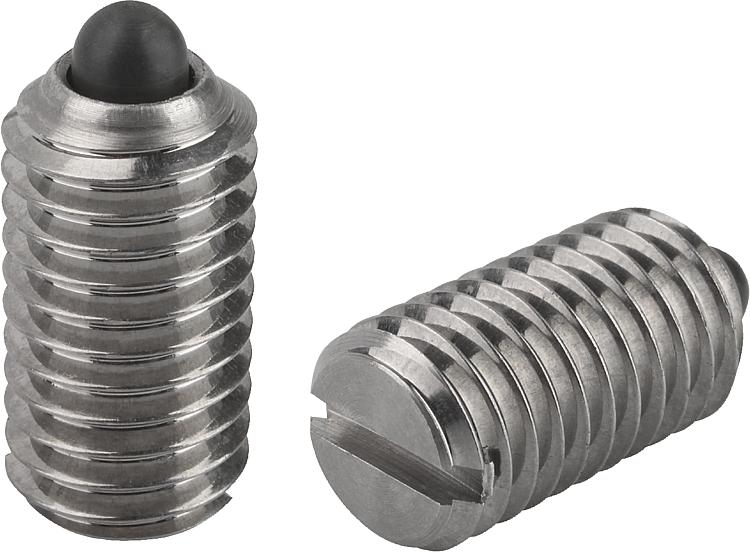

Pouzdra s odpruženou kuličkou, s drážkou a tlačným kolíkem, z nerezové oceli, standardní síla pružiny
Popis zboží/obrázky produktu
Popis
Materiál:
Pouzdro 1.4305.
Tlačný čep 1.4034.
Pružina 1.4310.
Provedení:
Bez povrchové úpravy. Tlačný čep kalený.
Zvláštnost:
Stažení
Zde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
Datový list K0314_SF Pouzdra s odpruženou kuličkou, s drážkou a tlačným kolíkem, z nerezové oceli, standardní síla pružiny
199 kB
Výkresy
Výběr/filtr zboží
Objednací číslo
Materiál
základní
těleso
D
D1
H
L
N
Síla pružiny
začátek
F1 cca N
Síla pružiny
konec
F2 cca N
CAD
Přís.
Cena
Objednat
K0314.04
nerezová ocel
M4
1,8
1,5
9
0,6
6
20
2,32
€
K0314.05
nerezová ocel
M5
2,4
2
12
0,8
6
20
2,30
€
K0314.06
nerezová ocel
M6
2,7
2
14
1
7
20
2,30
€
K0314.08
nerezová ocel
M8
4
2
16
1,2
15
30
3,03
€
K0314.10
nerezová ocel
M10
4,5
2,5
19
1,6
20
35
3,52
€
K0314.12
nerezová ocel
M12
6
3,5
22
2
30
55
4,49
€
K0314.16
nerezová ocel
M16
8,5
4,5
24
2,5
45
100
5,88
€
K0314.20
nerezová ocel
M20
10
6,5
30
2,5
60
120
7,94
€
Další zboží tohoto druhu
K0314_LF
Pouzdra s odpruženou kuličkou, s drážkou a tlačným kolíkem, z nerezové oceli, malá síla pružiny
K0314_VF
Pouzdra s odpruženou kuličkou, s drážkou a tlačným kolíkem, z nerezové oceli, větší síla pružiny
Vyhledávání
MŮJ ÚČET
ÚČET
E-mail
Heslo
Zapomněl jsem heslo
Jsem zde nový
Nákupní košík
Počet zboží:
0
Součet:
0,00
€
Zobrazit
Rychlá objednávka
K objednacímu formuláři
Dostupnost
Zde můžete ověřit dostupnost výrobku.
Ověřit dostupnost
Produktové řady
Produktové řady KIPP nabízí perfektní řešení pro každou aplikační oblast.
více...
Tlačné prvky
Tlačné prvky mají svěrné vlastnosti pro aretaci a zajištění konstrukčních skupin. Aretační čepy a kulové kolíčky umožňují zajištění polohy a aretaci konstrukční skupiny. Částečně s manuální funkcí odblokování. Optimální pro výrobu agregátů.
více...
Argentina
Australia
België
Bolivia
Bosna i Hercegovina
Brasil
Cameroun
Canada
Česká republika
Chile
中国
Colombia
Cuba
Danmark
Dem. Peop. Rep. of Korea
Deutschland
Ecuador
Eesti
España
France
香港
Hrvatska
India
Ireland
Ísland
Italia
日本
Latvija
Liechtenstein
Lietuvos
Luxemburg
Magyarország
Malta
México
Nederland
New Zealand
Norge
Österreich
Pakistan
Paraguay
Perú
Polska
Portugal
Principauté de Monaco
台灣
대한민국
România
Schweiz
Singapore
Slovenija
Slovensko
South Africa
Status Civitatis Vaticanæ
Suomi
Sverige
Türkiye
United Kingdom
United States of America
Uruguay
Venezuela
Việt Nam
Ελλάδα
Κύπρος
Беларусь
България
Македонија
Република Србија
Србија и Црна Гора
Україна
ישראל
الامارات العربية المتحدة
السعودية
ايران
مصر
ประเทศไทย
English
Čeština
Mapa umístění
Tisk
Top
Copyright © 2025 HEINRICH KIPP WERK GmbH & Co. KG · Všechna práva vyhrazena.
Tel.: +49 (0) 74 54 / 793-0 ˇ Fax: +49 (0) 74 54 / 793-33
