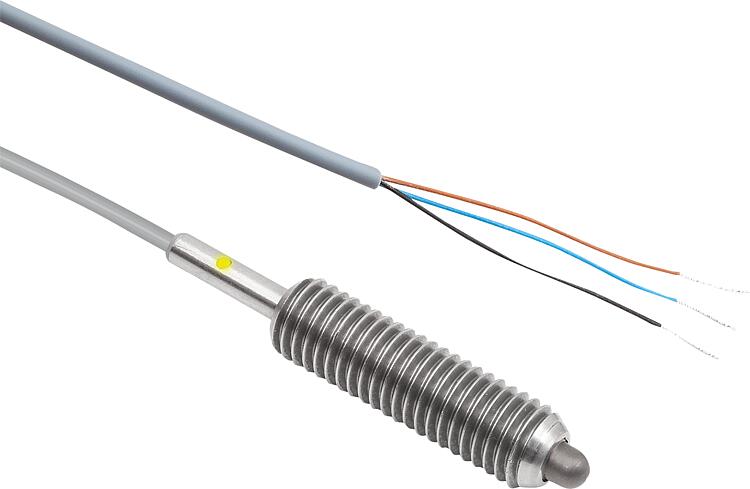

Pouzdra s odpruženou kuličkou se snímačem stavu, nerezová ocel
Popis zboží/obrázky produktu
PopisPopis výrobku:Kromě mechanické funkce západkového a polohovacího prvku se pružinové písty se snímačem stavu používají ke zjištění, zda je součást v požadované poloze, či nikoli. Snímač detektuje, zda je tlačný kolík zasunutý nebo vysunutý a umožňuje elektronické zpracování těchto stavových informací. Materiál:Provedení: Bez povrchové úpravy. Tlačný čep kalený.Upozornění:Snímač stavu se přepne při zdvihu H.Technické údaje:Indukční snímač: Výstupní spínání: PNP spínací kontakt (NC) nebo rozpínací kontakt Provozní napětí: 10 - 30 V DC Provozní proud: <200 mA Spínací vzdálenost: 0,8 mm Spínací frekvence: 2000 Hz Odolnost vůči zkratu: ano Ochrana vůči přepólování: ano Třída ochrany: IP 67 Druh připojení: 2 m PVC kabel Schaválení: CE Použití:Pouzdra s odpruženou kuličkou se snímačem stavu umožňují řízení procesu v závislosti na stavu. Lze tak zajistit, aby se obrobek nebo pohyblivá součást nacházely na požadovaném místě.Teplotní rozsah:Teplotní rozsah: -25 °C - +70 °CMontáž:Při zajištění pojistnou maticí se doporučuje utahovací moment 6 Nm.Bezpečnost:Pružinové přítlačné podložky se snímači stavu nejsou vhodné pro zajištění osob.Odkaz na výkres:

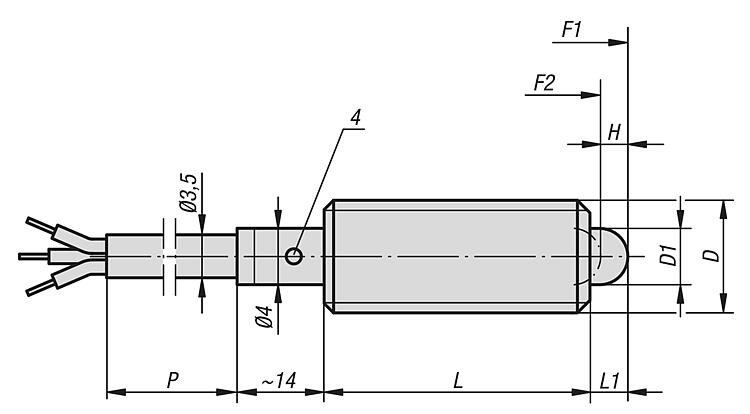

4) Světelná dioda

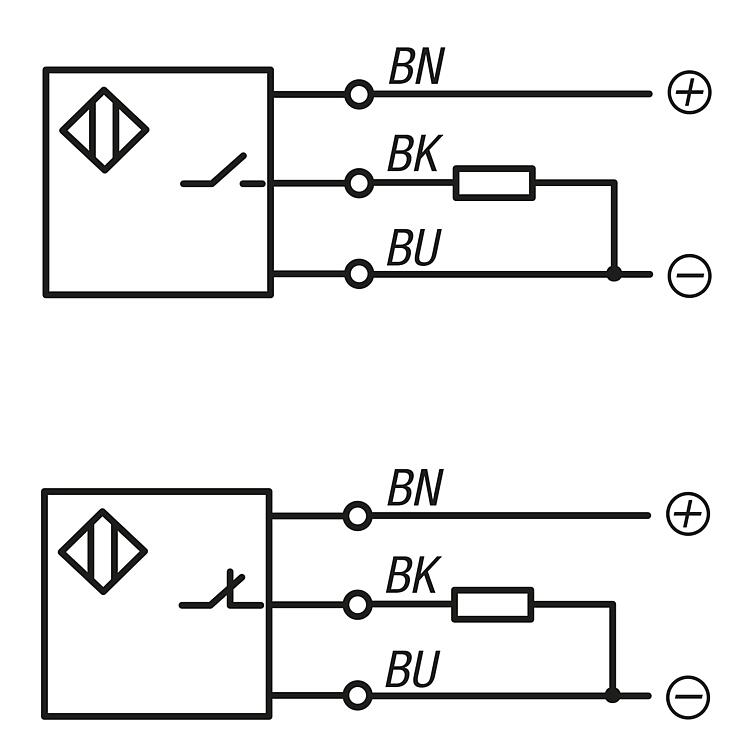

BN = hnědá BK = černá BU = modrá

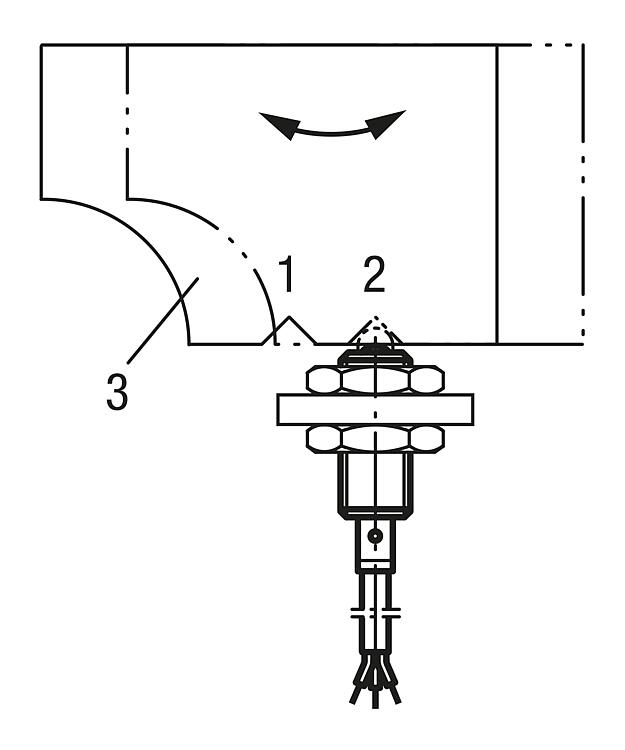

Příklad použití testu polohy: Pol. 1: šoupátko je v zasunuté poloze Pol. 2: šoupátko je ve vysunuté poloze 3) šoupátko
Zvláštnost:
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
