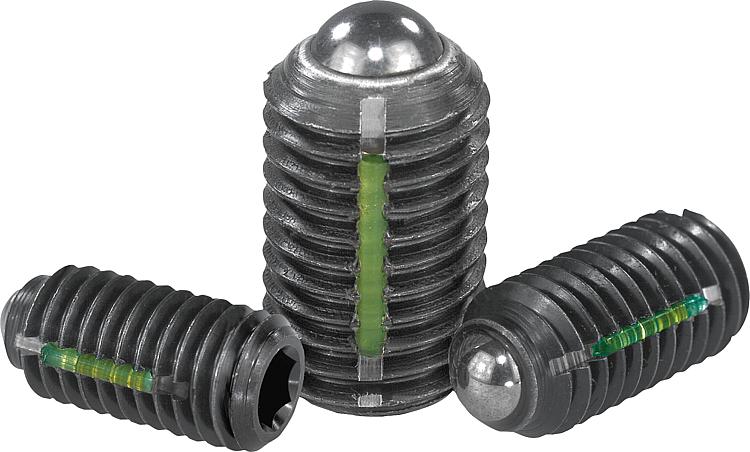

K0325Pouzdra s odpruženou kuličkou a s vnitřním šestihranem, z... |
zpět |
|
|
PopisMateriál:Pouzdro z oceli, třída pevnosti 5.8.
Kulička z oceli.
Pružina z pružinové oceli, tř. D.

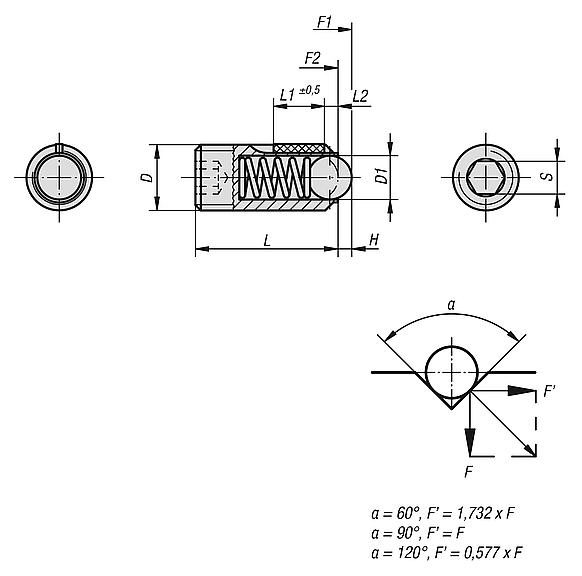

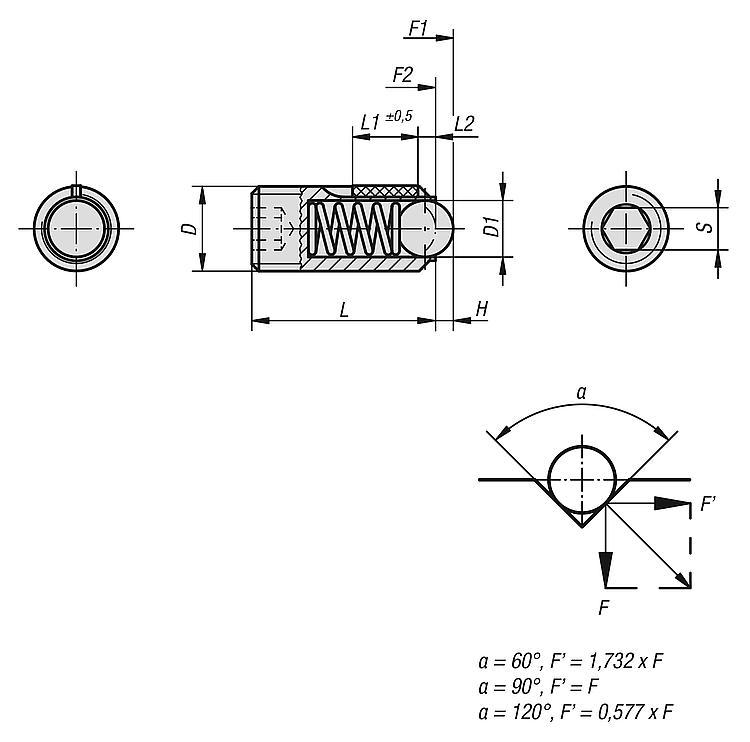

Závitová pojistka z nylonu.Provedení: Brynýrováno. Kulička tvrzená.Odkaz na výkres:L2 = cca dvě otáčky závitu StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
Pouzdra s odpruženou kuličkou, s vnitřním šestihranem, z oceli, standardní síla pružiny, se závitovou pojistkou |
více informací |
Objednací číslo
| D | D1 | H | L | L1 | S | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Moment
zašroubování
cca Nm | Moment
vyšroubování
cca Nm | CAD | Přís. | Cena | Objednat |
|---|
| K0325.03 | M3 | 1,5 | 0,4 | 9 | 4 | 1,5 | 1,5 | 3 | 0,1 | 0,07 |  | | 2,31 € | | | K0325.04 | M4 | 2,5 | 0,8 | 10 | 5 | 2 | 4 | 10 | 0,18 | 0,12 | | | 2,00 € | | | K0325.05 | M5 | 3 | 0,9 | 14 | 6 | 2,5 | 6 | 11 | 0,12 | 0,08 | | | 1,94 € | | | K0325.06 | M6 | 3,5 | 1 | 15 | 7 | 3 | 9 | 13 | 0,44 | 0,21 | | | 1,91 € | | | K0325.08 | M8 | 5 | 1,5 | 18 | 8 | 4 | 15 | 30 | 1,1 | 0,38 | | | 2,32 € | | | K0325.10 | M10 | 6 | 2 | 23 | 9 | 5 | 20 | 40 | 1,3 | 0,6 | | | 2,52 € | | | K0325.12 | M12 | 8 | 2,5 | 26 | 10 | 6 | 30 | 55 | 2 | 1,3 | | | 4,29 € | | | K0325.16 | M16 | 10 | 3,5 | 33 | 14 | 8 | 65 | 125 | 3,9 | 3 | | | 6,12 € | |
|
Pouzdra s odpruženou kuličkou, s vnitřním šestihranem, z oceli, větší síla pružiny, se závitovou pojistkou |
více informací |
Objednací číslo
| D | D1 | H | L | L1 | S | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Moment
zašroubování
cca Nm | Moment
vyšroubování
cca Nm | CAD | Přís. | Cena | Objednat |
|---|
| K0325.203 | M3 | 1,5 | 0,4 | 9 | 4 | 1,5 | 5 | 7 | 0,1 | 0,07 | | | 2,60 € | | | K0325.204 | M4 | 2,5 | 0,8 | 10 | 5 | 2 | 12 | 22 | 0,18 | 0,12 | | | 2,09 € | | | K0325.205 | M5 | 3 | 0,9 | 14 | 6 | 2,5 | 19 | 30 | 0,12 | 0,08 | | | 2,04 € | | | K0325.206 | M6 | 3,5 | 1 | 15 | 7 | 3 | 28 | 40 | 0,44 | 0,21 | | | 2,04 € | | | K0325.208 | M8 | 5 | 1,5 | 18 | 8 | 4 | 47 | 73 | 1,1 | 0,38 | | | 2,47 € | | | K0325.210 | M10 | 6 | 2 | 23 | 9 | 5 | 66 | 100 | 1,3 | 0,6 | | | 2,72 € | | | K0325.212 | M12 | 8 | 2,5 | 26 | 10 | 6 | 66 | 120 | 2 | 1,3 | | | 4,55 € | | | K0325.216 | M16 | 10 | 3,5 | 33 | 14 | 8 | 90 | 180 | 3,9 | 3 | | | 6,46 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
