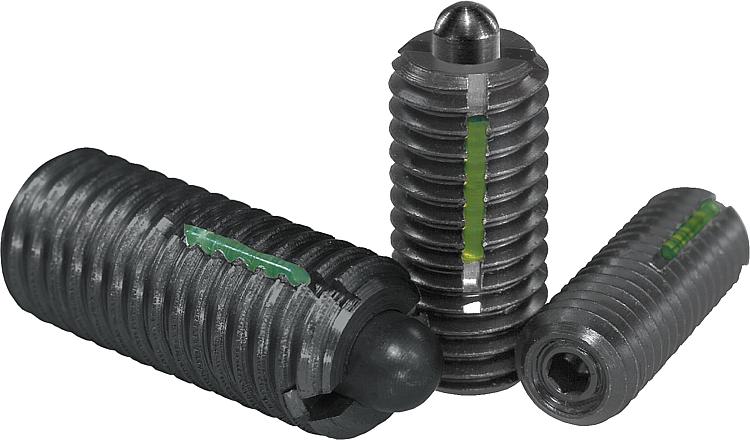

K0327Pouzdra s odpruženou kuličkou a s vnitřním šestihranem, s... |
zpět |
|
|
PopisMateriál:Pouzdro z oceli, třída pevnosti 5.8.
Tlačný čep z oceli.
Pružina z pružinové oceli, tř. D.

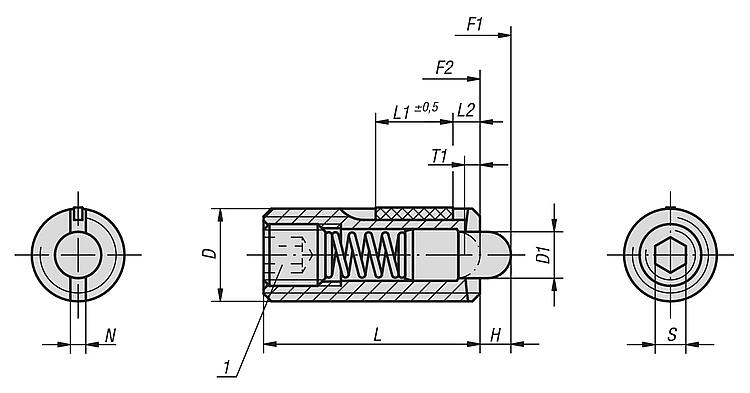

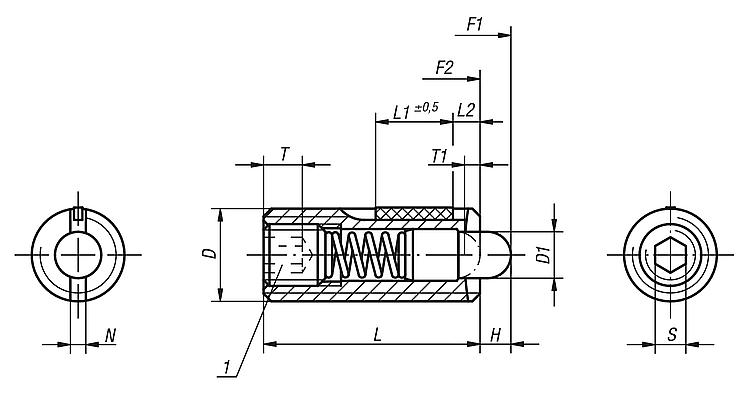

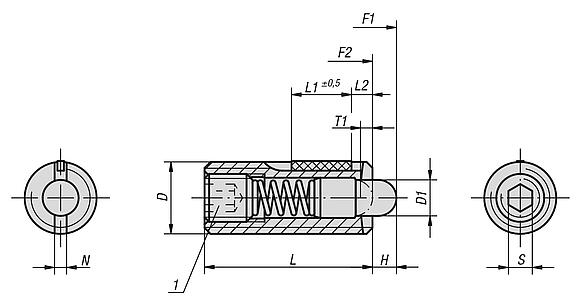

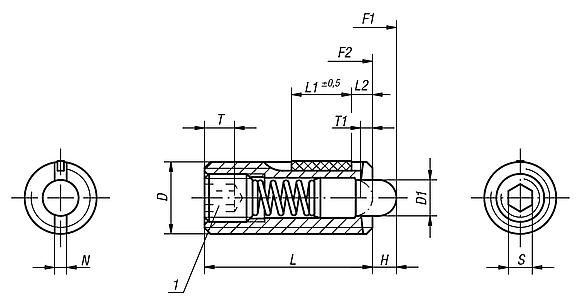

Závitová pojistka z nylonu.Provedení: Brynýrováno. Tlačný čep kalený.Odkaz na výkres:L2 = cca dvě otáčky závitu
1) Zalepený závitový čep StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
Pouzdra s odpruženou kuličkou, s vnitřním šestihranem a tlačným kolíkem, z oceli, standardní síla pružiny, se závitovou pojistkou |
více informací |
Objednací číslo
| D | D1 | H | L | L1 | T1 | N | S | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Moment
zašroubování
cca Nm | Moment
vyšroubování
cca Nm | Objednací číslo
Montážního klíče | CAD | Přís. | Cena | Objednat |
|---|
| K0327.05 | M5 | 2,4 | 2,3 | 18 | 7 | 0,8 | 0,8 | 1,5 | 6 | 20 | 0,12 | 0,08 | K0317.905 | |  | 2,26 € | | | K0327.06 | M6 | 2,7 | 2,5 | 20 | 7 | 1 | 1 | 2 | 7 | 20 | 0,45 | 0,22 | K0317.906 | | | 2,34 € | | | K0327.08 | M8 | 3,5 | 3 | 22 | 8 | 1,4 | 1,2 | 2,5 | 9 | 35 | 1,05 | 0,37 | K0317.908 | | | 2,70 € | | | K0327.10 | M10 | 4 | 3 | 22 | 9 | 1,4 | 1,6 | 3 | 9 | 35 | 1,3 | 0,6 | K0317.910 | | | 2,95 € | | | K0327.12 | M12 | 6 | 4 | 28 | 10 | 2 | 2 | 4 | 12 | 55 | 2 | 1,3 | K0317.912 | | | 4,76 € | | | K0327.16 | M16 | 7,5 | 5 | 32 | 14 | 2,5 | 2,5 | 5 | 45 | 100 | 3,9 | 3 | K0317.916 | | | 6,61 € | |
|
Pouzdra s odpruženou kuličkou, s vnitřním šestihranem a tlačným kolíkem, z oceli, malá síla pružiny, se závitovou pojistkou |
více informací |
Objednací číslo
| D | D1 | H | L | L1 | T1 | N | S | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Moment
zašroubování
cca Nm | Moment
vyšroubování
cca Nm | Objednací číslo
Montážního klíče | CAD | Přís. | Cena | Objednat |
|---|
| K0327.105 | M5 | 2,4 | 2,3 | 18 | 7 | 0,8 | 0,8 | 1,5 | 3 | 10 | 0,12 | 0,08 | K0317.905 | | | 2,45 € | | | K0327.106 | M6 | 2,7 | 2,5 | 20 | 7 | 1 | 1 | 2 | 3 | 9 | 0,45 | 0,22 | K0317.906 | | | 2,52 € | | | K0327.108 | M8 | 3,5 | 3 | 22 | 8 | 1,4 | 1,2 | 2,5 | 4 | 16 | 1,05 | 0,37 | K0317.908 | | | 2,86 € | | | K0327.110 | M10 | 4 | 3 | 22 | 9 | 1,4 | 1,6 | 3 | 4 | 16 | 1,3 | 0,6 | K0317.910 | | | 3,14 € | | | K0327.112 | M12 | 6 | 4 | 28 | 10 | 2 | 2 | 4 | 5 | 27 | 2 | 1,3 | K0317.912 | | | 4,95 € | | | K0327.116 | M16 | 7,5 | 5 | 32 | 14 | 2,5 | 2,5 | 5 | 20 | 45 | 3,9 | 3 | K0317.916 | | | 6,89 € | |
|
Pouzdra s odpruženou kuličkou, s vnitřním šestihranem a tlačným kolíkem, z oceli, větší síla pružiny, se závitovou pojistkou |
více informací |
Objednací číslo
| D | D1 | H | L | L1 | T1 | N | S | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Moment
zašroubování
cca Nm | Moment
vyšroubování
cca Nm | Objednací číslo
Montážního klíče | CAD | Přís. | Cena | Objednat |
|---|
| K0327.205 | M5 | 2,4 | 2,3 | 18 | 7 | 0,8 | 0,8 | 1,5 | 11 | 29 | 0,12 | 0,08 | K0317.905 | | | 2,40 € | | | K0327.206 | M6 | 2,7 | 2,5 | 20 | 7 | 1 | 1 | 2 | 14 | 37 | 0,45 | 0,22 | K0317.906 | | | 2,51 € | | | K0327.208 | M8 | 3,5 | 3 | 22 | 8 | 1,4 | 1,2 | 2,5 | 22 | 65 | 1,05 | 0,37 | K0317.908 | | | 2,91 € | | | K0327.210 | M10 | 4 | 3 | 22 | 9 | 1,4 | 1,6 | 3 | 19 | 70 | 1,3 | 0,6 | K0317.910 | | | 3,17 € | | | K0327.212 | M12 | 6 | 4 | 28 | 10 | 2 | 2 | 4 | 25 | 85 | 2 | 1,3 | K0317.912 | | | 5,07 € | | | K0327.216 | M16 | 7,5 | 5 | 32 | 14 | 2,5 | 2,5 | 5 | 60 | 150 | 3,9 | 3 | K0317.916 | | | 7,00 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
