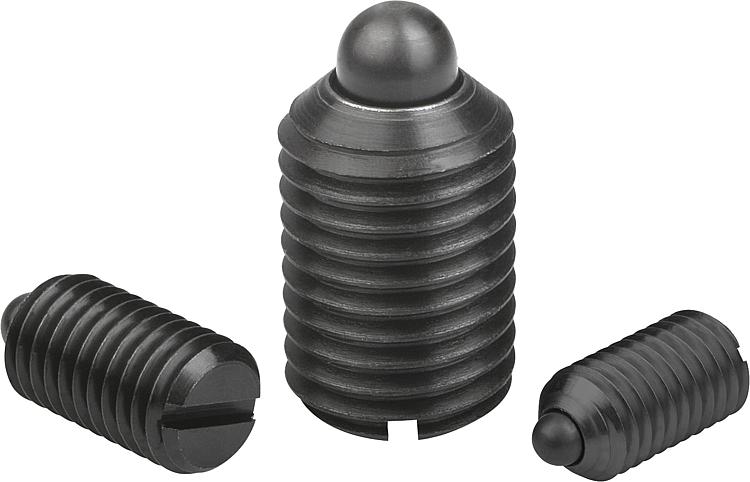

K0313Pružné opěrky s drážkou a tlačným čepem, ocelové |
zpět |
|
|
PopisMateriál:Pouzdro z oceli třídy pevnosti 5.8.
Tlačný čep z oceli.
Pružina pružinová ocel tř. D.Provedení: Brynýrováno. Tlačný čep kalený.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

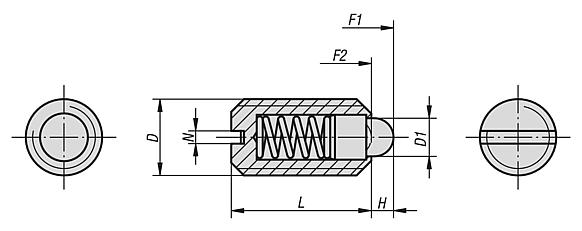

Výkresy (celkový přehled) |
Pouzdra s odpruženou kuličkou, s drážkou a tlačným kolíkem, z oceli, standardní síla pružiny |
více informací |
Objednací číslo
| D | D1 | H | L | N | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K0313.04 | M4 | 1,8 | 1,5 | 9 | 0,6 | 6 | 20 |  | | 0,85 € | | | K0313.05 | M5 | 2,4 | 2 | 12 | 0,8 | 6 | 20 | | | 0,84 € | | | K0313.06 | M6 | 2,7 | 2 | 14 | 1 | 7 | 20 | | | 0,84 € | | | K0313.08 | M8 | 4 | 2 | 16 | 1,2 | 15 | 30 | | | 1,01 € | | | K0313.10 | M10 | 4,5 | 2,5 | 19 | 1,6 | 20 | 35 | | | 1,09 € | | | K0313.12 | M12 | 6 | 3,5 | 22 | 2 | 30 | 55 | | | 1,63 € | | | K0313.16 | M16 | 8,5 | 4,5 | 24 | 2,5 | 45 | 100 | | | 2,30 € | | | K0313.20 | M20 | 10 | 6,5 | 30 | 2,5 | 60 | 120 | | | 3,77 € | |
|
Pouzdra s odpruženou kuličkou, s drážkou a tlačným kolíkem, z oceli, malá síla pružiny |
více informací |
Objednací číslo
| D | D1 | H | L | N | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K0313.104 | M4 | 1,8 | 1,5 | 9 | 0,6 | 3 | 10 | | | 0,96 € | | | K0313.105 | M5 | 2,4 | 2 | 12 | 0,8 | 3 | 10 | | | 0,97 € | | | K0313.106 | M6 | 2,7 | 2 | 14 | 1 | 4 | 10 | | | 1,01 € | | | K0313.108 | M8 | 4 | 2 | 16 | 1,2 | 7 | 15 | | | 1,19 € | | | K0313.110 | M10 | 4,5 | 2,5 | 19 | 1,6 | 9 | 16 | | | 1,27 € | | | K0313.112 | M12 | 6 | 3,5 | 22 | 2 | 14 | 26 | | | 1,82 € | | | K0313.116 | M16 | 8,5 | 4,5 | 24 | 2,5 | 22 | 50 | | | 2,44 € | | | K0313.120 | M20 | 10 | 6,5 | 30 | 2,5 | 30 | 60 | | | 3,79 € | |
|
Pouzdra s odpruženou kuličkou, s drážkou a tlačným kolíkem, z oceli, zvětšená síla pružiny |
více informací |
Objednací číslo
| D | D1 | H | L | N | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K0313.205 | M5 | 2,4 | 2 | 12 | 0,8 | 9 | 25 | | | 0,98 € | | | K0313.206 | M6 | 2,7 | 2 | 14 | 1 | 11 | 25 | | | 1,04 € | | | K0313.208 | M8 | 4 | 2 | 16 | 1,2 | 22 | 43 | | | 1,23 € | | | K0313.210 | M10 | 4,5 | 2,5 | 19 | 1,6 | 20 | 54 | | | 1,28 € | | | K0313.212 | M12 | 6 | 3,5 | 22 | 2 | 36 | 94 | | | 1,86 € | | | K0313.216 | M16 | 8,5 | 4,5 | 24 | 2,5 | 60 | 110 | | | 2,52 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
