K0371

Pružné boční opěrky se závitovým pouzdrem

Produkty
- Ovládací prvky | normované díly
  - Pružné tlačné opěrky, aretační čepy, čepy s kuličkami
    - Pružné opěrky
      - Pružné boční opěrky se závitovým pouzdrem

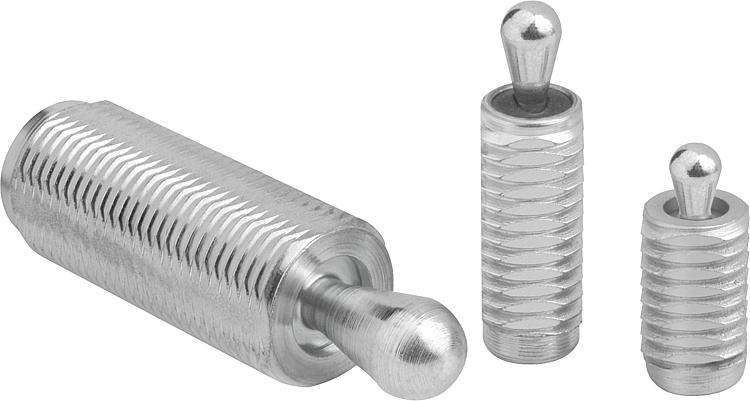

Popis zboží/obrázky produktu

PopisMateriál:Ocel.Provedení: Tlačný čep ocelový, tvrzeno a pozinkováno.

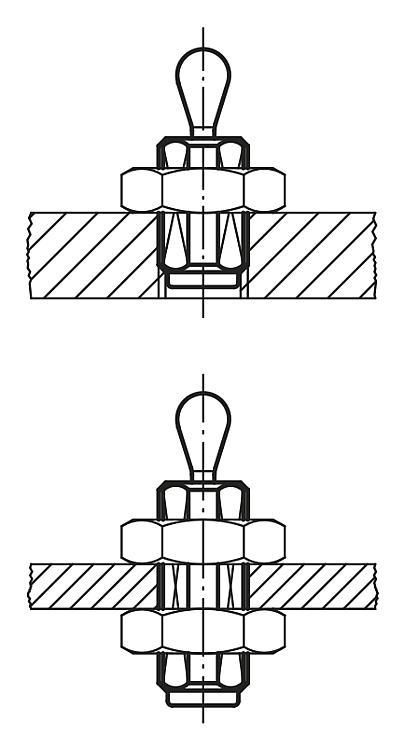

Pouzdro modré, pozinkované.Upozornění:Pružné boční opěrky se závitovým pouzdrem je možné individuálně nastavit na upínaný díl. Závitové pouzdro se hodí pro našroubování do tenkých plechů, a to proto, že ho můžeme upevnit jednou nebo dvěma maticemi.

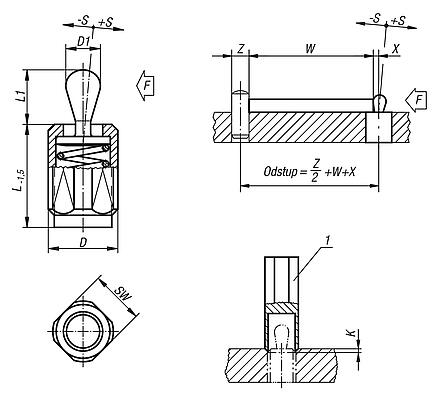

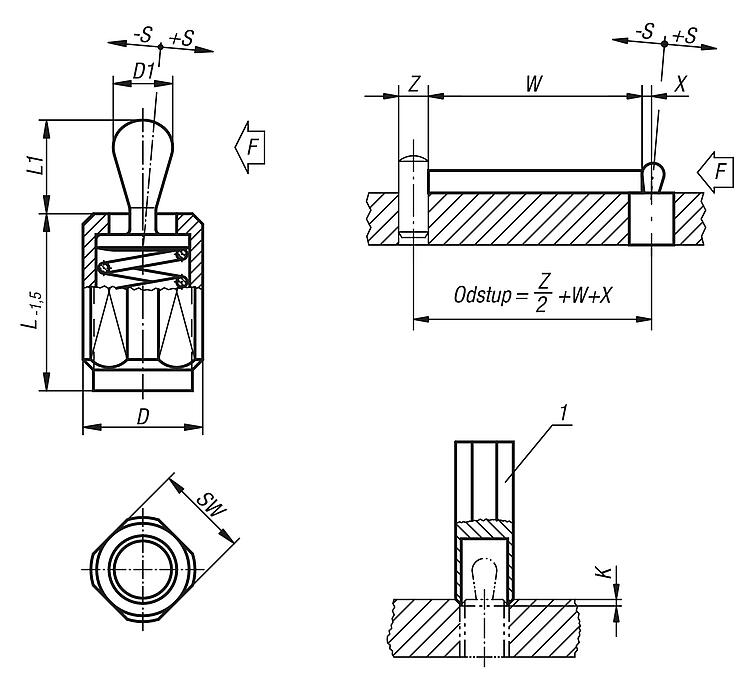

W a Z podle specifikace zákazníka.Odkaz na výkres:

1) Montážní nářadí

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0371 Pružné boční opěrky se závitovým pouzdrem

238 kB

Výkresy (celkový přehled)

Pružné boční opěrky bez těsnění

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení 2	D	D1	K	L	L1	±S	SW	X	F cca N	Objednací číslo pro montážní nářadí	Cena
K0371.1020X12	bez těsnění	M12	5	2x60°	11,5	6,7	0,8	10	1,6	20	K0371.06	7,22 €
K0371.1020X20	bez těsnění	M12	5	2x60°	19	6,7	0,8	10	1,6	20	K0371.06	7,60 €
K0371.1020X27	bez těsnění	M12	5	2x60°	26,5	6,7	0,8	10	1,6	20	K0371.06	7,96 €
K0371.1050X12	bez těsnění	M12	5	2x60°	11,5	6,7	0,8	10	1,6	50	K0371.06	7,22 €
K0371.1050X20	bez těsnění	M12	5	2x60°	19	6,7	0,8	10	1,6	50	K0371.06	7,60 €
K0371.1050X27	bez těsnění	M12	5	2x60°	26,5	6,7	0,8	10	1,6	50	K0371.06	7,96 €
K0371.1100X12	bez těsnění	M12	5	2x60°	11,5	6,7	0,8	10	1,6	100	K0371.06	7,22 €
K0371.1100X20	bez těsnění	M12	5	2x60°	19	6,7	0,8	10	1,6	100	K0371.06	7,60 €
K0371.1100X27	bez těsnění	M12	5	2x60°	26,5	6,7	0,8	10	1,6	100	K0371.06	7,96 €
K0371.1040X12	bez těsnění	M12	6	2x60°	11,5	10,7	1	10	1,8	40	K0371.06	7,60 €
K0371.1040X20	bez těsnění	M12	6	2x60°	19	10,7	1	10	1,8	40	K0371.06	7,96 €
K0371.1040X27	bez těsnění	M12	6	2x60°	26,5	10,7	1	10	1,8	40	K0371.06	8,32 €
K0371.1075X12	bez těsnění	M12	6	2x60°	11,5	10,7	1	10	1,8	75	K0371.06	7,60 €
K0371.1075X20	bez těsnění	M12	6	2x60°	19	10,7	1	10	1,8	75	K0371.06	7,96 €
K0371.1075X27	bez těsnění	M12	6	2x60°	26,5	10,7	1	10	1,8	75	K0371.06	8,32 €
K0371.1150X12	bez těsnění	M12	6	2x60°	11,5	10,7	1	10	1,8	100	K0371.06	7,60 €
K0371.1150X20	bez těsnění	M12	6	2x60°	19	10,7	1	10	1,8	100	K0371.06	7,96 €
K0371.1150X27	bez těsnění	M12	6	2x60°	26,5	10,7	1	10	1,8	100	K0371.06	8,32 €
K0371.1100X16	bez těsnění	M18X1,5	10	2,5x60°	18	16,7	1,6	16	3,2	100	K0371.10	7,96 €
K0371.1100X29	bez těsnění	M18X1,5	10	2,5x60°	31,5	16,7	1,6	16	3,2	100	K0371.10	8,67 €
K0371.1100X43	bez těsnění	M18X1,5	10	2,5x60°	45	16,7	1,6	16	3,2	100	K0371.10	9,44 €
K0371.1200X16	bez těsnění	M18X1,5	10	2,5x60°	18	16,7	1,6	16	3,2	150	K0371.10	7,96 €
K0371.1200X29	bez těsnění	M18X1,5	10	2,5x60°	31,5	16,7	1,6	16	3,2	150	K0371.10	8,67 €
K0371.1200X43	bez těsnění	M18X1,5	10	2,5x60°	45	16,7	1,6	16	3,2	150	K0371.10	9,44 €
K0371.1300X16	bez těsnění	M18X1,5	10	2,5x60°	18	16,7	1,6	16	3,2	200	K0371.10	7,96 €
K0371.1300X29	bez těsnění	M18X1,5	10	2,5x60°	31,5	16,7	1,6	16	3,2	200	K0371.10	8,67 €
K0371.1300X43	bez těsnění	M18X1,5	10	2,5x60°	45	16,7	1,6	16	3,2	200	K0371.10	9,44 €

Objednací číslo	Provedení 2	Materiál komponenty	L	L1	D	D1	±S	F cca N	X	SW	K	Objednací číslo pro montážní nářadí	Cena
K0371.1020X12	bez těsnění	ocel	11,5	6,7	M12	5	0,8	20	1,6	10	2x60°	K0371.06	7,22 €
K0371.1020X20	bez těsnění	ocel	19	6,7	M12	5	0,8	20	1,6	10	2x60°	K0371.06	7,60 €
K0371.1020X27	bez těsnění	ocel	26,5	6,7	M12	5	0,8	20	1,6	10	2x60°	K0371.06	7,96 €
K0371.1050X12	bez těsnění	ocel	11,5	6,7	M12	5	0,8	50	1,6	10	2x60°	K0371.06	7,22 €
K0371.1050X20	bez těsnění	ocel	19	6,7	M12	5	0,8	50	1,6	10	2x60°	K0371.06	7,60 €
K0371.1050X27	bez těsnění	ocel	26,5	6,7	M12	5	0,8	50	1,6	10	2x60°	K0371.06	7,96 €
K0371.1100X12	bez těsnění	ocel	11,5	6,7	M12	5	0,8	100	1,6	10	2x60°	K0371.06	7,22 €
K0371.1100X20	bez těsnění	ocel	19	6,7	M12	5	0,8	100	1,6	10	2x60°	K0371.06	7,60 €
K0371.1100X27	bez těsnění	ocel	26,5	6,7	M12	5	0,8	100	1,6	10	2x60°	K0371.06	7,96 €
K0371.1040X12	bez těsnění	ocel	11,5	10,7	M12	6	1	40	1,8	10	2x60°	K0371.06	7,60 €
K0371.1040X20	bez těsnění	ocel	19	10,7	M12	6	1	40	1,8	10	2x60°	K0371.06	7,96 €
K0371.1040X27	bez těsnění	ocel	26,5	10,7	M12	6	1	40	1,8	10	2x60°	K0371.06	8,32 €
K0371.1075X12	bez těsnění	ocel	11,5	10,7	M12	6	1	75	1,8	10	2x60°	K0371.06	7,60 €
K0371.1075X20	bez těsnění	ocel	19	10,7	M12	6	1	75	1,8	10	2x60°	K0371.06	7,96 €
K0371.1075X27	bez těsnění	ocel	26,5	10,7	M12	6	1	75	1,8	10	2x60°	K0371.06	8,32 €
K0371.1150X12	bez těsnění	ocel	11,5	10,7	M12	6	1	100	1,8	10	2x60°	K0371.06	7,60 €
K0371.1150X20	bez těsnění	ocel	19	10,7	M12	6	1	100	1,8	10	2x60°	K0371.06	7,96 €
K0371.1150X27	bez těsnění	ocel	26,5	10,7	M12	6	1	100	1,8	10	2x60°	K0371.06	8,32 €
K0371.1100X16	bez těsnění	ocel	18	16,7	M18X1,5	10	1,6	100	3,2	16	2,5x60°	K0371.10	7,96 €
K0371.1100X29	bez těsnění	ocel	31,5	16,7	M18X1,5	10	1,6	100	3,2	16	2,5x60°	K0371.10	8,67 €
K0371.1100X43	bez těsnění	ocel	45	16,7	M18X1,5	10	1,6	100	3,2	16	2,5x60°	K0371.10	9,44 €
K0371.1200X16	bez těsnění	ocel	18	16,7	M18X1,5	10	1,6	150	3,2	16	2,5x60°	K0371.10	7,96 €
K0371.1200X29	bez těsnění	ocel	31,5	16,7	M18X1,5	10	1,6	150	3,2	16	2,5x60°	K0371.10	8,67 €
K0371.1200X43	bez těsnění	ocel	45	16,7	M18X1,5	10	1,6	150	3,2	16	2,5x60°	K0371.10	9,44 €
K0371.1300X16	bez těsnění	ocel	18	16,7	M18X1,5	10	1,6	200	3,2	16	2,5x60°	K0371.10	7,96 €
K0371.1300X29	bez těsnění	ocel	31,5	16,7	M18X1,5	10	1,6	200	3,2	16	2,5x60°	K0371.10	8,67 €
K0371.1300X43	bez těsnění	ocel	45	16,7	M18X1,5	10	1,6	200	3,2	16	2,5x60°	K0371.10	9,44 €

Pružné boční opěrky s těsněním

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení 2	D	D1	K	L	L1	±S	SW	X	F cca N	Objednací číslo pro montážní nářadí	Cena
K0371.3020X12	s těsněním	M12	5	2x60°	11,5	6	0,8	10	1,6	20	K0371.06	8,12 €
K0371.3020X20	s těsněním	M12	5	2x60°	19	6	0,8	10	1,6	20	K0371.06	8,48 €
K0371.3020X27	s těsněním	M12	5	2x60°	26,5	6	0,8	10	1,6	20	K0371.06	8,90 €
K0371.3050X12	s těsněním	M12	5	2x60°	11,5	6	0,8	10	1,6	50	K0371.06	8,12 €
K0371.3050X20	s těsněním	M12	5	2x60°	19	6	0,8	10	1,6	50	K0371.06	8,48 €
K0371.3050X27	s těsněním	M12	5	2x60°	26,5	6	0,8	10	1,6	50	K0371.06	8,90 €
K0371.3100X12	s těsněním	M12	5	2x60°	11,5	6	0,8	10	1,6	100	K0371.06	8,12 €
K0371.3100X20	s těsněním	M12	5	2x60°	19	6	0,8	10	1,6	100	K0371.06	8,48 €
K0371.3100X27	s těsněním	M12	5	2x60°	26,5	6	0,8	10	1,6	100	K0371.06	8,90 €
K0371.3040X12	s těsněním	M12	6	2x60°	11,5	10	1	10	1,8	40	K0371.06	8,48 €
K0371.3040X20	s těsněním	M12	6	2x60°	19	10	1	10	1,8	40	K0371.06	8,90 €
K0371.3040X27	s těsněním	M12	6	2x60°	26,5	10	1	10	1,8	40	K0371.06	9,27 €
K0371.3075X12	s těsněním	M12	6	2x60°	11,5	10	1	10	1,8	75	K0371.06	8,48 €
K0371.3075X20	s těsněním	M12	6	2x60°	19	10	1	10	1,8	75	K0371.06	8,90 €
K0371.3075X27	s těsněním	M12	6	2x60°	26,5	10	1	10	1,8	75	K0371.06	9,27 €
K0371.3150X12	s těsněním	M12	6	2x60°	11,5	10	1	10	1,8	100	K0371.06	8,48 €
K0371.3150X20	s těsněním	M12	6	2x60°	19	10	1	10	1,8	100	K0371.06	8,90 €
K0371.3150X27	s těsněním	M12	6	2x60°	26,5	10	1	10	1,8	100	K0371.06	9,27 €
K0371.3100X16	s těsněním	M18X1,5	10	2,5x60°	18	16	1,6	16	3,2	100	K0371.10	8,90 €
K0371.3100X29	s těsněním	M18X1,5	10	2,5x60°	31,5	16	1,6	16	3,2	100	K0371.10	9,64 €
K0371.3100X43	s těsněním	M18X1,5	10	2,5x60°	45	16	1,6	16	3,2	100	K0371.10	10,37 €
K0371.3200X16	s těsněním	M18X1,5	10	2,5x60°	18	16	1,6	16	3,2	150	K0371.10	8,90 €
K0371.3200X29	s těsněním	M18X1,5	10	2,5x60°	31,5	16	1,6	16	3,2	150	K0371.10	9,64 €
K0371.3200X43	s těsněním	M18X1,5	10	2,5x60°	45	16	1,6	16	3,2	150	K0371.10	10,37 €
K0371.3300X16	s těsněním	M18X1,5	10	2,5x60°	18	16	1,6	16	3,2	200	K0371.10	8,90 €
K0371.3300X29	s těsněním	M18X1,5	10	2,5x60°	31,5	16	1,6	16	3,2	200	K0371.10	9,64 €
K0371.3300X43	s těsněním	M18X1,5	10	2,5x60°	45	16	1,6	16	3,2	200	K0371.10	10,37 €
