Popis zboží/obrázky produktu

PopisMateriál:Hliníková profilová trubka.
Hliníkové koncové prvky.
Ocelové vřeteno.Provedení: Přírodní eloxovaná profilová trubka.
Koncové prvky, černě eloxované.Upozornění:Lineární jednotky se používají pro lineární pohyby a polohování. Saně se pohybují pomocí závitového vřetena. Tento pohyb lze provádět buď ručně pomocí ručního kola, nebo pomocí elektrického pohonu. Saně jsou vedeny po profilových kolejnicích bez vůle.Teplotní rozsah:0 °C až +60 °C

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2355 Lineární jednotky hliníkové, čtvercové

176 kB

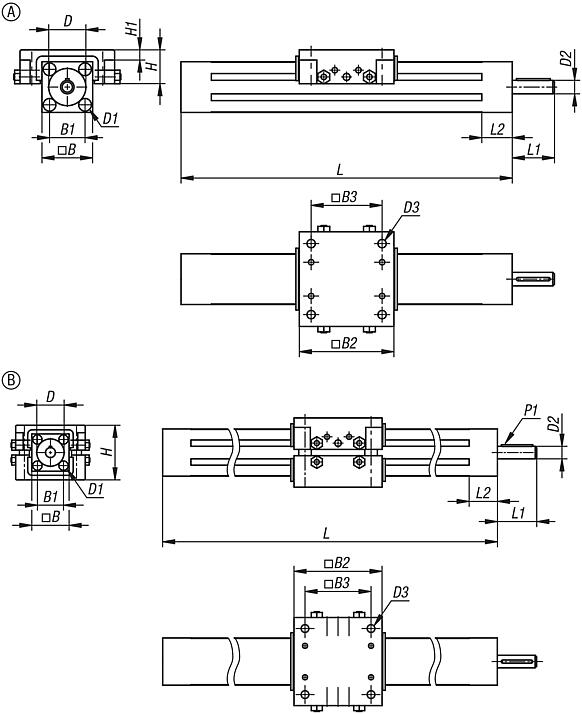

Výkresy (celkový přehled)

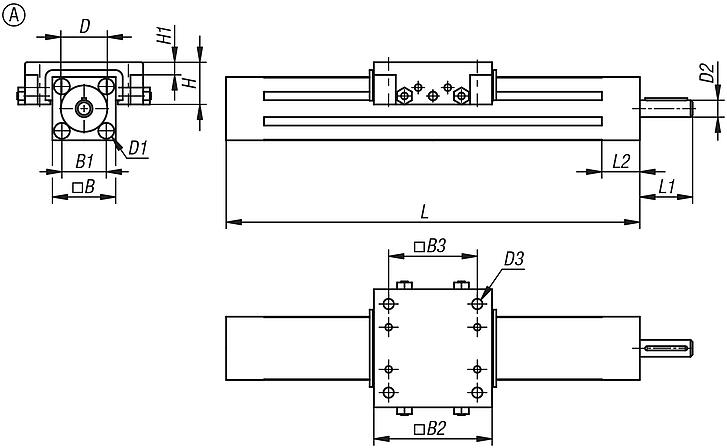

Lineární jednotky hliníkové, čtvercové, provedení A

více informací

Výkresy

Lineární jednotky hliníkové, čtvercové, provedení A

Výběr/filtr zboží

Objednací číslo	Provedení	Typ provedení	B	B1	B2	B3	D	D1	D2	D3	H	H1	Zdvih S	L	L1	L2	Vřeteno	Typ EV	Cena
K2355.030X300	A	Jednostranná montážní deska	30	21	56	42	22	M04x25	8	M6	20	7	204	300	25	18	Tr 14x3	30	386,55 €
K2355.030X500	A	Jednostranná montážní deska	30	21	56	42	22	M04x25	8	M6	20	7	404	500	25	18	Tr 14x3	30	419,82 €
K2355.030X800	A	Jednostranná montážní deska	30	21	56	42	22	M04x25	8	M6	20	7	704	800	25	18	Tr 14x3	30	469,71 €
K2355.040X1000	A	Jednostranná montážní deska	40	29	68	54	28	M05x30	10	M6	26	8	885	1000	28	22	Tr18x4	40	570,48 €
K2355.040X300	A	Jednostranná montážní deska	40	29	68	54	28	M05x30	10	M6	26	8	185	300	28	22	Tr18x4	40	417,66 €
K2355.040X500	A	Jednostranná montážní deska	40	29	68	54	28	M05x30	10	M6	26	8	385	500	28	22	Tr18x4	40	461,32 €
K2355.040X800	A	Jednostranná montážní deska	40	29	68	54	28	M05x30	10	M6	26	8	685	800	28	22	Tr18x4	40	526,82 €
K2355.050X1000	A	Jednostranná montážní deska	50	38	85	67	35	M06x30	12	M8	33	10	860	1000	30	25	Tr 20x4	50	712,95 €
K2355.050X500	A	Jednostranná montážní deska	50	38	85	67	35	M06x30	12	M8	33	10	360	500	30	25	Tr 20x4	50	582,32 €
K2355.050X800	A	Jednostranná montážní deska	50	38	85	67	35	M06x30	12	M8	33	10	660	800	30	25	Tr 20x4	50	660,70 €

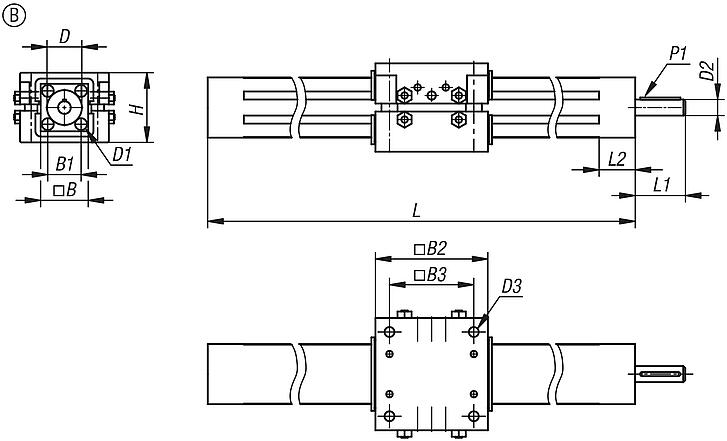

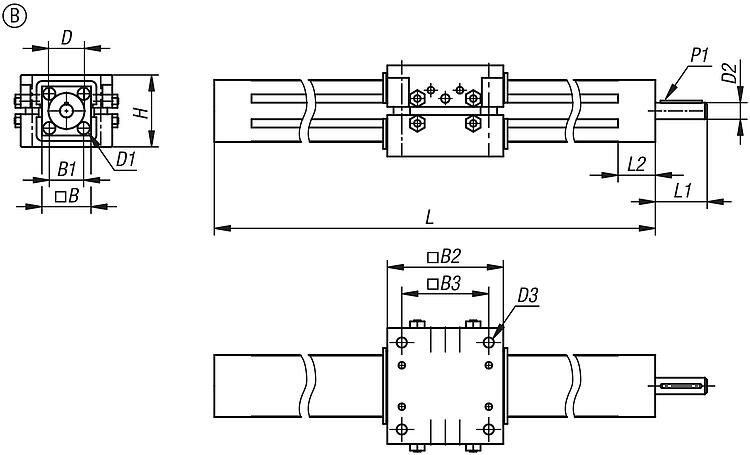

Lineární jednotky hliníkové čtvercové, provedení B

více informací

Výkresy

Lineární jednotky hliníkové čtvercové, provedení B

Výběr/filtr zboží

Objednací číslo	Provedení	Typ provedení	B	B1	B2	B3	D	D1	D2	D3	H	H1	Zdvih S	L	L1	L2	Vřeteno	Typ EV	Cena
K2355.130X300	B	Montážní deska na obou stranách	30	21	56	42	22	M04x25	8	M6	44	7	204	300	25	18	Tr 14x3	30	437,56 €
K2355.130X500	B	Montážní deska na obou stranách	30	21	56	42	22	M04x25	8	M6	44	7	404	500	25	18	Tr 14x3	30	470,82 €
K2355.130X800	B	Montážní deska na obou stranách	30	21	56	42	22	M04x25	8	M6	44	7	704	800	25	18	Tr 14x3	30	520,72 €
K2355.140X1000	B	Montážní deska na obou stranách	40	29	68	54	28	M05x30	10	M6	56	8	885	1000	28	22	Tr18x4	40	611,92 €
K2355.140X300	B	Montážní deska na obou stranách	40	29	68	54	28	M05x30	10	M6	56	8	185	300	28	22	Tr18x4	40	459,11 €
K2355.140X500	B	Montážní deska na obou stranách	40	29	68	54	28	M05x30	10	M6	56	8	385	500	28	22	Tr18x4	40	502,77 €
K2355.140X800	B	Montážní deska na obou stranách	40	29	68	54	28	M05x30	10	M6	56	8	685	800	28	22	Tr18x4	40	568,26 €
K2355.150X1000	B	Montážní deska na obou stranách	50	38	85	67	35	M06x30	12	M8	70	10	860	1000	30	25	Tr 20x4	50	779,48 €
K2355.150X500	B	Montážní deska na obou stranách	50	38	85	67	35	M06x30	12	M8	70	10	360	500	30	25	Tr 20x4	50	648,85 €
K2355.150X800	B	Montážní deska na obou stranách	50	38	85	67	35	M06x30	12	M8	70	10	660	800	30	25	Tr 20x4	50	727,23 €
