Trubkové kloubové spojky z hliníku, s vnitřním ozubením

zpět

Produkty
- Ovládací prvky | normované díly
  - Spojovací prvky na trubky, profilové spojky
    - Trubková spojka
      - Trubkové kloubové spojky z hliníku, s vnitřním ozubením

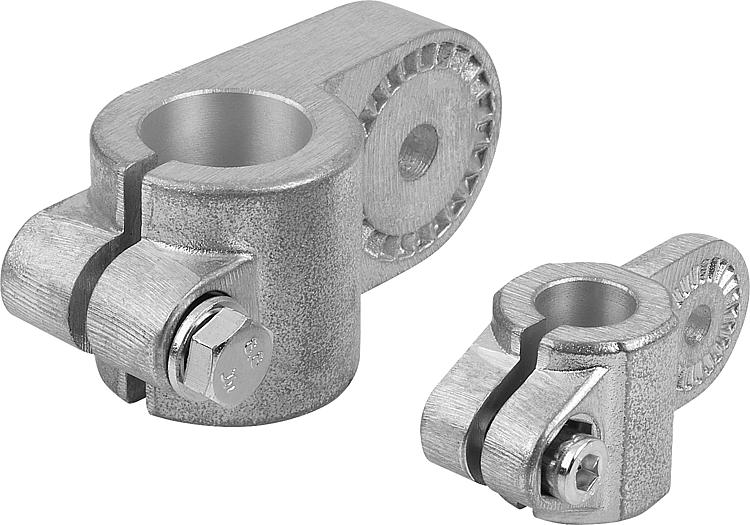

Popis zboží/obrázky produktu

PopisMateriál:Hliníková litina.
Svěrací šroub s maticí, ocel.Provedení: Hladce vyleštěno.
Svěrací šroub s maticí, pozinkováno.Upozornění:Trubkové kloubové spojky s vnitřním ozubením lze s trubkovými kloubovými spojkami s vnějším ozubením (K0485) spojit do jednoho kloubového prvku.

Max. krouticí moment k dotažení svěracích šroubů:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.Na vyžádání:Upínací páka pro upevnění.Příslušenství:- Šestihranná matice DIN 985
- Šestihranné šrouby DIN 933

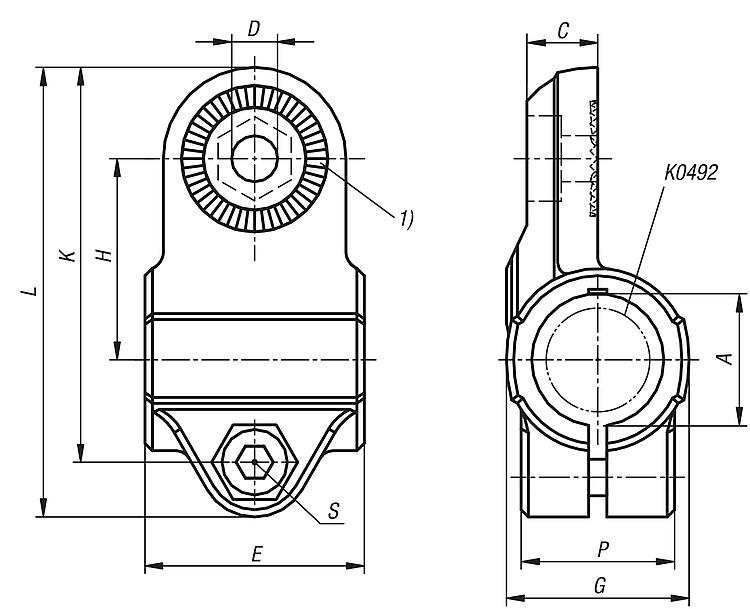

- Šroub s válcovou hlavou DIN 6912Odkaz na výkres:

1) 15° ozubení

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0486 Trubkové kloubové spojky z hliníku, s vnitřním ozubením

329 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	A	C	D	E	G	H	K	L	P	S	F kN	Mb (Nm)	Mv (Nm)	Cena
K0486.512	12,1	10,5	7,5	30	26	27	56	64,5	21	M6	2,7	38	15	13,98 €
K0486.514	14,1	10,5	7,5	30	26	27	56	64,5	21	M6	2,7	38	15	13,98 €
K0486.516	16,1	10,5	7,5	30	26	27	56	64,5	21	M6	2,7	38	15	13,98 €
K0486.518	18,1	10,5	7,5	30	26	27	56	64,5	21	M6	2,7	38	15	13,98 €
K0486.520	20	16	9	40	40	43	85	93	33	M8	6	133	85	14,78 €
K0486.525	25,1	16	9	40	40	43	85	93	33	M8	6	133	85	14,78 €
K0486.530	30,1	16	9	40	40	43	85	93	33	M8	6	133	85	14,78 €
K0486.540	40,2	22	11	56	56	60	116	128	48	M10	5,8	264	138	24,70 €
