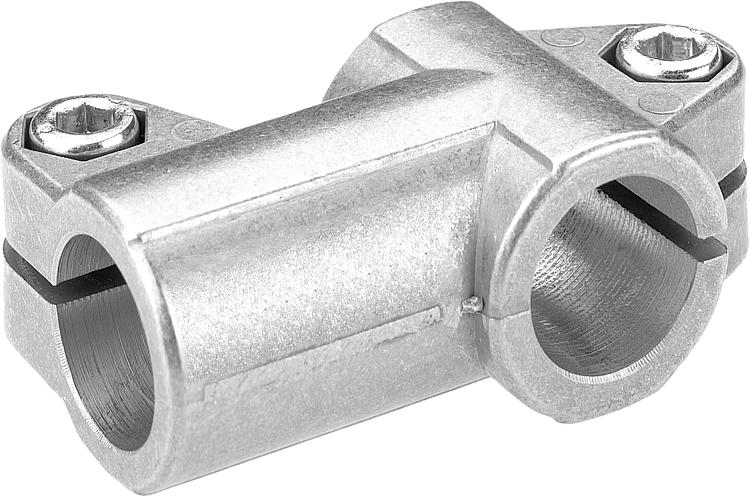

Popis zboží/obrázky produktu

PopisMateriál:Hliníková litina.
Válcový šroub podle DIN 7984 a šestihranná matice podle DIN 985, z oceli.Provedení: Hladce vyleštěno.
Šroub s válcovou hlavou a šestihranná matice, pozinkované.Na vyžádání:Svěrací páka pro upevnění a jiné průměry.Příslušenství:- Trubky s kruhovým a čtvercovým profilem K0493Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0475 Trubkové spojky tvaru T hliník

708 kB

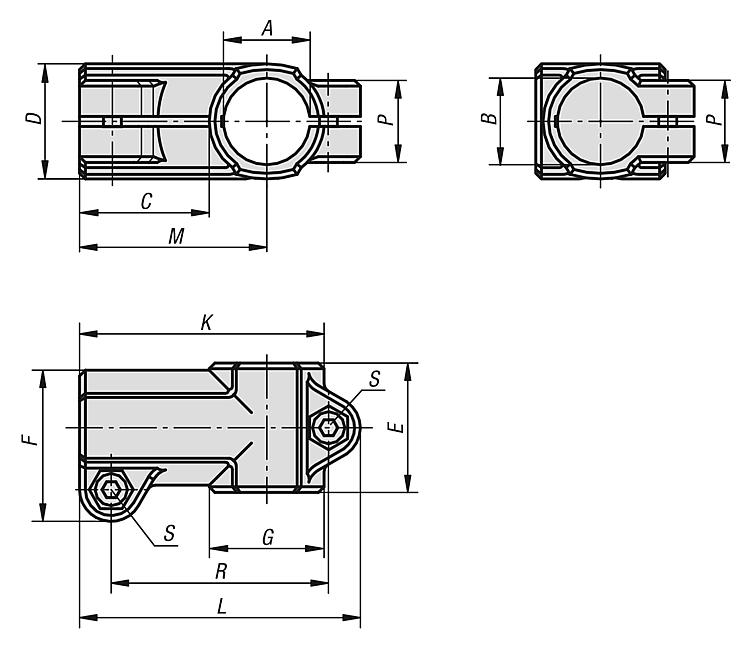

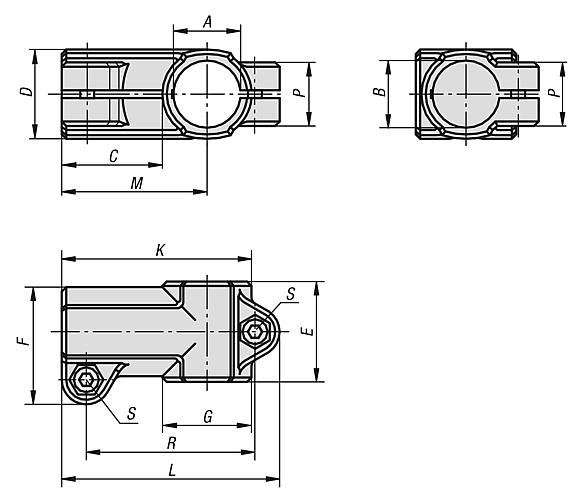

Výkresy

Výběr/filtr zboží

Objednací číslo	A	B	C	D	E	F	G	K	L	M	P	R	S	Cena
K0475.51212	12,1	12,1	28	25	32	35,5	25	56	66	43	23	49	M6x20	14,15 €
K0475.51414	14,1	14,1	28	25	32	35,5	25	56	66	43	23	49	M6x20	14,15 €
K0475.51515	15,1	15,1	28	25	32	35,5	25	56	66	43	23	49	M6x20	14,15 €
K0475.51616	16,1	16,1	28	25	32	35,5	25	56	66	43	23	49	M6x20	14,15 €
K0475.51818	18,1	18,1	28	25	32	35,5	25	56	66	43	23	49	M6x20	14,15 €
K0475.52020	20,1	20,1	38	40	45	53	40	80	93	60	33	72,5	M8x25	16,37 €
K0475.52525	25,1	25,1	38	40	45	53	40	80	93	60	33	72,5	M8x25	16,37 €
K0475.53030	30,1	30,1	38	40	45	53	40	80	93	60	33	72,5	M8x25	16,37 €
K0475.54040	40,15	40,15	55	56	60	74	56	116	134	88	40	108	M10x30	25,38 €
K0475.55050	50,22	50,22	63	66	66	84	66	131	149	98	45	123	M10x35	26,30 €
