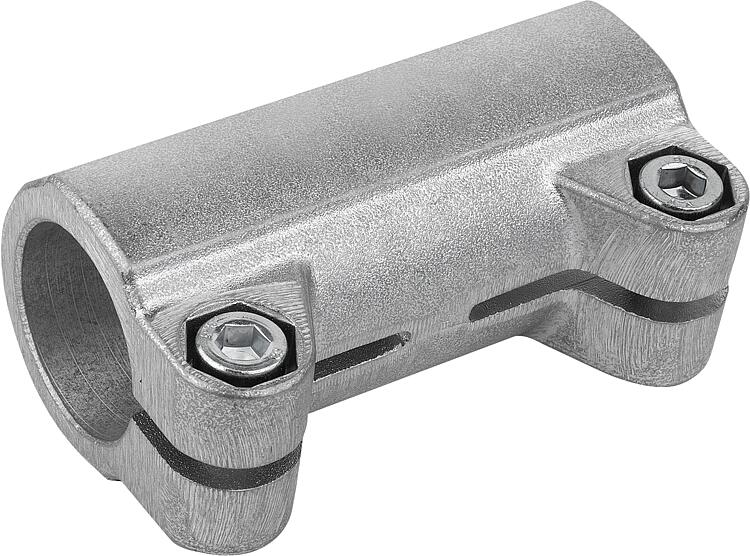

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Hliníková litina.
Válcový šroub podle DIN 7984 a šestihranná matice podle DIN 985, z oceli.Provedení: Hladce vyleštěno.
Šroub s válcovou hlavou a šestihranná matice, pozinkované.Na vyžádání:Upínací páka pro upevnění.Příslušenství:- Trubky s kruhovým a čtvercovým profilem K0493Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0483 Trubkové spojky, přímé, z hliníku

342 kB

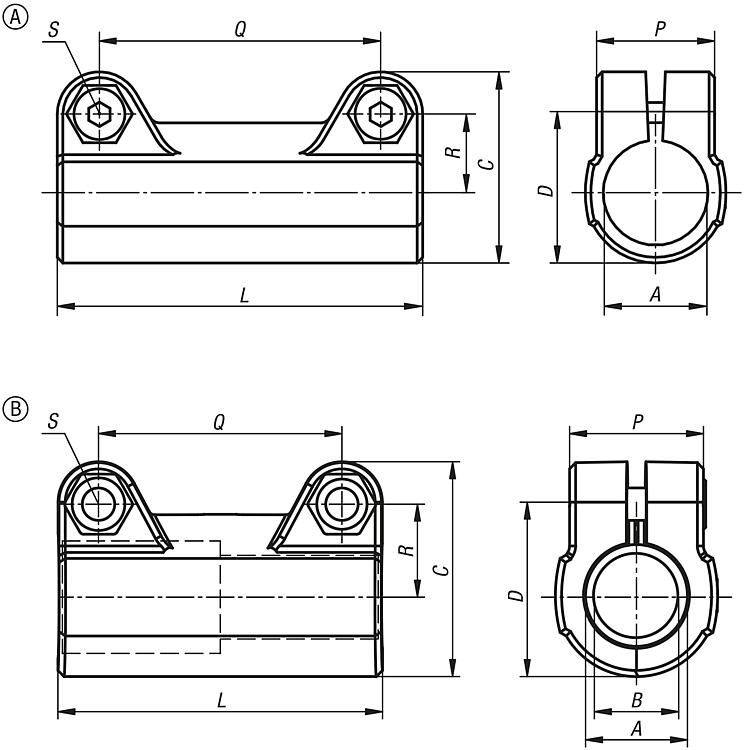

Výkresy (celkový přehled)

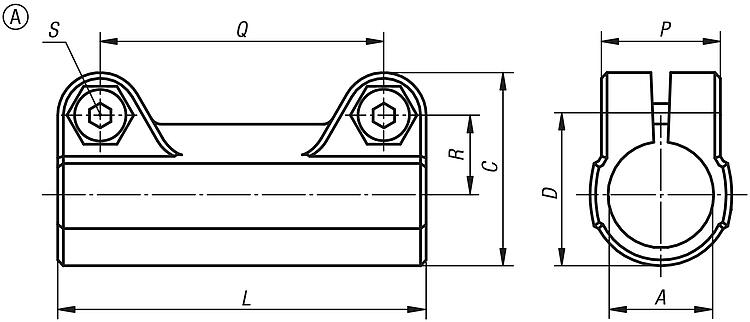

Trubkové spojky, přímé, z hliníku, provedení A

více informací

Výkresy

Trubkové spojky, přímé, z hliníku, provedení A

Výběr/filtr zboží

Objednací číslo	Provedení	A	C	D	L	P	Q	R	S	Cena
K0483.52020	A	20,1	53	40	80	33	60	22,5	M8x25	15,46 €
K0483.52525	A	25,1	53	40	80	33	60	22,5	M8x25	15,46 €
K0483.53030	A	30,1	53	40	80	33	60	22,5	M8x25	15,46 €
K0483.54040	A	40,17	73	56	120	40	94	32	M10x30	28,61 €
K0483.55050	A	50,22	84	66	140	45	114	38	M10x35	29,67 €
K0483.56060	A	60,27	103	80	150	58	118	47	M12x45	36,80 €

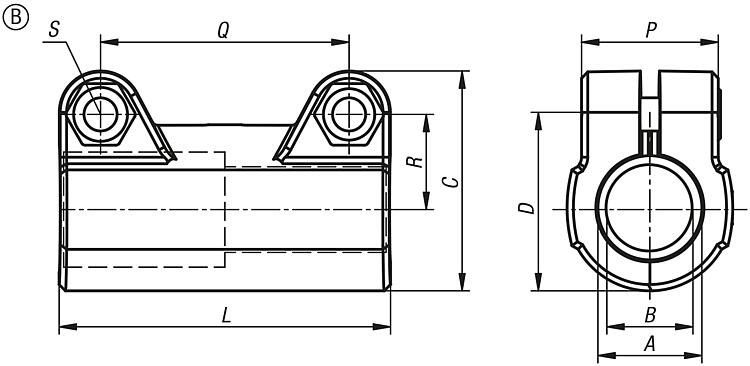

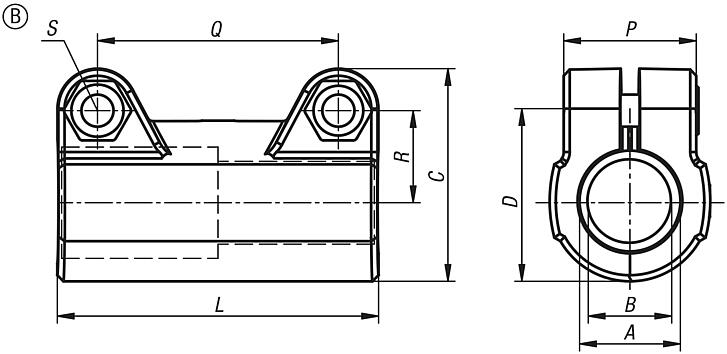

Trubkové spojky, přímé, z hliníku, provedení B

více informací

Výkresy

Trubkové spojky, přímé, z hliníku, provedení B

Výběr/filtr zboží

Objednací číslo	Provedení	A	B	C	D	L	P	Q	R	S	Cena
K0483.53025	B	30,1	25,1	53	40	80	33	60	22,5	M8x25	15,46 €
K0483.54032	B	40,17	32,15	73	56	120	40	94	32	M10x30	27,46 €
K0483.55040	B	50,22	40,17	84	66	140	45	114	38	M10x35	28,47 €
K0483.56048	B	60,27	48,27	103	80	150	58	118	47	M12x45	57,82 €
