K0472Trubkové spojky křížové nerezová ocel |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Nerezová ocel, jemný odlitek 1.4308.
Šroub s válcovou hlavou ISO 4762 a šestihranná matice ISO 4032, nerezová ocel.
Od Ø 30 mm šroub se šestihrannou hlavou ISO 4017, nerezová ocel.
Upozornění:Trubkové spojky s průměry 30 a 40 mm jsou opatřeny krytem závitu ze silikonu, které chrání závit šroubu se šestihrannou hlavou před nečistotami a poškozením.Na vyžádání:Upínací páka pro upevnění.Příslušenství:- Trubky s kruhovým a čtvercovým profilem K0493Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

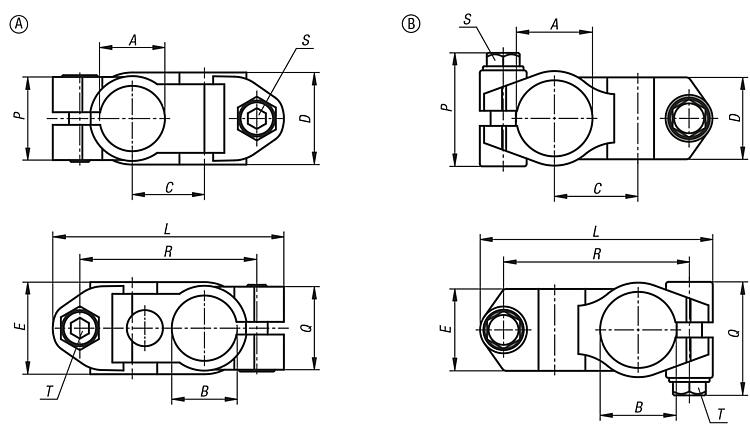

Výkresy (celkový přehled) |

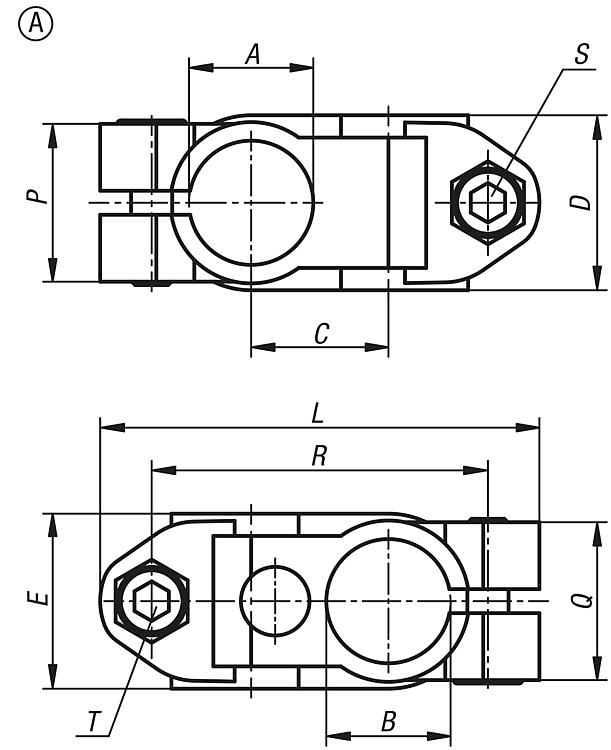

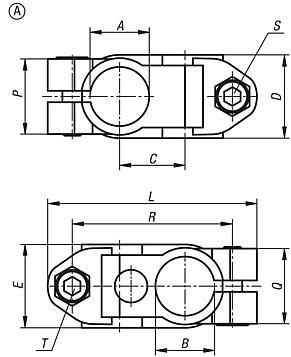

| Objednací číslo | Provedení | A | B | C | D
| E | L | P | Q | R | S | T | CAD | Přís. | Cena | Objednat |
|---|
| K0472.11212 | A | 12,1 | 12,1 | 20 | 25,5 | 25,5 | 64 | 23 | 23 | 49 | M6x18 | M6x18 |  | | 31,53 € | | | K0472.11414 | A | 14,1 | 14,1 | 20 | 25,5 | 25,5 | 64 | 23 | 23 | 49 | M6x18 | M6x18 | | | 31,53 € | | | K0472.11616 | A | 16,1 | 16,1 | 20 | 25,5 | 25,5 | 64 | 23 | 23 | 49 | M6x18 | M6x18 | | | 31,53 € | | | K0472.11818 | A | 18,1 | 18,1 | 20 | 25,5 | 25,5 | 64 | 23 | 23 | 49 | M6x18 | M6x18 | | | 31,53 € | | | K0472.12020 | A | 20,1 | 20,1 | 21 | 25,5 | 25,5 | 64 | 23 | 23 | 49 | M6x18 | M6x18 | | | 34,85 € | |
|

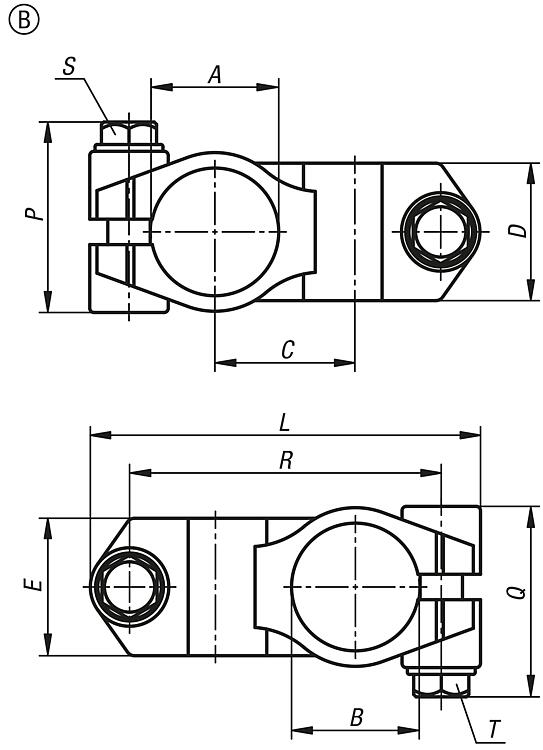

| Objednací číslo | Provedení | A | B | C | D
| E | L | P | Q | R | S | T | CAD | Přís. | Cena | Objednat |
|---|
| K0472.13030 | B | 30,1 | 30,1 | 33 | 32,4 | 32,4 | 92 | 45.5 | 45.5 | 73,5 | M8x30 | M8x30 | | | 64,43 € | | | K0472.14040 | B | 40,17 | 40,17 | 42 | 40,4 | 40,4 | 118 | 52 | 52 | 95,5 | M10x35 | M10x35 | | | 88,03 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
