K0475Trubkové spojky tvaru T nerezová ocel |
zpět |
|
|
PopisMateriál:Nerezová ocel, jemný odlitek 1.4308.
Šroub s válcovou hlavou ISO 4762 a šestihranná matice ISO 4032, nerezová ocel.
Od Ø 30 mm šroub se šestihrannou hlavou ISO 4017, nerezová ocel.
Provedení: Elektrolyticky leštěno.Na vyžádání:Upínací páka pro upevnění.Příslušenství:- Trubky s kruhovým a čtvercovým profilem K0493Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

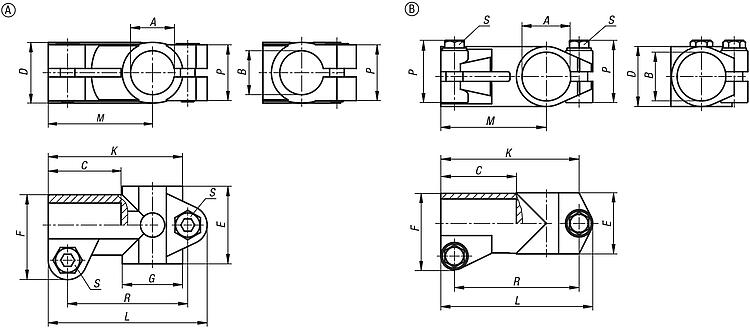

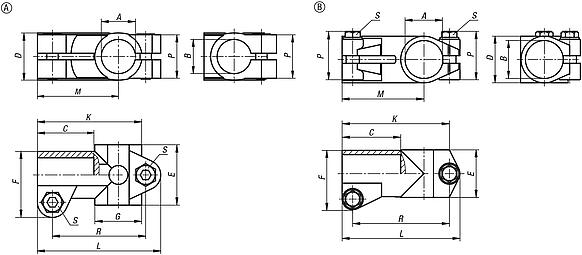

Výkresy (celkový přehled) |
| Objednací číslo | Provedení | A | B | C | D
| E | F | K | L | M | P | R | S | CAD | Přís. | Cena | Objednat |
|---|

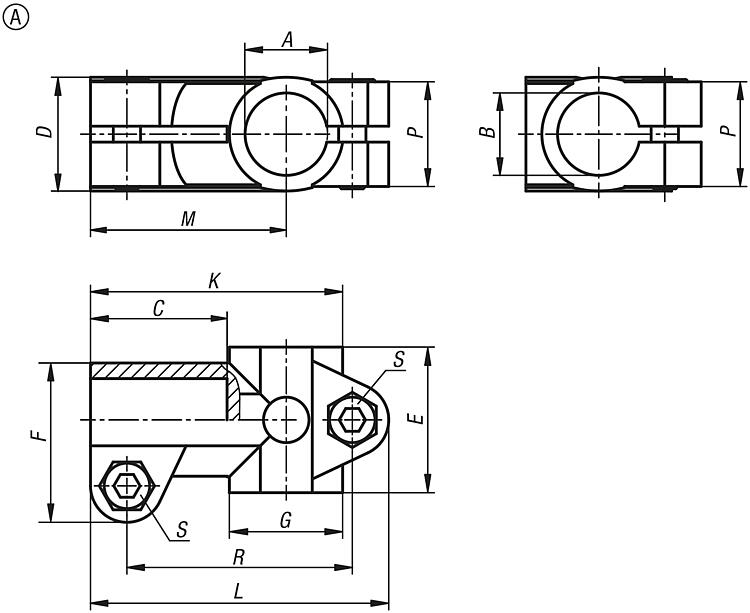

| K0475.11212 | A | 12,1 | 12,1 | 30,5 | 25 | 32 | 35 | 55,5 | 65,5 | 43 | 23 | 49,5 | M6x18 |  | | 31,53 € | | | K0475.11414 | A | 14,1 | 14,1 | 30,5 | 25 | 32 | 35 | 55,5 | 65,5 | 43 | 23 | 49,5 | M6x18 | | | 31,53 € | | | K0475.11616 | A | 16,1 | 16,1 | 30,5 | 25 | 32 | 35 | 55,5 | 65,5 | 43 | 23 | 49,5 | M6x18 | | | 31,53 € | | | K0475.11818 | A | 18,1 | 18,1 | 30,5 | 25 | 32 | 35 | 55,5 | 65,5 | 43 | 23 | 49,5 | M6x18 | | | 31,53 € | | | K0475.12020 | A | 20,1 | 20,1 | 30,5 | 25 | 32 | 35 | 55,5 | 65,5 | 43 | 23 | 49,5 | M6x18 | | | 34,85 € | |
|
| Objednací číslo | Provedení | A | B | C | D
| E | F | K | L | M | P | R | S | CAD | Přís. | Cena | Objednat |
|---|

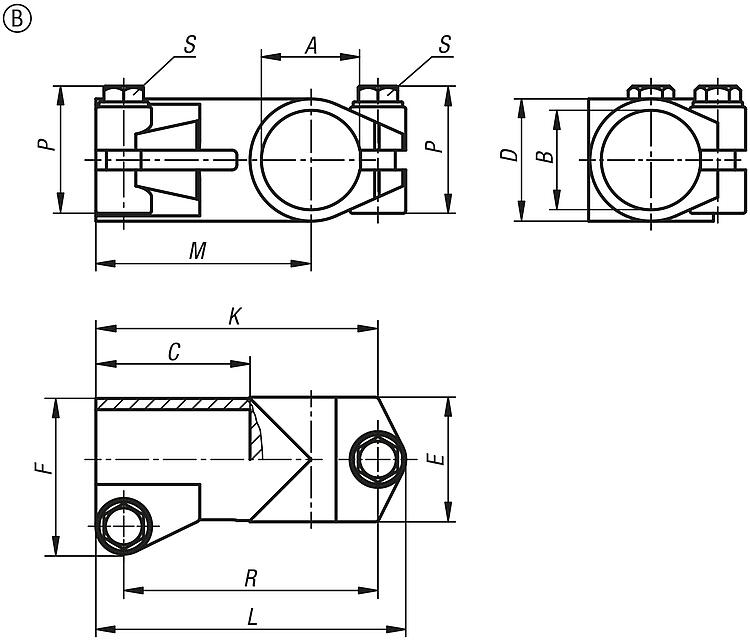

| K0475.13030 | B | 30,1 | 30,1 | 40 | 38,4 | 38 | 48 | 78 | 87 | 58 | 45.5 | 69 | M8x30 | | | 70,77 € | | | K0475.14040 | B | 40,17 | 40,17 | 60 | 50,4 | 50 | 63 | 112 | 124,9 | 87 | 52 | 102,5 | M10x35 | | | 113,80 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
