Popis zboží/obrázky produktu

PopisMateriál:Vačka z nástrojové oceli.
Stopka a úchyt ze zušlechtěné oceli.
Kulová koncovka z duroplastu PF31.Provedení: Vačka a stopka vytvrzená a brynýrovaná.
Úchyt brynýrovaný.
Kulová koncovka, černá.Upozornění:* Přípustná síla ruky pro rukojeť.Příslušenství:Standardní rukojeti K0915.
Rukojeti k zašroubování s omezením krouticího momentu K0916.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0914 Tlačné upínače

263 kB

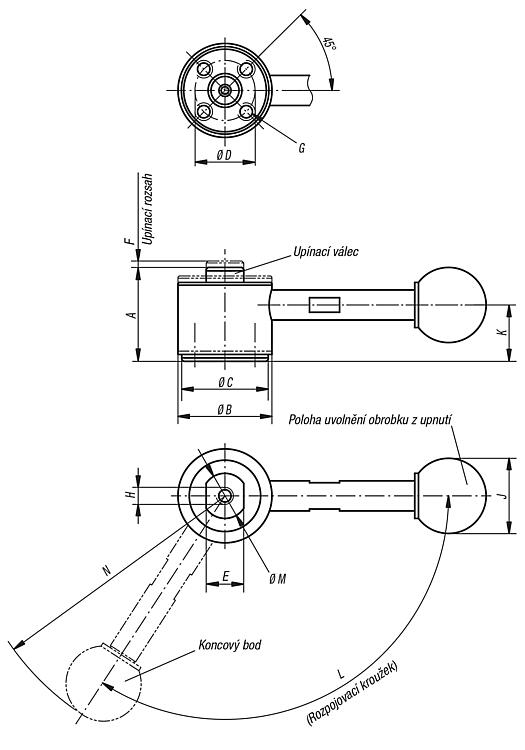

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení 1	A min.	A max.	B	C	D	E	F	G	H	J	K	L	M	N	Upínací síla N	Ruční síla FH N	Cena
K0914.252500	bez rukojeti	25	26,7	25	23	16	10	1,7	M4 x 6	M4x6	-	15	123°	12	-	3000	150*	162,18 €
K0914.252501	s rukojetí	25	26,7	25	23	16	10	1,7	M4 x 6	M4x6	20	15	123°	12	69,5	3000	150*	176,19 €
K0914.323200	bez rukojeti	32	34,5	32	30	20	13	2,5	M6 x 9	M6 x 9	-	19,5	135°	15	-	4000	200*	187,38 €
K0914.323201	s rukojetí	32	34,5	32	30	20	13	2,5	M6 x 9	M6 x 9	25	19,5	135°	15	103	4000	200*	204,15 €
