K0911Upínací čep (Heavy) |
zpět |
|

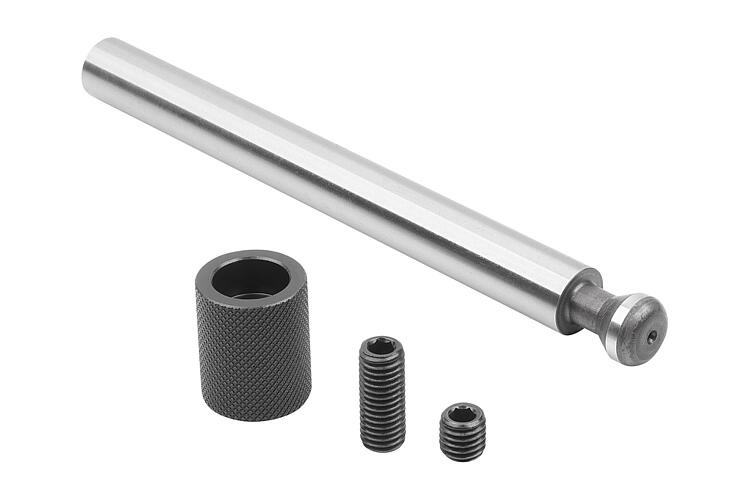

Popis zboží/obrázky produktu |
|
|
PopisMateriál:Čep ze zušlechtěné oceli.
Rýhovaný knoflík ze zušlechtěné oceliProvedení: Čep zušlechtěný a broušený.
Rýhovaný knoflík zušlechtěný a brynýrovaný.Upozornění:Délku upínacího čepu musí zákazník přizpůsobit obrobku.
Rozměr C určuje délku upínacího čepu v neopracovaném stavu..
Rozměr C musí zákazník upravit podle tloušťky obrobku.
Na upínacím čepu je pak třeba vyříznout rozměr závitu J.

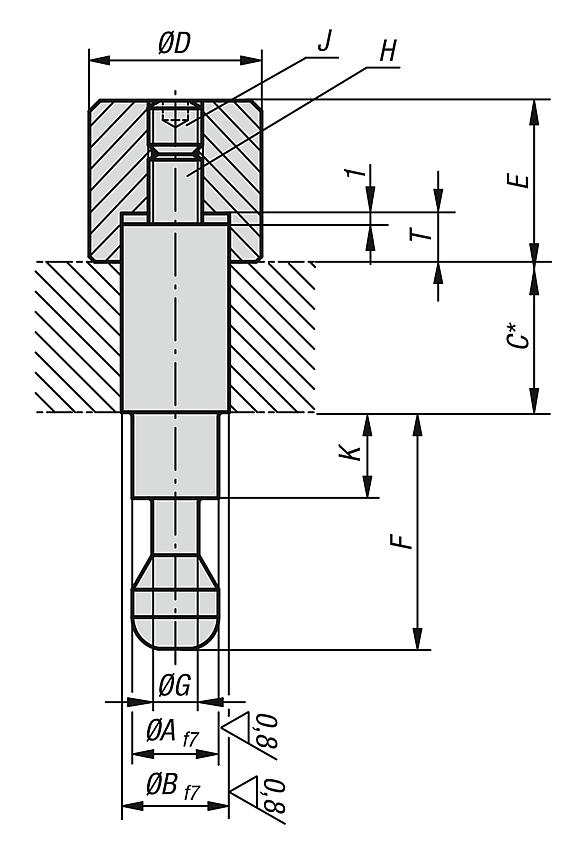

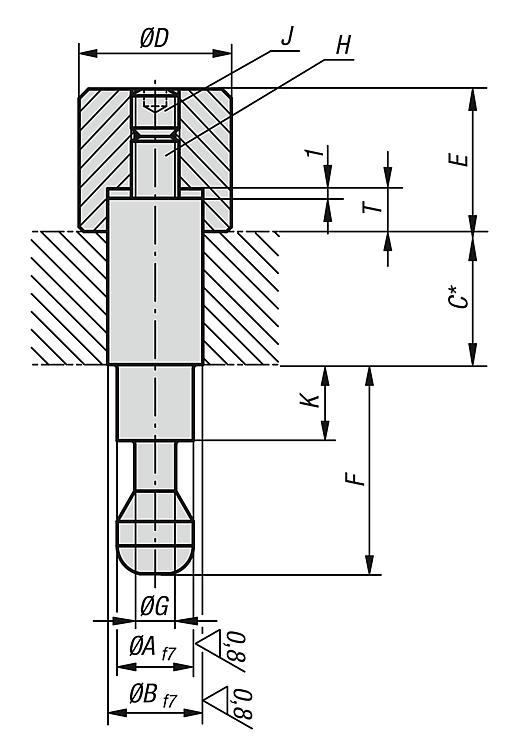

Pro určení délky upínacího čepu je třeba dodržet montážní výkres.
Po opracování upínacího čepu na správnou celkovou délku se k upínacímu čepu pomocí dvou šroubů s drážkou připevní rýhovaný ovládací knoflík a zajistí se.
Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
| A | B | C | D
| E | F | G | H | J | K | T | Hodí se pro | CAD | Přís. | Cena | Objednat |
|---|
| K0911.412100 | 12 | 12 | 100 | 18 | 23 | 38 | 6,5 | M8 | M8x8 | 21,5 | 7 | K0911.506501 |  | | 51,45 € | | | K0911.416100 | 12 | 16 | 100 | 24 | 23 | 38 | 6,5 | M8 | M8x8 | 21,5 | 7 | K0911.506501 | | | 60,97 € | | | K0911.516120 | 16 | 16 | 120 | 24 | 29 | 48 | 9,5 | M10 | M10x10 | 28 | 9 | K0911.638001 | | | 54,26 € | | | K0911.520120 | 16 | 20 | 120 | 30 | 29 | 48 | 9,5 | M10 | M10x10 | 28 | 9 | K0911.638001 | | | 64,88 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
