Popis zboží/obrázky produktu |
|
|

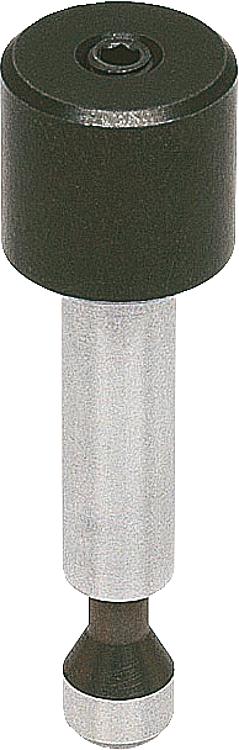

PopisMateriál:Čep ze zušlechtěné oceli.
Rýhovaný knoflík ze zušlechtěné oceliProvedení: Čep zušlechtěný a broušený.
Rýhovaný knoflík zušlechtěný a brynýrovaný.Upozornění:Délku upínacího čepu musí zákazník přizpůsobit obrobku.

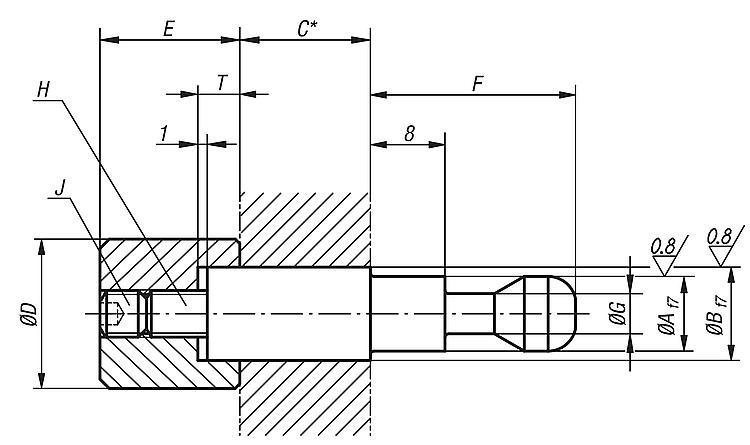

Rozměr C určuje délku upínacího čepu v neopracovaném stavu..
Rozměr C musí zákazník upravit podle tloušťky obrobku.
Na upínacím čepu je pak třeba vyříznout rozměr závitu J.

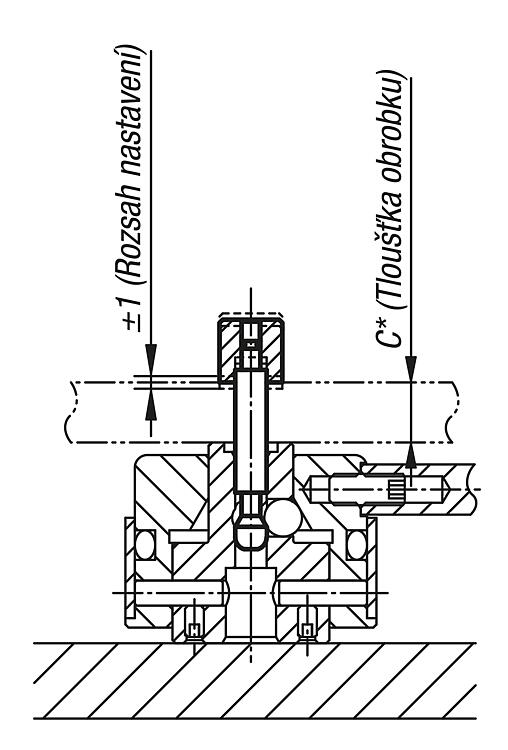

Pro určení délky upínacího čepu je třeba dodržet montážní výkres.

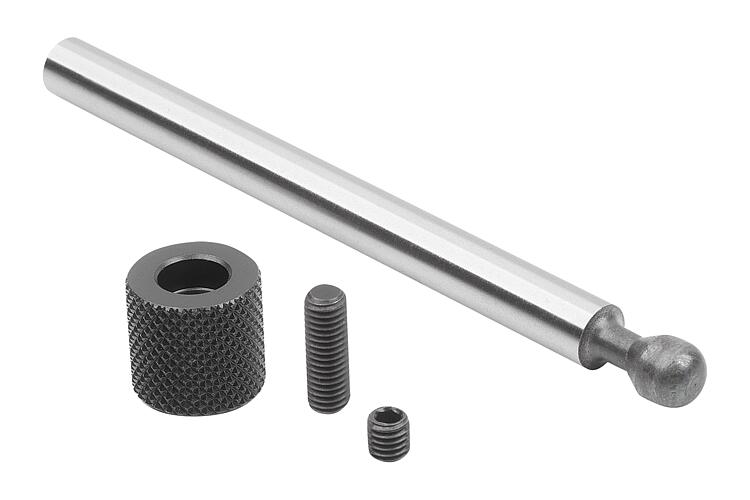

Po opracování upínacího čepu na správnou celkovou délku se k upínacímu čepu pomocí dvou šroubů s drážkou připevní rýhovaný ovládací knoflík a zajistí se.
Příslušenství:k:
K0910.3240... pro K0910.005050 a K0910.006050,
K0910.4050... pro K0910.008080 a K0910.010080Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
