Popis zboží/obrázky produktu |
|
|
PopisMateriál:Zušlechtěná ocel.Provedení: Brynýrováno.Upozornění:Upínací šrouby jsou vybaveny patentovaným klínovým upínacím systémem. Tento systém umožňuje při snadné manuální obsluze vyvození nejvyšších upínacích sil za použití nízkých utahovacích momentů. Klínový upínací systém je v každé upínací poloze samosvorný. Díky vnějšímu závitu upínacího šroubu lze rychle překonat delší dráhu, než dojde pomocí klínového upínacího systému k upnutí (zdvih až 2,2 mm). Upínací šrouby nacházejí mnohostranné vyžití zejména u lisovacích, razicích a obráběcích strojů, a také při výrobě přípravků a v konstrukci provozních prostředků.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

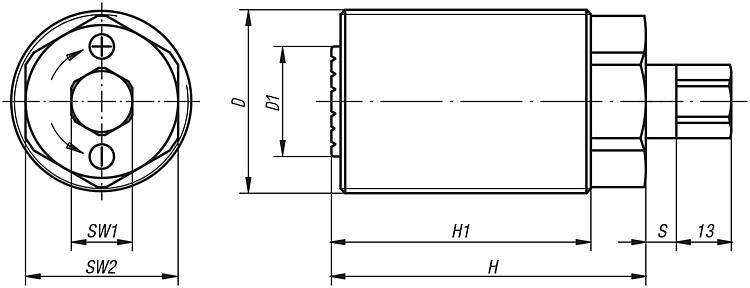

| Objednací číslo | D | D1 | H | H1 | S | SW1 | SW2 | Max.
upínací
zdvih | Jmenovitá
upínací síla
kN | Max.
statické
zatížení kN | Max. utahovací moment
u vel. klíče 1
(Nm) | CAD | Přís. | Cena | Objednat |
|---|
| K2431.36 | M36x3 | 19 | 73 | 62 | 5 | 13 | 30 | 1,5 | 40 | 80 | 45 |  | | 0,00 € | | | K2431.48 | M48X3 | 28 | 90 | 75 | 7,5 | 17 | 41 | 2,2 | 80 | 160 | 90 | | | 0,00 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
