K0021Upínací prvek „arness“ |
zpět |
|

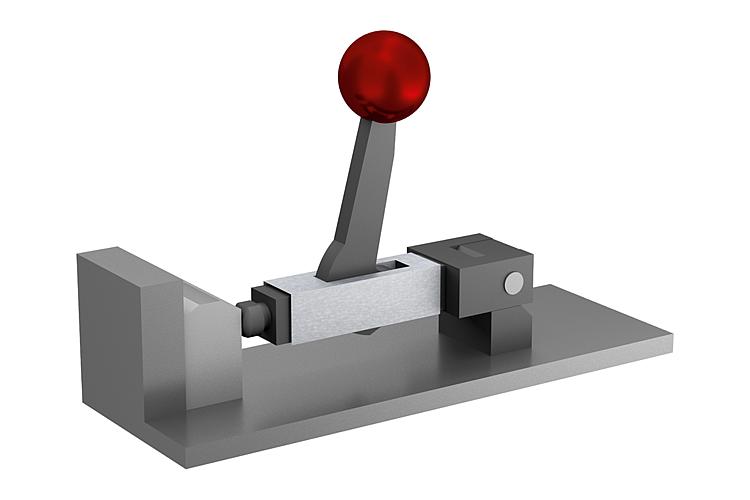

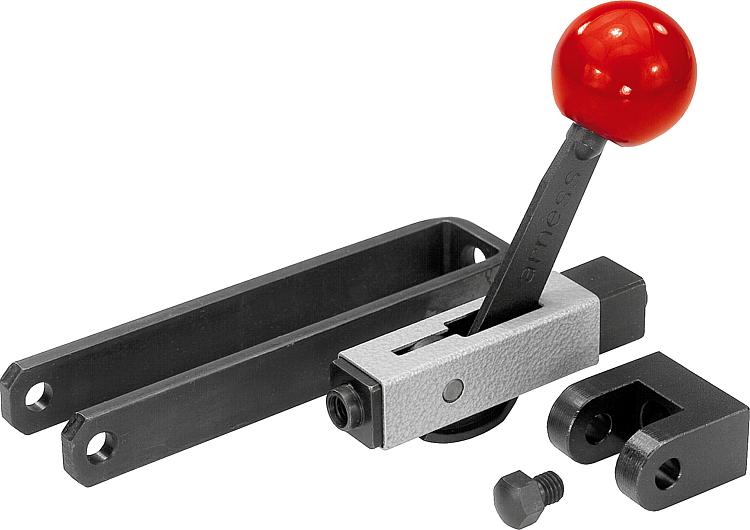

Popis zboží/obrázky produktu |
|
|
PopisMateriál:Ocel.
Kulový knoflík duroplast PF 31.Provedení: Pouzdro stříbrně šedé barvy, s kovovým tepáním.
Všechny ostatní díly stejně tak doplňkové díly brynýrovány.
Kulový červený knoflík.Upozornění:Dráha přistavení je 12 mm. V rámci krátké upínací dráhy upínání (1,5 mm) je prvek v každé poloze samosvorný. Je proto možné pevně upnout pracovní díly s tolerancí až do 1 mm. Upínací prvek "arness" je možné zabudovat v každé horizontální i vertikální poloze.
Aby bylo dosaženo individuálního přizpůsobení různým možnostem, bylo vyvinuto několik normovaných dopňkových dílů. Jsou dodávány jako zvláštní příslušenství. Všechny vysoce namáhané díly křivkového systému a tlačný díl jsou legovány a kaleny.
Nejvyšší přípustná síla je 4905 N. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

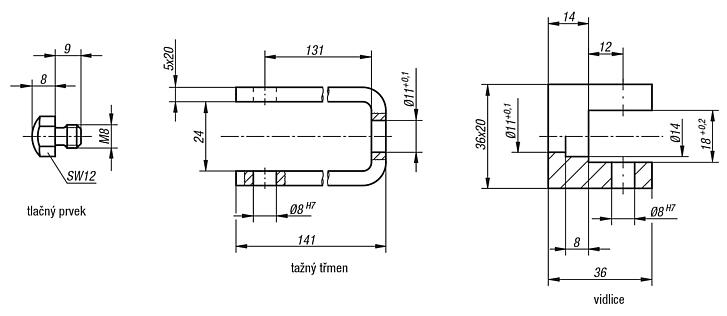

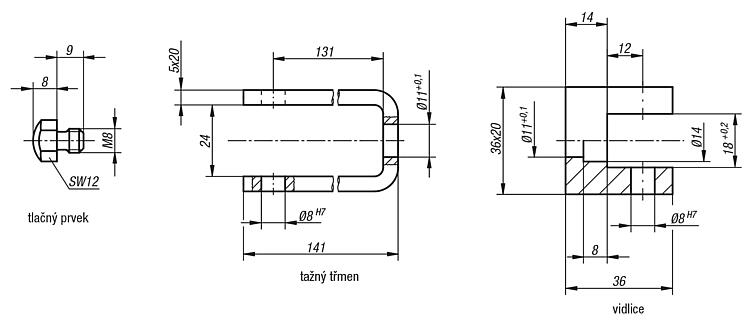

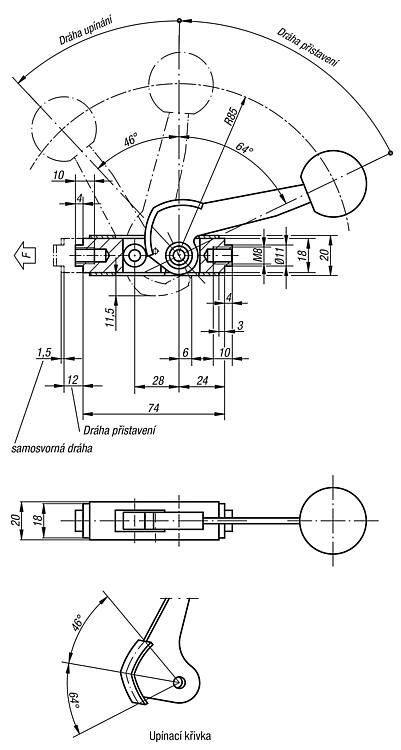

Výkresy (celkový přehled) |
Objednací číslo
| Rozměry | CAD | Přís. | Cena | Objednat |
|---|
| K0021.01 | viz výkres |  | | 122,46 € | |
|
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
