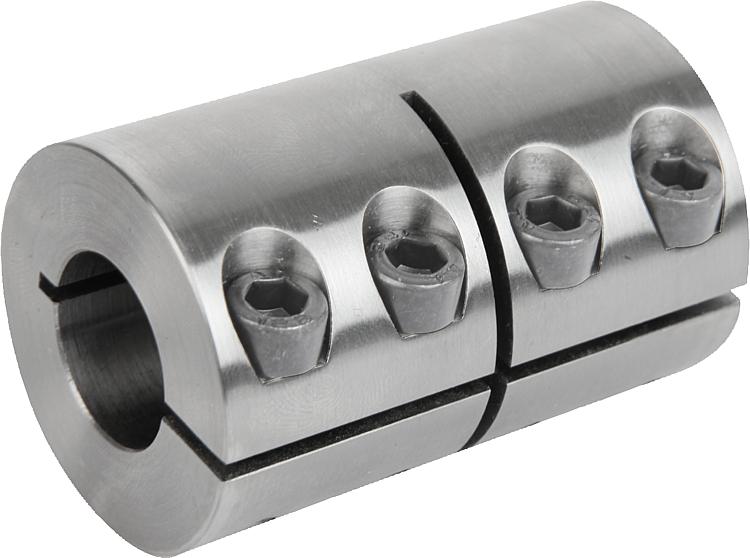

K2064Tuhé spojky proříznuté |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Provedení: Ocel brynýrovaná.
Nerezová ocel bez povrchové úpravy.Upozornění:Tuhé spojky přenášejí velké krouticí momenty bez vůle a s torzní tuhostí. Používají se tehdy, nejsou-li hřídele přesazené nebo nejsou-li přítomny chyby souběžnosti. Jsou odolné vůči otěru a bezúdržbové. Díky pojistce šroubu nedochází u šroubů k uvolňování v důsledku vibrací.
Přenos max. jmenovitého momentu lze dosáhnout při optimální montáži a rozměrové stálosti hřídelů.
Max. otáčky 4000 ot./min.Teplotní rozsah:-40 °C - +175 °C.Na vyžádání:Jiné rozměry. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

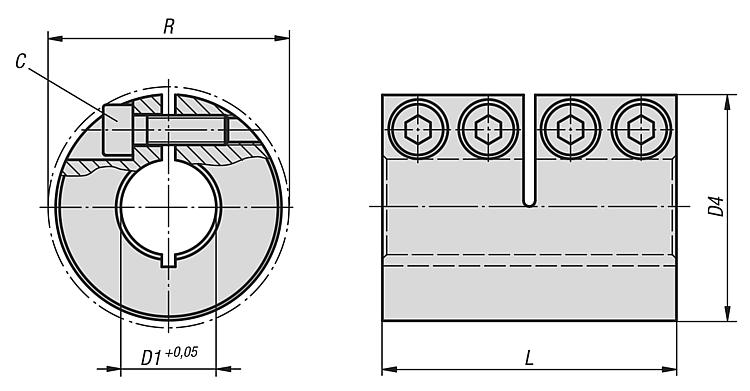

Objednací číslo
| Materiál
základní
těleso | C
(DIN 912-12.9) | Utahovací
moment
šroubů Nm | D1 | D4 | L | R | Jmenovitý
moment
Nm | CAD | Přís. | Cena | Objednat |
|---|
| K2064.1080 | ocel | M3x8 | 2,1 | 8 | 24 | 35 | 26,8 | 50 |  | | 25,74 € | | | K2064.1100 | ocel | M4x12 | 4,6 | 10 | 29 | 45 | 32,7 | 70 | | | 27,83 € | | | K2064.1120 | ocel | M4x12 | 4,6 | 12 | 29 | 45 | 32,7 | 70 | | | 27,83 € | | | K2064.1140 | ocel | M5x16 | 9,5 | 14 | 34 | 50 | 39,4 | 190 | | | 34,57 € | | | K2064.1150 | ocel | M5x16 | 9,5 | 15 | 34 | 50 | 39,4 | 190 | | | 34,57 € | | | K2064.1160 | ocel | M5x16 | 9,5 | 16 | 34 | 50 | 39,4 | 190 | | | 34,57 € | | | K2064.1190 | ocel | M6x18 | 16 | 19 | 42 | 65 | 48,2 | 300 | | | 38,08 € | | | K2064.1200 | ocel | M6x18 | 16 | 20 | 42 | 65 | 48,2 | 350 | | | 38,08 € | | | K2064.1350 | ocel | M8x25 | 39 | 35 | 67 | 95 | 74,1 | 1100 | | | 75,42 € | | | K2064.1250 | ocel | M6x18 | 16 | 25 | 45 | 75 | 50,8 | 390 | | | 45,99 € | | | K2064.1300 | ocel | M6x18 | 16 | 30 | 54 | 83 | 58,6 | 475 | | | 55,08 € | | | K2064.1400 | ocel | M8x25 | 39 | 40 | 77 | 108 | 83,4 | 1325 | | | 115,18 € | | | K2064.1500 | ocel | M10x25 | 77 | 50 | 85 | 124 | 93,2 | 2250 | | | 139,73 € | |
| Objednací číslo | Materiál
základní
těleso | C
(DIN 912 A2-70) | Utahovací
moment
šroubů Nm | D1 | D4 | L | R | Jmenovitý
moment
Nm | CAD | Přís. | Cena | Objednat |
|---|
| K2064.2080 | nerezová ocel | M3x8 | 1,1 | 8 | 24 | 35 | 26,8 | 16 | | | 33,04 € | | | K2064.2100 | nerezová ocel | M4x12 | 2,5 | 10 | 29 | 45 | 32,7 | 70 | | | 37,50 € | | | K2064.2120 | nerezová ocel | M4x12 | 2,5 | 12 | 29 | 45 | 32,7 | 70 | | | 37,50 € | | | K2064.2140 | nerezová ocel | M5x16 | 5,4 | 14 | 34 | 50 | 39,4 | 160 | | | 45,99 € | | | K2064.2150 | nerezová ocel | M5x16 | 5,4 | 15 | 34 | 50 | 39,4 | 160 | | | 45,99 € | | | K2064.2160 | nerezová ocel | M5x16 | 5,4 | 16 | 34 | 50 | 39,4 | 160 | | | 45,99 € | | | K2064.2190 | nerezová ocel | M6x18 | 9,6 | 19 | 42 | 65 | 48,2 | 260 | | | 57,99 € | | | K2064.2200 | nerezová ocel | M6x18 | 9,6 | 20 | 42 | 65 | 48,2 | 300 | | | 57,99 € | | | K2064.2250 | nerezová ocel | M6x18 | 9,6 | 25 | 45 | 75 | 50,8 | 325 | | | 68,84 € | | | K2064.2300 | nerezová ocel | M6x18 | 9,6 | 30 | 54 | 83 | 58,6 | 400 | | | 84,94 € | | | K2064.2350 | nerezová ocel | M8x25 | 23 | 35 | 67 | 95 | 74,1 | 330 | | | 128,05 € | | | K2064.2400 | nerezová ocel | M8x25 | 23 | 40 | 77 | 108 | 83,4 | 400 | | | 223,64 € | | | K2064.2500 | nerezová ocel | M10x25 | 46 | 50 | 85 | 124 | 93,2 | 688 | | | 279,19 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
