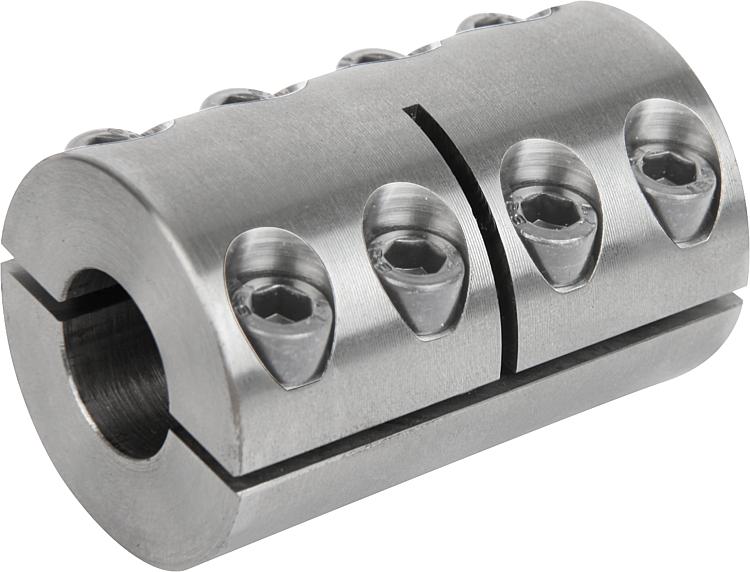

K2065Tuhé spojky dělené |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Provedení: Ocel brynýrovaná.
Nerezová ocel bez povrchové úpravy.Upozornění:Tuhé spojky přenášejí velké krouticí momenty bez vůle a s torzní tuhostí. Používají se tehdy, nejsou-li hřídele přesazené nebo nejsou-li přítomny chyby souběžnosti. Jsou odolné vůči otěru a bezúdržbové. Díky pojistce šroubu nedochází u šroubů k uvolňování v důsledku vibrací.
Přenos max. jmenovitého momentu lze dosáhnout při optimální montáži a rozměrové stálosti hřídelů.
Max. otáčky 4000 ot./min.Teplotní rozsah:-40 °C - +175 °C.Na vyžádání:Jiné rozměry.
Provedení pro těsné pero DIN 6885/1, tolerance P9. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

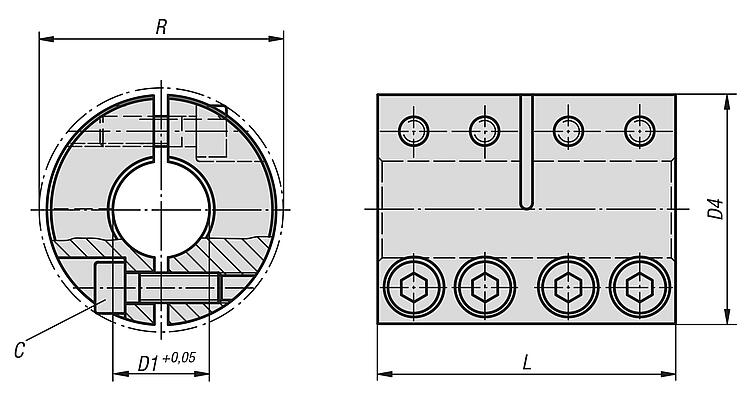

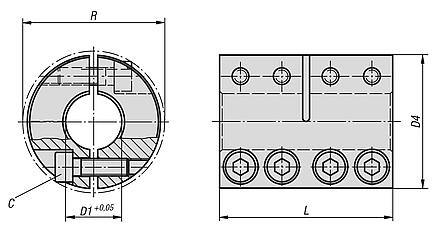

| Objednací číslo | Materiál
základní
těleso | C
(DIN 912-12.9) | Utahovací
moment
šroubů Nm | D1 | D4 | L | R | Jmenovitý
moment
Nm | CAD | Přís. | Cena | Objednat |
|---|
| K2065.1080 | ocel | M3x8 | 2,1 | 8 | 24 | 35 | 26,8 | 50 |  | | 42,88 € | | | K2065.1100 | ocel | M4x12 | 4,6 | 10 | 29 | 45 | 32,7 | 70 | | | 46,62 € | | | K2065.1120 | ocel | M4x12 | 4,6 | 12 | 29 | 45 | 32,7 | 70 | | | 46,62 € | | | K2065.1140 | ocel | M5x16 | 9,5 | 14 | 34 | 50 | 39,4 | 190 | | | 52,72 € | | | K2065.1150 | ocel | M5x16 | 9,5 | 15 | 34 | 50 | 39,4 | 190 | | | 52,72 € | | | K2065.1160 | ocel | M5x16 | 9,5 | 16 | 34 | 50 | 39,4 | 190 | | | 52,72 € | | | K2065.1190 | ocel | M6x18 | 16 | 19 | 42 | 65 | 48,2 | 300 | | | 62,18 € | | | K2065.1200 | ocel | M6x18 | 16 | 20 | 42 | 65 | 48,2 | 350 | | | 62,18 € | | | K2065.1250 | ocel | M6x18 | 16 | 25 | 45 | 75 | 50,8 | 390 | | | 68,54 € | | | K2065.1300 | ocel | M6x18 | 16 | 30 | 54 | 83 | 58,6 | 475 | | | 94,07 € | | | K2065.1350 | ocel | M8x25 | 39 | 35 | 67 | 95 | 74,1 | 1100 | | | 121,96 € | | | K2065.1400 | ocel | M8x25 | 39 | 40 | 77 | 108 | 83,4 | 1325 | | | 160,37 € | | | K2065.1500 | ocel | M10x25 | 77 | 50 | 85 | 124 | 93,2 | 2250 | | | 187,65 € | |
| Objednací číslo | Materiál
základní
těleso | C
(DIN 912 A2-70) | Utahovací
moment
šroubů Nm | D1 | D4 | L | R | Jmenovitý
moment
Nm | CAD | Přís. | Cena | Objednat |
|---|
| K2065.2080 | nerezová ocel | M3x8 | 1,1 | 8 | 24 | 35 | 26,8 | 16 | | | 59,86 € | | | K2065.2100 | nerezová ocel | M4x12 | 2,5 | 10 | 29 | 45 | 32,7 | 70 | | | 67,99 € | | | K2065.2120 | nerezová ocel | M4x12 | 2,5 | 12 | 29 | 45 | 32,7 | 70 | | | 67,99 € | | | K2065.2140 | nerezová ocel | M5x16 | 5,4 | 14 | 34 | 50 | 39,4 | 160 | | | 86,59 € | | | K2065.2150 | nerezová ocel | M5x16 | 5,4 | 15 | 34 | 50 | 39,4 | 160 | | | 86,59 € | | | K2065.2160 | nerezová ocel | M5x16 | 5,4 | 16 | 34 | 50 | 39,4 | 160 | | | 86,59 € | | | K2065.2190 | nerezová ocel | M6x18 | 9,6 | 19 | 42 | 65 | 48,2 | 260 | | | 119,61 € | | | K2065.2200 | nerezová ocel | M6x18 | 9,6 | 20 | 42 | 65 | 48,2 | 300 | | | 119,61 € | | | K2065.2250 | nerezová ocel | M6x18 | 9,6 | 25 | 45 | 75 | 50,8 | 325 | | | 127,66 € | | | K2065.2300 | nerezová ocel | M6x18 | 9,6 | 30 | 54 | 83 | 58,6 | 400 | | | 187,34 € | | | K2065.2350 | nerezová ocel | M8x25 | 23 | 35 | 67 | 95 | 74,1 | 438 | | | 226,89 € | | | K2065.2400 | nerezová ocel | M8x25 | 23 | 40 | 77 | 108 | 83,4 | 445 | | | 295,97 € | | | K2065.2500 | nerezová ocel | M10x25 | 46 | 50 | 85 | 124 | 93,2 | 688 | | | 388,40 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
