K1896Spojovací hvězdice, bez vůle pro elastomerové zubové spojky |
zpět |
|
Popis zboží/obrázky produktu |
|
|

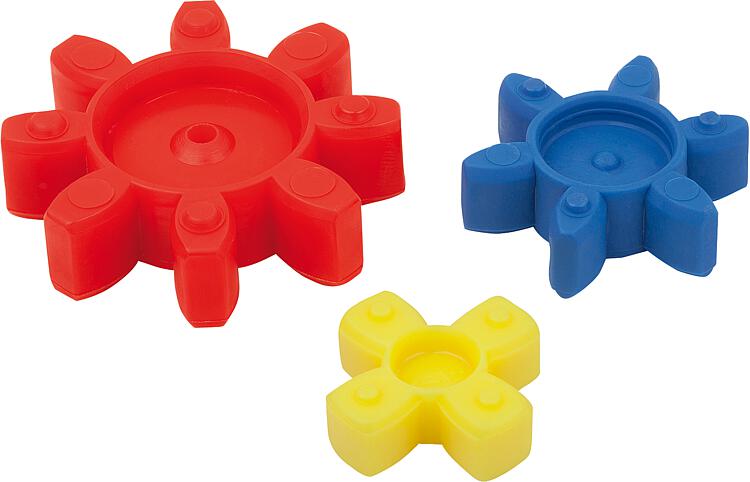

PopisMateriál:Polyuretan.Provedení: Spojovací hvězdice, modrá 80 Shore A.
Spojovací hvězdice, žlutá 92 Shore A.
Spojovací hvězdice, červená 98 Shore A.Upozornění:Spojovací hvězdice slouží jako kompenzační prvek v elastomerové zubové spojce. Jako centrální prvek spojky určuje jeho vlastnosti.
Spojovací hvězdice jsou k dispozici v různých stupních tvrdosti. S rostoucí tvrdostí spojovací hvězdice roste přenášený krouticí moment a tuhost; s klesající tvrdostí roste posunovací schopnost a tlumení.
Díky předpětí spojovacích hvězdic v nábojích spojky je tato varianta bez vůle.Teplotní rozsah:Modrá 80 Shore A: -50 °C až +80 °C. Krátkodobě -60°C až +120 °C.
Žlutá 92 Shore A: -30 °C až +90 °C. Krátkodobě -50°C až +120 °C.
Červená 98 Shore A: -30 °C až +90 °C. Krátkodobě -40°C až +120 °C.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

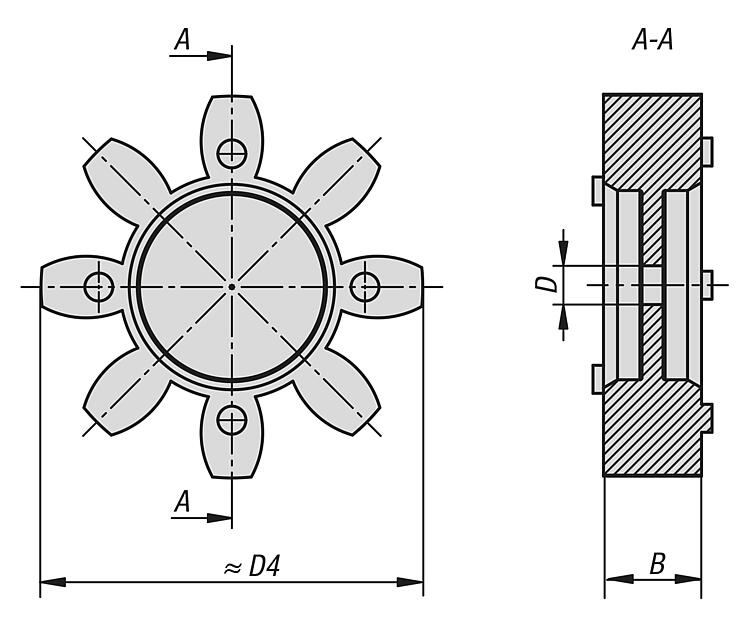

Objednací číslo
| Velikost | Barva
základního
tělesa | Počet
zubů
| B | D4 | Tuhost v krutu
statická
Nm/rad
| Tuhost v krutu
dynamická
Nm/rad
| Tuhost pružiny
radiální
(N/mm) | max. odchylka hřídele
radiální
(mm) | CAD | Přís. | Cena | Objednat |
|---|
| K1896.0780 | 7 | modrá | 4 | 6 | 14 | 8.6 | 26 | 114 | 0,15 |  | | 5,12 € | | | K1896.0980 | 9 | modrá | 4 | 8 | 20 | 17,2 | 52 | 125 | 0,2 | | | 2,73 € | | | K1896.1280 | 12 | modrá | 4 | 10 | 25 | 84,3 | 252 | 274 | 0,2 | | | 8,73 € | | | K1896.1480 | 14 | modrá | 4 | 10 | 30 | 60,2 | 180 | 153 | 0,21 | | | 3,16 € | | | K1896.1980 | 19 | modrá | 6 | 12 | 40 | 618 | 1065 | 582 | 0,15 | | | 8,39 € | | | K1896.2480 | 24 | modrá | 8 | 14 | 55 | 860 | 1390 | 840 | 0,2 | | | 9,24 € | | | K1896.2880 | 28 | modrá | 8 | 15 | 65 | 1370 | 2350 | 990 | 0,2 | | | 9,24 € | | | K1896.0592 | 5 | žlutá | 4 | 4 | 10 | 5,16 | 16 | 154 | 0,06 | | | 3,45 € | | | K1896.0792 | 7 | žlutá | 4 | 6 | 14 | 14.3 | 43 | 219 | 0,10 | | | 2,19 € | | | K1896.0992 | 9 | žlutá | 4 | 8 | 20 | 31,5 | 95 | 262 | 0,15 | | | 2,66 € | | | K1896.1292 | 12 | žlutá | 4 | 10 | 25 | 160,4 | 487 | 470 | 0,14 | | | 4,77 € | | | K1896.1492 | 14 | žlutá | 4 | 10 | 30 | 114,6 | 344 | 336 | 0,15 | | | 2,85 € | | | K1896.1992 | 19 | žlutá | 6 | 12 | 40 | 1090 | 1815 | 1120 | 0,1 | | | 5,67 € | | | K1896.2492 | 24 | žlutá | 8 | 14 | 55 | 2300 | 5130 | 1900 | 0,15 | | | 6,09 € | | | K1896.2892 | 28 | žlutá | 8 | 15 | 65 | 4080 | 6745 | 1780 | 0,15 | | | 6,71 € | | | K1896.3892 | 38 | žlutá | 8 | 18 | 80 | 11800 | 21850 | 4400 | 0,12 | | | 8,62 € | | | K1896.4292 | 42 | žlutá | 8 | 20 | 95 | 10870 | 20500 | 4100 | 0,19 | | | 13,42 € | | | K1896.4892 | 48 | žlutá | 8 | 21 | 105 | 12968 | 22800 | 4500 | 0,23 | | | 15,74 € | | | K1896.0798 | 7 | červená | 4 | 6 | 14 | 22.9 | 69 | 421 | 0,10 | | | 2,19 € | | | K1896.0998 | 9 | červená | 4 | 8 | 20 | 51,6 | 155 | 518 | 0,1 | | | 2,66 € | | | K1896.1298 | 12 | červená | 4 | 10 | 25 | 240,7 | 718 | 846 | 0,08 | | | 4,77 € | | | K1896.1498 | 14 | červená | 4 | 10 | 30 | 171,9 | 513 | 654 | 0,09 | | | 2,85 € | | | K1896.1998 | 19 | červená | 6 | 12 | 40 | 1512 | 2540 | 2010 | 0,06 | | | 5,67 € | | | K1896.2498 | 24 | červená | 8 | 14 | 55 | 3700 | 8130 | 2940 | 0,11 | | | 6,09 € | | | K1896.2898 | 28 | červená | 8 | 15 | 65 | 6410 | 9920 | 3200 | 0,11 | | | 6,71 € | | | K1896.3898 | 38 | červená | 8 | 18 | 80 | 26300 | 40335 | 6474 | 0,09 | | | 8,62 € | | | K1896.4298 | 42 | červená | 8 | 20 | 95 | 21594 | 37692 | 5940 | 0,14 | | | 13,42 € | | | K1896.4898 | 48 | červená | 8 | 21 | 105 | 25759 | 49400 | 6820 | 0,16 | | | 15,74 € | |
Objednací číslo
| max. odchylka hřídele
axiální
(mm) | max.
úhlový posun
(°) | max.
krouticí moment
Nm | Spojovací hvězdice
tvrdost
| Jmenovitý krouticí moment
Nm
| D
max. | CAD | Přís. | Cena | Objednat |
|---|
| K1896.0780 | +0,6 / -0,3 | 1,1 | 1.4 | 80 Shore A | 0.7 | 3 | | | 5,12 € | | | K1896.0980 | +0,8 / -0,4 | 1,1 | 3,6 | 80 Shore A | 1,8 | 7 | | | 2,73 € | | | K1896.1280 | +0,9 / -0,4 | 1,1 | 6 | 80 Shore A | 3 | 8 | | | 8,73 € | | | K1896.1480 | +1 / -0,5 | 1,1 | 8 | 80 Shore A | 4 | 10 | | | 3,16 € | | | K1896.1980 | +1,2 / -0,5 | 1,1 | 12 | 80 Shore A | 6 | 18 | | | 8,39 € | | | K1896.2480 | +1,4 / -0,5 | 1 | 34 | 80 Shore A | 17 | 27 | | | 9,24 € | | | K1896.2880 | +1,5 / -0,7 | 1,3 | 92 | 80 Shore A | 46 | 30 | | | 9,24 € | | | K1896.0592 | +0,4 / -0,2 | 1 | 0,6 | 92 Shore A | 0,5 | 3 | | | 3,45 € | | | K1896.0792 | +0,6 / -0,3 | 1 | 2.4 | 92 Shore A | 1.2 | 3 | | | 2,19 € | | | K1896.0992 | +0,8 / -0,4 | 1 | 6 | 92 Shore A | 3 | 7 | | | 2,66 € | | | K1896.1292 | +0,9 / -0,4 | 1 | 10 | 92 Shore A | 5 | 8 | | | 4,77 € | | | K1896.1492 | +1 / -0,5 | 1 | 15 | 92 Shore A | 7,5 | 10 | | | 2,85 € | | | K1896.1992 | +1,2 / -0,5 | 1 | 24 | 92 Shore A | 12 | 18 | | | 5,67 € | | | K1896.2492 | +1,4 / -0,5 | 1 | 70 | 92 Shore A | 35 | 27 | | | 6,09 € | | | K1896.2892 | +1,5 / -0,7 | 1 | 190 | 92 Shore A | 95 | 30 | | | 6,71 € | | | K1896.3892 | +1,8 / -0,7 | 0,9 | 650 | 92 Shore A | 325 | 38 | | | 8,62 € | | | K1896.4292 | +2 / -1 | 1 | 530 | 92 Shore A | 265 | 46 | | | 13,42 € | | | K1896.4892 | +2,1 / -1 | 1 | 620 | 92 Shore A | 310 | 51 | | | 15,74 € | | | K1896.0798 | +0,6 / -0,3 | 1 | 4 | 98 Shore A | 2 | 3 | | | 2,19 € | | | K1896.0998 | +0,8 / -0,4 | 0,9 | 10 | 98 Shore A | 5 | 7 | | | 2,66 € | | | K1896.1298 | +0,9 / -0,4 | 0,9 | 18 | 98 Shore A | 9 | 8 | | | 4,77 € | | | K1896.1498 | +1 / -0,5 | 0,9 | 25 | 98 Shore A | 12,5 | 10 | | | 2,85 € | | | K1896.1998 | +1,2 / -0,5 | 0,9 | 42 | 98 Shore A | 21 | 18 | | | 5,67 € | | | K1896.2498 | +1,4 / -0,5 | 0,9 | 120 | 98 Shore A | 60 | 27 | | | 6,09 € | | | K1896.2898 | +1,5 / -0,7 | 0,9 | 320 | 98 Shore A | 160 | 30 | | | 6,71 € | | | K1896.3898 | +1,8 / -0,7 | 0,8 | 810 | 98 Shore A | 405 | 38 | | | 8,62 € | | | K1896.4298 | +2 / -1 | 0,9 | 900 | 98 Shore A | 450 | 46 | | | 13,42 € | | | K1896.4898 | +2,1 / -1 | 0,9 | 1050 | 98 Shore A | 525 | 51 | | | 15,74 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
