K2040Spojky s pružnými můstky se snímatelnými svěracími náboji z... |
zpět |
|
Popis zboží/obrázky produktu |
|
|

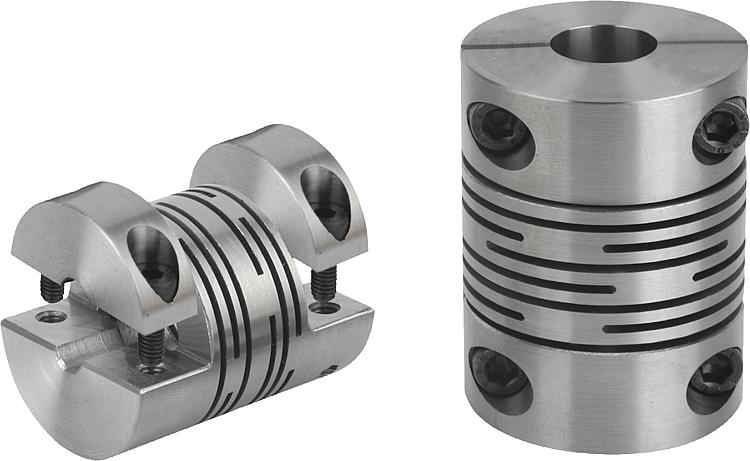

PopisMateriál:Provedení: Bez povrchové úpravy.Upozornění:Torzně tuhá, ohybově pružná a bezúdržbová celokovová spojka bez vůle pro přenos úhlově synchronních rotačních pohybů. Inovativní struktura drážek umožňuje velmi dobrou axiální, radiální a úhlovou pružnost při malých vratných silách. Nejlépe vhodný pro servomotory. Se snímatelným svěracím nábojem k upevnění hřídele.Teplotní rozsah:-50 °C až +150 °C.Montáž:Spojky s pružnými můstky mají uložení H7. Doporučená vůle pro uložení je 0,02 mm - 0,05 mm. Tato vůle pro uložení a mazání čepů hřídele usnadňuje montáž a demontáž.Na vyžádání:Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem.
Drážka pro zalícovanou pružinu podle DIN 6885.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

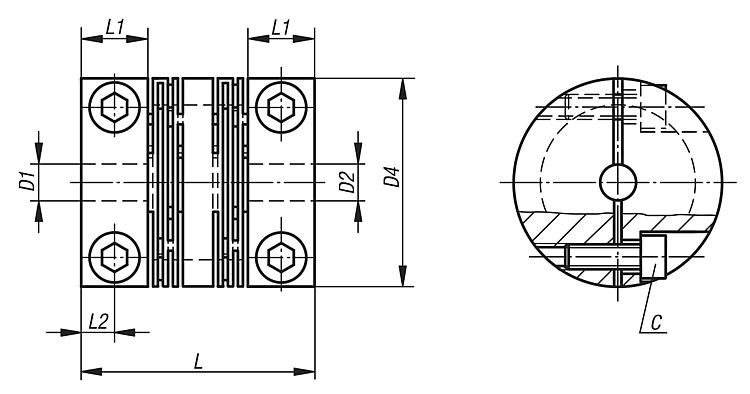

Objednací číslo
| Velikost | D1
(H7) | D2
(H7) | D1/D2
min. | D1/D2
max. | D4 | L | L1 | L2 | Jmenovitý krouticí moment
Nm
| Tuhost v krutu
(10³ Nm/rad) | Moment setrvačnosti
(gm²) | CAD | Přís. | Cena | Objednat |
|---|
| K2040.0250280810 | 25 | 8 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 1,558 | 0,00631 |  | | 75,89 € | | | K2040.0250280606 | 25 | 6 | 6 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 1,558 | 0,00631 | | | 75,89 € | | | K2040.0300401010 | 30 | 10 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 2,530 | 0,01860 | | | 92,30 € | | | K2040.0400481515 | 40 | 15 | 15 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 11,008 | 0,07580 | | | 122,76 € | | | K2040.0500652020 | 50 | 20 | 20 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 20,995 | 0,24600 | | | 169,64 € | | | K2040.0250281010 | 25 | 10 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 1,558 | 0,00631 | | | 75,89 € | | | K2040.0250280808 | 25 | 8 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 1,558 | 0,00631 | | | 75,89 € | | | K2040.0300400810 | 30 | 8 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 2,530 | 0,01860 | | | 92,30 € | | | K2040.0400481616 | 40 | 16 | 16 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 11,008 | 0,07580 | | | 122,76 € | | | K2040.0500651616 | 50 | 16 | 16 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 20,995 | 0,24600 | | | 169,64 € | | | K2040.0500651010 | 50 | 10 | 10 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 20,995 | 0,24600 | | | 169,64 € | | | K2040.0300400808 | 30 | 8 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 2,530 | 0,01860 | | | 92,30 € | | | K2040.0250280610 | 25 | 6 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 1,558 | 0,00631 | | | 75,89 € | | | K2040.0300400610 | 30 | 6 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 2,530 | 0,01860 | | | 92,30 € | | | K2040.0500651515 | 50 | 15 | 15 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 20,995 | 0,24600 | | | 169,64 € | | | K2040.0300400606 | 30 | 6 | 6 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 2,530 | 0,01860 | | | 92,30 € | | | K2040.0250280608 | 25 | 6 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 1,558 | 0,00631 | | | 75,89 € | | | K2040.0400480606 | 40 | 6 | 6 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 11,008 | 0,07580 | | | 122,76 € | | | K2040.0400481212 | 40 | 12 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 11,008 | 0,07580 | | | 122,76 € | | | K2040.0300400608 | 30 | 6 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 2,530 | 0,01860 | | | 92,30 € | | | K2040.0400481010 | 40 | 10 | 10 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 11,008 | 0,07580 | | | 122,76 € | | | K2040.0400481012 | 40 | 10 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 11,008 | 0,07580 | | | 122,76 € | | | K2040.0500651919 | 50 | 19 | 19 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 20,995 | 0,24600 | | | 169,64 € | | | K2040.0600801010 | 60 | 10 | 10 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 37,165 | 0,69400 | | | 261,73 € | | | K2040.0600801616 | 60 | 16 | 16 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 37,165 | 0,69400 | | | 261,73 € | | | K2040.0600802020 | 60 | 20 | 20 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 37,165 | 0,69400 | | | 261,73 € | | | K2040.0600802424 | 60 | 24 | 24 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 37,165 | 0,69400 | | | 261,73 € | | | K2040.0700951515 | 70 | 15 | 15 | 15 | 35 | 70 | 95 | 25 | 12,5 | 190 | 196,024 | 1,40700 | | | 271,61 € | | | K2040.0700952020 | 70 | 20 | 20 | 15 | 35 | 70 | 95 | 25 | 12,5 | 190 | 196,024 | 1,40700 | | | 271,61 € | | | K2040.0700953232 | 70 | 32 | 32 | 15 | 35 | 70 | 95 | 25 | 12,5 | 190 | 196,024 | 1,40700 | | | 271,61 € | |
| Objednací číslo | max.
počet otáček
ot/min | max.
úhlový posun
(°) | max. odchylka hřídele
axiální
(mm) | max. odchylka hřídele
radiální
(mm) | C
(ISO 4029) | Utahovací
moment
šroubů Nm | CAD | Přís. | Cena | Objednat |
|---|
| K2040.0250280810 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 75,89 € | | | K2040.0250280606 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 75,89 € | | | K2040.0300401010 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 92,30 € | | | K2040.0400481515 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 122,76 € | | | K2040.0500652020 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 169,64 € | | | K2040.0250281010 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 75,89 € | | | K2040.0250280808 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 75,89 € | | | K2040.0300400810 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 92,30 € | | | K2040.0400481616 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 122,76 € | | | K2040.0500651616 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 169,64 € | | | K2040.0500651010 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 169,64 € | | | K2040.0300400808 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 92,30 € | | | K2040.0250280610 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 75,89 € | | | K2040.0300400610 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 92,30 € | | | K2040.0500651515 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 169,64 € | | | K2040.0300400606 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 92,30 € | | | K2040.0250280608 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 75,89 € | | | K2040.0400480606 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 122,76 € | | | K2040.0400481212 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 122,76 € | | | K2040.0300400608 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 92,30 € | | | K2040.0400481010 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 122,76 € | | | K2040.0400481012 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 122,76 € | | | K2040.0500651919 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 169,64 € | | | K2040.0600801010 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 261,73 € | | | K2040.0600801616 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 261,73 € | | | K2040.0600802020 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 261,73 € | | | K2040.0600802424 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 261,73 € | | | K2040.0700951515 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 271,61 € | | | K2040.0700952020 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 271,61 € | | | K2040.0700953232 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 271,61 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
