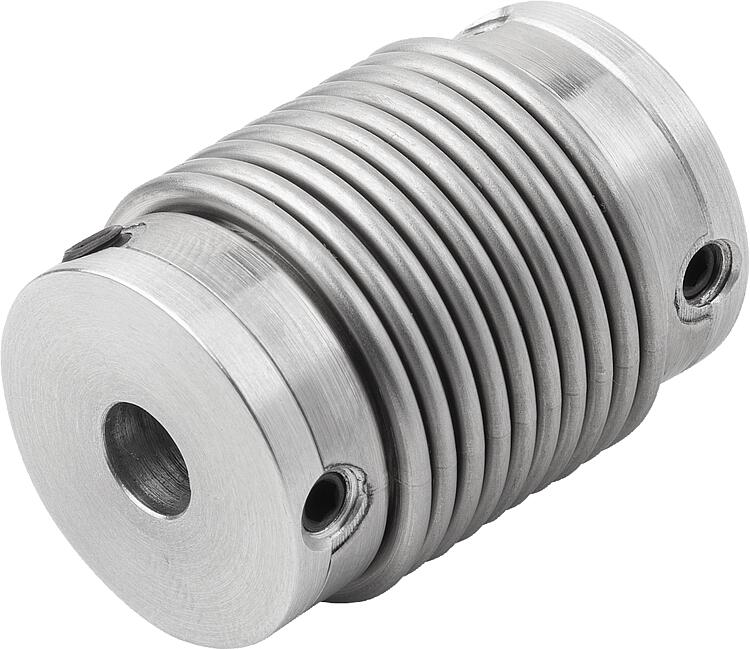

K1878Kovové vlnovcové spojky, miniaturní se závitovým kolíkem |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Náboj z hliníku.
Měch, z nerezové oceli.Provedení: Bez povrchové úpravy.Upozornění:Miniaturní kovové vlnovcové spojky bez vůle, s vyšší torzní tuhostí. Kovový měch kompenzuje axiální, radiální a úhlovou nesouosost hřídele s nízkými vratými silami. Se závitovým kolíkem pro upevnění hřídele.
Přednostně se používají v případech, kdy je vyžadován přesný přenos polohy a pohybu, jako jsou např. vysoce dynamické polohovací systémy a servosystémy, otočné snímače, otáčkoměry, potenciometry.Teplotní rozsah:-30 °C až +120 °C.Montáž:Kovové vlnovcové spojky mají lícování H7. Doporučená vůle pro uložení je 0,02 mm - 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž.
Kovový měch může být při montáži a demontáži deformován maximálně 3krát nad přípustné hodnoty posunutí uvedené v katalogu. Vyvarujte se jakéhokoli vynaložení síly.Na vyžádání:Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem.
Drážka klíče podle DIN 6885. Upozorňujeme na největší možný otvor pro drážku pro zalícovanou pružinu. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
| Velikost | Jmenovitý
moment
Nm | Moment setrvačnosti
(gcm²) | Tuhost v krutu
Nm/rad
| Tuhost pružiny
radiální
(N/mm) | Tuhost pružiny
axialní
(N/mm) | CAD | Přís. | Cena | Objednat |
|---|
| K1878.0050230303 | 5 | 0,5 | 1,5 | 200 | 18 | 10 |  | | 20,92 € | | | K1878.0050230404 | 5 | 0,5 | 1,5 | 200 | 18 | 10 | | | 20,92 € | | | K1878.0050230505 | 5 | 0,5 | 1,5 | 200 | 18 | 10 | | | 20,92 € | | | K1878.0050230606 | 5 | 0,5 | 1,5 | 200 | 18 | 10 | | | 20,92 € | | | K1878.0100250303 | 10 | 1 | 2 | 360 | 31 | 20 | | | 23,17 € | | | K1878.0100250305 | 10 | 1 | 2 | 360 | 31 | 20 | | | 23,17 € | | | K1878.0100250505 | 10 | 1 | 2 | 360 | 31 | 20 | | | 23,17 € | | | K1878.0100250506 | 10 | 1 | 2 | 360 | 31 | 20 | | | 23,17 € | | | K1878.0100250606 | 10 | 1 | 2 | 360 | 31 | 20 | | | 23,17 € | | | K1878.0150260505 | 15 | 1,5 | 2 | 750 | 59 | 15 | | | 27,65 € | | | K1878.0150260506 | 15 | 1,5 | 6 | 750 | 59 | 15 | | | 27,65 € | | | K1878.0150260508 | 15 | 1,5 | 6 | 750 | 59 | 15 | | | 27,65 € | | | K1878.0150260606 | 15 | 1,5 | 6 | 750 | 59 | 15 | | | 27,65 € | | | K1878.0150260608 | 15 | 1,5 | 6 | 750 | 59 | 15 | | | 27,65 € | | | K1878.0150260808 | 15 | 1,5 | 6 | 750 | 59 | 15 | | | 27,65 € | | | K1878.0200280606 | 20 | 2 | 12,6 | 1300 | 21 | 11 | | | 28,19 € | | | K1878.0200280608 | 20 | 2 | 12,6 | 1300 | 21 | 11 | | | 28,19 € | | | K1878.0200280610 | 20 | 2 | 12,6 | 1300 | 21 | 11 | | | 28,19 € | | | K1878.0200280808 | 20 | 2 | 12,6 | 1300 | 21 | 11 | | | 28,19 € | | | K1878.0200280810 | 20 | 2 | 12,6 | 1300 | 21 | 11 | | | 28,19 € | | | K1878.0200281010 | 20 | 2 | 12,6 | 1300 | 21 | 11 | | | 28,19 € | | | K1878.0450401010 | 45 | 4,5 | 68 | 6500 | 168 | 32 | | | 43,16 € | | | K1878.0450401012 | 45 | 4,5 | 68 | 6500 | 168 | 32 | | | 43,16 € | | | K1878.0450401014 | 45 | 4,5 | 68 | 6500 | 168 | 32 | | | 43,16 € | | | K1878.0450401212 | 45 | 4,5 | 68 | 6500 | 168 | 32 | | | 43,16 € | | | K1878.0450401214 | 45 | 4,5 | 68 | 6500 | 168 | 32 | | | 43,16 € | | | K1878.0450401414 | 45 | 4,5 | 68 | 6500 | 168 | 32 | | | 43,16 € | | | K1878.1000451212 | 100 | 10 | 150 | 8100 | 120 | 27 | | | 44,58 € | | | K1878.1000451215 | 100 | 10 | 150 | 8100 | 120 | 27 | | | 44,58 € | | | K1878.1000451219 | 100 | 10 | 150 | 8100 | 120 | 27 | | | 44,58 € | | | K1878.1000451515 | 100 | 10 | 150 | 8100 | 120 | 27 | | | 44,58 € | | | K1878.1000451519 | 100 | 10 | 150 | 8100 | 120 | 27 | | | 44,58 € | | | K1878.1000451919 | 100 | 10 | 150 | 8100 | 120 | 27 | | | 44,58 € | |
Objednací číslo
| max. odchylka hřídele
radiální
(mm) | max. odchylka hřídele
axiální
(mm) | max.
úhlový posun
(°) | max.
počet otáček
ot/min | C
(ISO 4029) | D1
(H7) | D2
(H7) | CAD | Přís. | Cena | Objednat |
|---|
| K1878.0050230303 | 0,15 | 0,3 | 1,5 | 15000 | 1xM3 | 3 | 3 | | | 20,92 € | | | K1878.0050230404 | 0,15 | 0,3 | 1,5 | 15000 | 1xM3 | 4 | 4 | | | 20,92 € | | | K1878.0050230505 | 0,15 | 0,3 | 1,5 | 15000 | 1xM3 | 5 | 5 | | | 20,92 € | | | K1878.0050230606 | 0,15 | 0,3 | 1,5 | 15000 | 1xM3 | 6 | 6 | | | 20,92 € | | | K1878.0100250303 | 0,15 | 0,3 | 1,5 | 15000 | 1xM3 | 3 | 3 | | | 23,17 € | | | K1878.0100250305 | 0,15 | 0,3 | 1,5 | 15000 | 1xM3 | 3 | 5 | | | 23,17 € | | | K1878.0100250505 | 0,15 | 0,3 | 1,5 | 15000 | 1xM3 | 5 | 5 | | | 23,17 € | | | K1878.0100250506 | 0,15 | 0,3 | 1,5 | 15000 | 1xM3 | 5 | 6 | | | 23,17 € | | | K1878.0100250606 | 0,15 | 0,3 | 1,5 | 15000 | 1xM3 | 6 | 6 | | | 23,17 € | | | K1878.0150260505 | 0,1 | 0,3 | 1,5 | 15000 | 2xM4 | 5 | 5 | | | 27,65 € | | | K1878.0150260506 | 0,1 | 0,3 | 1,5 | 15000 | 2xM4 | 5 | 6 | | | 27,65 € | | | K1878.0150260508 | 0,1 | 0,3 | 1,5 | 15000 | 2xM4 | 5 | 8 | | | 27,65 € | | | K1878.0150260606 | 0,1 | 0,3 | 1,5 | 15000 | 2xM4 | 6 | 6 | | | 27,65 € | | | K1878.0150260608 | 0,1 | 0,3 | 1,5 | 15000 | 2xM4 | 6 | 8 | | | 27,65 € | | | K1878.0150260808 | 0,1 | 0,3 | 1,5 | 15000 | 2xM4 | 8 | 8 | | | 27,65 € | | | K1878.0200280606 | 0,2 | 0,4 | 1,5 | 15000 | 2xM4 | 6 | 6 | | | 28,19 € | | | K1878.0200280608 | 0,2 | 0,4 | 1,5 | 15000 | 2xM4 | 6 | 8 | | | 28,19 € | | | K1878.0200280610 | 0,2 | 0,4 | 1,5 | 15000 | 2xM4 | 6 | 10 | | | 28,19 € | | | K1878.0200280808 | 0,2 | 0,4 | 1,5 | 15000 | 2xM4 | 8 | 8 | | | 28,19 € | | | K1878.0200280810 | 0,2 | 0,4 | 1,5 | 15000 | 2xM4 | 8 | 10 | | | 28,19 € | | | K1878.0200281010 | 0,2 | 0,4 | 1,5 | 15000 | 2xM4 | 10 | 10 | | | 28,19 € | | | K1878.0450401010 | 0,1 | 0,3 | 1,5 | 15000 | 2xM6 | 10 | 10 | | | 43,16 € | | | K1878.0450401012 | 0,1 | 0,3 | 1,5 | 15000 | 2xM6 | 10 | 12 | | | 43,16 € | | | K1878.0450401014 | 0,1 | 0,3 | 1,5 | 15000 | 2xM6 | 10 | 14 | | | 43,16 € | | | K1878.0450401212 | 0,1 | 0,3 | 1,5 | 15000 | 2xM6 | 12 | 12 | | | 43,16 € | | | K1878.0450401214 | 0,1 | 0,3 | 1,5 | 15000 | 2xM6 | 12 | 14 | | | 43,16 € | | | K1878.0450401414 | 0,1 | 0,3 | 1,5 | 15000 | 2xM6 | 14 | 14 | | | 43,16 € | | | K1878.1000451212 | 0,15 | 0,4 | 1,5 | 15000 | 2xM6 | 12 | 12 | | | 44,58 € | | | K1878.1000451215 | 0,15 | 0,4 | 1,5 | 15000 | 2xM6 | 12 | 15 | | | 44,58 € | | | K1878.1000451219 | 0,15 | 0,4 | 1,5 | 15000 | 2xM6 | 12 | 19 | | | 44,58 € | | | K1878.1000451515 | 0,15 | 0,4 | 1,5 | 15000 | 2xM6 | 15 | 15 | | | 44,58 € | | | K1878.1000451519 | 0,15 | 0,4 | 1,5 | 15000 | 2xM6 | 15 | 19 | | | 44,58 € | | | K1878.1000451919 | 0,15 | 0,4 | 1,5 | 15000 | 2xM6 | 19 | 19 | | | 44,58 € | |

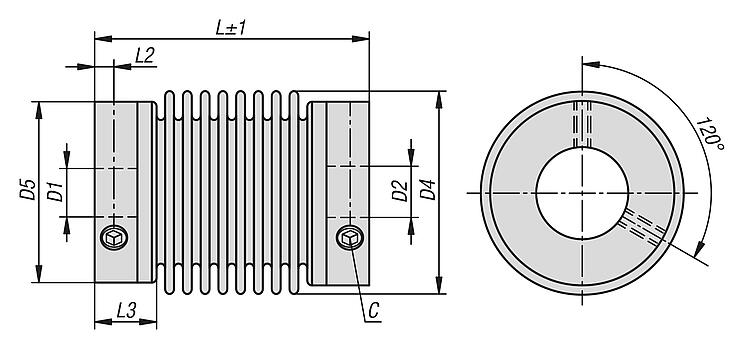

Objednací číslo
| D1/D2
min. | D1/D2
max. | D1/D2
max.
u zalícované pružiny | D4 | D5 | L | L2 | L3 | Utahovací
moment
šroubů Nm | CAD | Přís. | Cena | Objednat |
|---|
| K1878.0050230303 | 3 | 8 | 8 | 15 | 13,5 | 23 | 2 | 6 | 0,5 | | | 20,92 € | | | K1878.0050230404 | 3 | 8 | 8 | 15 | 13,5 | 23 | 2 | 6 | 0,5 | | | 20,92 € | | | K1878.0050230505 | 3 | 8 | 8 | 15 | 13,5 | 23 | 2 | 6 | 0,5 | | | 20,92 € | | | K1878.0050230606 | 3 | 8 | 8 | 15 | 13,5 | 23 | 2 | 6 | 0,5 | | | 20,92 € | | | K1878.0100250303 | 3 | 8 | 8 | 15 | 13,5 | 25 | 2 | 6 | 0,5 | | | 23,17 € | | | K1878.0100250305 | 3 | 8 | 8 | 15 | 13,5 | 25 | 2 | 6 | 0,5 | | | 23,17 € | | | K1878.0100250505 | 3 | 8 | 8 | 15 | 13,5 | 25 | 2 | 6 | 0,5 | | | 23,17 € | | | K1878.0100250506 | 3 | 8 | 8 | 15 | 13,5 | 25 | 2 | 6 | 0,5 | | | 23,17 € | | | K1878.0100250606 | 3 | 8 | 8 | 15 | 13,5 | 25 | 2 | 6 | 0,5 | | | 23,17 € | | | K1878.0150260505 | 3 | 12 | 8 | 19 | 19 | 26 | 3 | 8 | 1,5 | | | 27,65 € | | | K1878.0150260506 | 3 | 12 | 8 | 19 | 19 | 26 | 3 | 8 | 1,5 | | | 27,65 € | | | K1878.0150260508 | 3 | 12 | 8 | 19 | 19 | 26 | 3 | 8 | 1,5 | | | 27,65 € | | | K1878.0150260606 | 3 | 12 | 8 | 19 | 19 | 26 | 3 | 8 | 1,5 | | | 27,65 € | | | K1878.0150260608 | 3 | 12 | 8 | 19 | 19 | 26 | 3 | 8 | 1,5 | | | 27,65 € | | | K1878.0150260808 | 3 | 12 | 8 | 19 | 19 | 26 | 3 | 8 | 1,5 | | | 27,65 € | | | K1878.0200280606 | 3 | 14 | 10 | 24 | 21,5 | 28 | 3 | 6 | 1,5 | | | 28,19 € | | | K1878.0200280608 | 3 | 14 | 10 | 24 | 21,5 | 28 | 3 | 6 | 1,5 | | | 28,19 € | | | K1878.0200280610 | 3 | 14 | 10 | 24 | 21,5 | 28 | 3 | 6 | 1,5 | | | 28,19 € | | | K1878.0200280808 | 3 | 14 | 10 | 24 | 21,5 | 28 | 3 | 6 | 1,5 | | | 28,19 € | | | K1878.0200280810 | 3 | 14 | 10 | 24 | 21,5 | 28 | 3 | 6 | 1,5 | | | 28,19 € | | | K1878.0200281010 | 3 | 14 | 10 | 24 | 21,5 | 28 | 3 | 6 | 1,5 | | | 28,19 € | | | K1878.0450401010 | 6 | 19 | 13 | 32 | 29 | 40 | 4 | 12 | 3 | | | 43,16 € | | | K1878.0450401012 | 6 | 19 | 13 | 32 | 29 | 40 | 4 | 12 | 3 | | | 43,16 € | | | K1878.0450401014 | 6 | 19 | 13 | 32 | 29 | 40 | 4 | 12 | 3 | | | 43,16 € | | | K1878.0450401212 | 6 | 19 | 13 | 32 | 29 | 40 | 4 | 12 | 3 | | | 43,16 € | | | K1878.0450401214 | 6 | 19 | 13 | 32 | 29 | 40 | 4 | 12 | 3 | | | 43,16 € | | | K1878.0450401414 | 6 | 19 | 13 | 32 | 29 | 40 | 4 | 12 | 3 | | | 43,16 € | | | K1878.1000451212 | 6 | 24 | 17 | 40 | 36 | 45 | 4 | 12 | 3 | | | 44,58 € | | | K1878.1000451215 | 6 | 24 | 17 | 40 | 36 | 45 | 4 | 12 | 3 | | | 44,58 € | | | K1878.1000451219 | 6 | 24 | 17 | 40 | 36 | 45 | 4 | 12 | 3 | | | 44,58 € | | | K1878.1000451515 | 6 | 24 | 17 | 40 | 36 | 45 | 4 | 12 | 3 | | | 44,58 € | | | K1878.1000451519 | 6 | 24 | 17 | 40 | 36 | 45 | 4 | 12 | 3 | | | 44,58 € | | | K1878.1000451919 | 6 | 24 | 17 | 40 | 36 | 45 | 4 | 12 | 3 | | | 44,58 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
