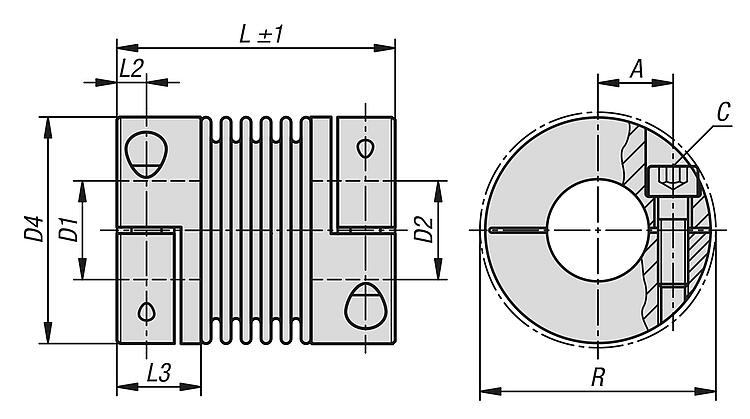

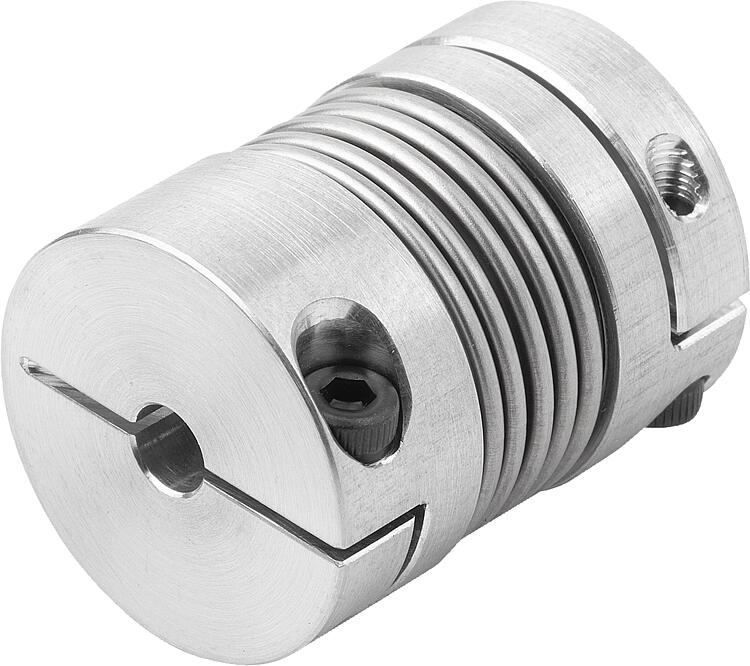

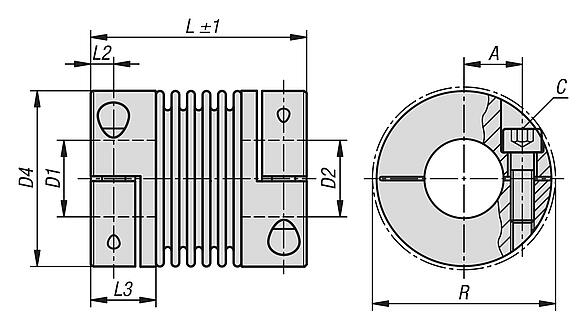

K1879Kovové vlnovcové spojky, miniaturní se svěracím nábojem |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Náboj z hliníku.
Měch, z nerezové oceli.Provedení: Bez povrchové úpravy.Upozornění:Miniaturní kovové vlnovcové spojky bez vůle, s vyšší torzní tuhostí. Kovový měch kompenzuje axiální, radiální a úhlovou nesouosost hřídele s nízkými vratými silami. S upínacími náboji pro upevnění hřídele.
Přednostně se používají v případech, kdy je vyžadován přesný přenos polohy a pohybu, jako jsou např. vysoce dynamické polohovací systémy a servosystémy, otočné snímače, otáčkoměry, potenciometry.Teplotní rozsah:-30 °C až +120 °C.Montáž:Kovové vlnovcové spojky mají lícování H7. Doporučená vůle pro uložení je 0,02 mm - 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž.
Kovový měch může být při montáži a demontáži deformován maximálně 3krát nad přípustné hodnoty posunutí uvedené v katalogu. Vyvarujte se jakéhokoli vynaložení síly.Na vyžádání:Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem.
Drážka klíče podle DIN 6885. Upozorňujeme na největší možný otvor pro drážku pro zalícovanou pružinu. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
| Velikost | Jmenovitý
moment
Nm | Moment setrvačnosti
(gcm²) | Tuhost v krutu
Nm/rad
| Tuhost pružiny
radiální
(N/mm) | Tuhost pružiny
axialní
(N/mm) | CAD | Přís. | Cena | Objednat |
|---|
| K1879.0050250303 | 5 | 0,5 | 2,8 | 200 | 18 | 10 |  | | 32,55 € | | | K1879.0050250404 | 5 | 0,5 | 2,8 | 200 | 18 | 10 | | | 32,55 € | | | K1879.0050250505 | 5 | 0,5 | 2,8 | 200 | 18 | 10 | | | 32,55 € | | | K1879.0050250606 | 5 | 0,5 | 2,8 | 200 | 18 | 10 | | | 32,55 € | | | K1879.0100260303 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 33,99 € | | | K1879.0100260305 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 33,99 € | | | K1879.0100260505 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 33,99 € | | | K1879.0100260506 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 33,99 € | | | K1879.0100260606 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 33,99 € | | | K1879.0150260505 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 34,76 € | | | K1879.0150260506 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 34,76 € | | | K1879.0150260508 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 34,76 € | | | K1879.0150260606 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 34,76 € | | | K1879.0150260608 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 34,76 € | | | K1879.0150260808 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 34,76 € | | | K1879.0200380606 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 34,03 € | | | K1879.0200380608 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 34,03 € | | | K1879.0200380610 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 34,03 € | | | K1879.0200380808 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 34,03 € | | | K1879.0200380810 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 34,03 € | | | K1879.0200381010 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 34,03 € | | | K1879.0450411010 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 48,96 € | | | K1879.0450411012 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 48,96 € | | | K1879.0450411014 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 48,96 € | | | K1879.0450411212 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 48,96 € | | | K1879.0450411214 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 48,96 € | | | K1879.0450411414 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 48,96 € | | | K1879.1000471212 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 55,76 € | | | K1879.1000471215 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 55,76 € | | | K1879.1000471219 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 55,76 € | | | K1879.1000471515 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 55,76 € | | | K1879.1000471519 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 55,76 € | | | K1879.1000471919 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 55,76 € | |
Objednací číslo
| max. odchylka hřídele
radiální
(mm) | max. odchylka hřídele
axiální
(mm) | max.
úhlový posun
(°) | max.
počet otáček
ot/min | A | C
(ISO 4029) | D1
(H7) | CAD | Přís. | Cena | Objednat |
|---|
| K1879.0050250303 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 3 | | | 32,55 € | | | K1879.0050250404 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 4 | | | 32,55 € | | | K1879.0050250505 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 5 | | | 32,55 € | | | K1879.0050250606 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 6 | | | 32,55 € | | | K1879.0100260303 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 3 | | | 33,99 € | | | K1879.0100260305 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 3 | | | 33,99 € | | | K1879.0100260505 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 5 | | | 33,99 € | | | K1879.0100260506 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 5 | | | 33,99 € | | | K1879.0100260606 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 6 | | | 33,99 € | | | K1879.0150260505 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 5 | | | 34,76 € | | | K1879.0150260506 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 5 | | | 34,76 € | | | K1879.0150260508 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 5 | | | 34,76 € | | | K1879.0150260606 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 6 | | | 34,76 € | | | K1879.0150260608 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 6 | | | 34,76 € | | | K1879.0150260808 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 8 | | | 34,76 € | | | K1879.0200380606 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 6 | | | 34,03 € | | | K1879.0200380608 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 6 | | | 34,03 € | | | K1879.0200380610 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 6 | | | 34,03 € | | | K1879.0200380808 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 8 | | | 34,03 € | | | K1879.0200380810 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 8 | | | 34,03 € | | | K1879.0200381010 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 10 | | | 34,03 € | | | K1879.0450411010 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 10 | | | 48,96 € | | | K1879.0450411012 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 10 | | | 48,96 € | | | K1879.0450411014 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 10 | | | 48,96 € | | | K1879.0450411212 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 12 | | | 48,96 € | | | K1879.0450411214 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 12 | | | 48,96 € | | | K1879.0450411414 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 14 | | | 48,96 € | | | K1879.1000471212 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 12 | | | 55,76 € | | | K1879.1000471215 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 12 | | | 55,76 € | | | K1879.1000471219 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 12 | | | 55,76 € | | | K1879.1000471515 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 15 | | | 55,76 € | | | K1879.1000471519 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 15 | | | 55,76 € | | | K1879.1000471919 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 19 | | | 55,76 € | |
Objednací číslo
| D2
(H7) | D1/D2
min. | D1/D2
max. | D1/D2
max.
u zalícované pružiny | D4 | L | L2 | L3 | R | Utahovací
moment
šroubů Nm | CAD | Přís. | Cena | Objednat |
|---|
| K1879.0050250303 | 3 | 3 | 8 | 8 | 15,5 | 25 | 2,5 | 7 | 17,5 | 0,43 | | | 32,55 € | | | K1879.0050250404 | 4 | 3 | 8 | 8 | 15,5 | 25 | 2,5 | 7 | 17,5 | 0,43 | | | 32,55 € | | | K1879.0050250505 | 5 | 3 | 8 | 8 | 15,5 | 25 | 2,5 | 7 | 17,5 | 0,43 | | | 32,55 € | | | K1879.0050250606 | 6 | 3 | 8 | 8 | 15,5 | 25 | 2,5 | 7 | 17,5 | 0,43 | | | 32,55 € | | | K1879.0100260303 | 3 | 3 | 8 | 8 | 15,5 | 26 | 2,5 | 7 | 17,5 | 0,43 | | | 33,99 € | | | K1879.0100260305 | 5 | 3 | 8 | 8 | 15,5 | 26 | 2,5 | 7 | 17,5 | 0,43 | | | 33,99 € | | | K1879.0100260505 | 5 | 3 | 8 | 8 | 15,5 | 26 | 2,5 | 7 | 17,5 | 0,43 | | | 33,99 € | | | K1879.0100260506 | 6 | 3 | 8 | 8 | 15,5 | 26 | 2,5 | 7 | 17,5 | 0,43 | | | 33,99 € | | | K1879.0100260606 | 6 | 3 | 8 | 8 | 15,5 | 26 | 2,5 | 7 | 17,5 | 0,43 | | | 33,99 € | | | K1879.0150260505 | 5 | 3 | 10 | 10 | 20 | 26 | 3 | 8,5 | 21 | 0,85 | | | 34,76 € | | | K1879.0150260506 | 6 | 3 | 10 | 10 | 20 | 26 | 3 | 8,5 | 21 | 0,85 | | | 34,76 € | | | K1879.0150260508 | 8 | 3 | 10 | 10 | 20 | 26 | 3 | 8,5 | 21 | 0,85 | | | 34,76 € | | | K1879.0150260606 | 6 | 3 | 10 | 10 | 20 | 26 | 3 | 8,5 | 21 | 0,85 | | | 34,76 € | | | K1879.0150260608 | 8 | 3 | 10 | 10 | 20 | 26 | 3 | 8,5 | 21 | 0,85 | | | 34,76 € | | | K1879.0150260808 | 8 | 3 | 10 | 10 | 20 | 26 | 3 | 8,5 | 21 | 0,85 | | | 34,76 € | | | K1879.0200380606 | 6 | 3 | 14 | 14 | 25 | 38 | 3,5 | 11 | 27 | 2 | | | 34,03 € | | | K1879.0200380608 | 8 | 3 | 14 | 14 | 25 | 38 | 3,5 | 11 | 27 | 2 | | | 34,03 € | | | K1879.0200380610 | 10 | 3 | 14 | 14 | 25 | 38 | 3,5 | 11 | 27 | 2 | | | 34,03 € | | | K1879.0200380808 | 8 | 3 | 14 | 14 | 25 | 38 | 3,5 | 11 | 27 | 2 | | | 34,03 € | | | K1879.0200380810 | 10 | 3 | 14 | 14 | 25 | 38 | 3,5 | 11 | 27 | 2 | | | 34,03 € | | | K1879.0200381010 | 10 | 3 | 14 | 14 | 25 | 38 | 3,5 | 11 | 27 | 2 | | | 34,03 € | | | K1879.0450411010 | 10 | 6 | 18 | 18 | 32,5 | 41 | 5 | 13 | 34 | 3,5 | | | 48,96 € | | | K1879.0450411012 | 12 | 6 | 18 | 18 | 32,5 | 41 | 5 | 13 | 34 | 3,5 | | | 48,96 € | | | K1879.0450411014 | 14 | 6 | 18 | 18 | 32,5 | 41 | 5 | 13 | 34 | 3,5 | | | 48,96 € | | | K1879.0450411212 | 12 | 6 | 18 | 18 | 32,5 | 41 | 5 | 13 | 34 | 3,5 | | | 48,96 € | | | K1879.0450411214 | 14 | 6 | 18 | 18 | 32,5 | 41 | 5 | 13 | 34 | 3,5 | | | 48,96 € | | | K1879.0450411414 | 14 | 6 | 18 | 18 | 32,5 | 41 | 5 | 13 | 34 | 3,5 | | | 48,96 € | | | K1879.1000471212 | 12 | 6 | 25 | 25 | 40,5 | 47 | 5 | 13,5 | 41,5 | 4,5 | | | 55,76 € | | | K1879.1000471215 | 15 | 6 | 25 | 25 | 40,5 | 47 | 5 | 13,5 | 41,5 | 4,5 | | | 55,76 € | | | K1879.1000471219 | 19 | 6 | 25 | 25 | 40,5 | 47 | 5 | 13,5 | 41,5 | 4,5 | | | 55,76 € | | | K1879.1000471515 | 15 | 6 | 25 | 25 | 40,5 | 47 | 5 | 13,5 | 41,5 | 4,5 | | | 55,76 € | | | K1879.1000471519 | 19 | 6 | 25 | 25 | 40,5 | 47 | 5 | 13,5 | 41,5 | 4,5 | | | 55,76 € | | | K1879.1000471919 | 19 | 6 | 25 | 25 | 40,5 | 47 | 5 | 13,5 | 41,5 | 4,5 | | | 55,76 € | |
|
