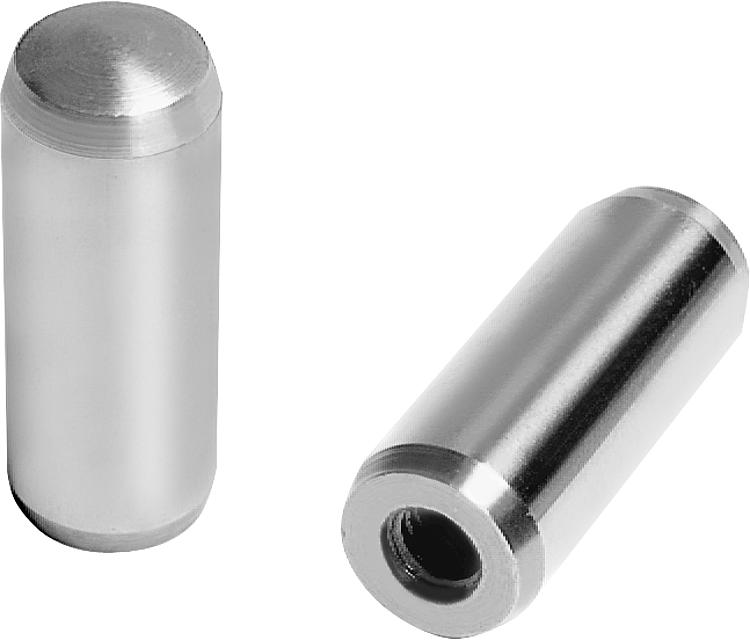

K1909Válcové kolíky s vnitřním závitem DIN EN ISO 8735 |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Nástrojová ocel 1.2067.Provedení: povrchově kaleno,
tvrdost 60 ±2 HRC, popuštěno, broušeno a lapováno.Upozornění:Válcové kolíky s vnitřním závitem se převážně používají do slepých děr. Zabroušená plocha zabraňuje stlačení vzduchu ve slepých otvorech.

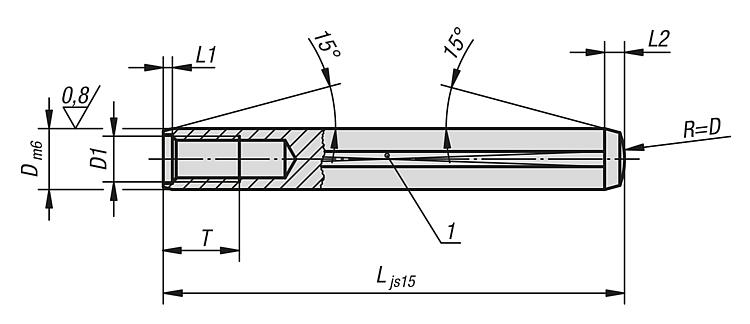

Závit slouží k uchycení stahovacích nástrojů K0873.Odkaz na výkres:Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | D | L | D1 | T | L1 cca | L2 cca | CAD | Přís. | Cena | Objednat |
|---|
| K1909.05X16 | 5 | 16 | M3 | 6 | 0,6 | 1,7 |  | | 1,57 € | | | K1909.05X20 | 5 | 20 | M3 | 6 | 0,6 | 1,7 | | | 1,50 € | | | K1909.05X24 | 5 | 24 | M3 | 6 | 0,6 | 1,7 | | | 1,57 € | | | K1909.05X28 | 5 | 28 | M3 | 6 | 0,6 | 1,7 | | | 1,64 € | | | K1909.05X32 | 5 | 32 | M3 | 6 | 0,6 | 1,7 | | | 1,76 € | | | K1909.05X36 | 5 | 36 | M3 | 6 | 0,6 | 1,7 | | | 1,86 € | | | K1909.05X40 | 5 | 40 | M3 | 6 | 0,6 | 1,7 | | | 1,93 € | | | K1909.05X45 | 5 | 45 | M3 | 6 | 0,6 | 1,7 | | | 2,02 € | | | K1909.06X16 | 6 | 16 | M4 | 6 | 0,8 | 2,1 | | | 1,05 € | | | K1909.06X18 | 6 | 18 | M4 | 6 | 0,8 | 2,1 | | | 1,02 € | | | K1909.06X20 | 6 | 20 | M4 | 6 | 0,8 | 2,1 | | | 0,95 € | | | K1909.06X24 | 6 | 24 | M4 | 6 | 0,8 | 2,1 | | | 1,00 € | | | K1909.06X28 | 6 | 28 | M4 | 6 | 0,8 | 2,1 | | | 1,01 € | | | K1909.06X32 | 6 | 32 | M4 | 6 | 0,8 | 2,1 | | | 1,10 € | | | K1909.06X36 | 6 | 36 | M4 | 6 | 0,8 | 2,1 | | | 1,16 € | | | K1909.06X40 | 6 | 40 | M4 | 6 | 0,8 | 2,1 | | | 1,20 € | | | K1909.06X45 | 6 | 45 | M4 | 6 | 0,8 | 2,1 | | | 1,25 € | | | K1909.06X50 | 6 | 50 | M4 | 6 | 0,8 | 2,1 | | | 1,35 € | | | K1909.06X55 | 6 | 55 | M4 | 6 | 0,8 | 2,1 | | | 1,47 € | | | K1909.06X60 | 6 | 60 | M4 | 6 | 0,8 | 2,1 | | | 1,50 € | | | K1909.08X20 | 8 | 20 | M5 | 8 | 1 | 2,6 | | | 1,12 € | | | K1909.08X24 | 8 | 24 | M5 | 8 | 1 | 2,6 | | | 1,20 € | | | K1909.08X28 | 8 | 28 | M5 | 8 | 1 | 2,6 | | | 1,23 € | | | K1909.08X32 | 8 | 32 | M5 | 8 | 1 | 2,6 | | | 1,34 € | | | K1909.08X36 | 8 | 36 | M5 | 8 | 1 | 2,6 | | | 1,43 € | | | K1909.08X40 | 8 | 40 | M5 | 8 | 1 | 2,6 | | | 1,47 € | | | K1909.08X45 | 8 | 45 | M5 | 8 | 1 | 2,6 | | | 1,57 € | | | K1909.08X50 | 8 | 50 | M5 | 8 | 1 | 2,6 | | | 1,65 € | | | K1909.08X55 | 8 | 55 | M5 | 8 | 1 | 2,6 | | | 1,89 € | | | K1909.08X60 | 8 | 60 | M5 | 8 | 1 | 2,6 | | | 1,94 € | | | K1909.08X70 | 8 | 70 | M5 | 8 | 1 | 2,6 | | | 2,10 € | | | K1909.08X80 | 8 | 80 | M5 | 8 | 1 | 2,6 | | | 2,44 € | | | K1909.08X90 | 8 | 90 | M5 | 8 | 1 | 2,6 | | | 2,50 € | | | K1909.08X100 | 8 | 100 | M5 | 8 | 1 | 2,6 | | | 3,20 € | | | K1909.10X20 | 10 | 20 | M6 | 10 | 1,2 | 3 | | | 2,08 € | | | K1909.10X24 | 10 | 24 | M6 | 10 | 1,2 | 3 | | | 1,58 € | | | K1909.10X28 | 10 | 28 | M6 | 10 | 1,2 | 3 | | | 1,67 € | | | K1909.10X32 | 10 | 32 | M6 | 10 | 1,2 | 3 | | | 1,57 € | | | K1909.10X36 | 10 | 36 | M6 | 10 | 1,2 | 3 | | | 1,65 € | | | K1909.10X40 | 10 | 40 | M6 | 10 | 1,2 | 3 | | | 1,87 € | | | K1909.10X45 | 10 | 45 | M6 | 10 | 1,2 | 3 | | | 2,00 € | | | K1909.10X50 | 10 | 50 | M6 | 10 | 1,2 | 3 | | | 2,10 € | | | K1909.10X55 | 10 | 55 | M6 | 10 | 1,2 | 3 | | | 2,41 € | | | K1909.10X60 | 10 | 60 | M6 | 10 | 1,2 | 3 | | | 2,44 € | | | K1909.10X70 | 10 | 70 | M6 | 10 | 1,2 | 3 | | | 2,74 € | | | K1909.10X80 | 10 | 80 | M6 | 10 | 1,2 | 3 | | | 3,00 € | | | K1909.10X90 | 10 | 90 | M6 | 10 | 1,2 | 3 | | | 2,88 € | | | K1909.10X100 | 10 | 100 | M6 | 10 | 1,2 | 3 | | | 3,04 € | | | K1909.12X32 | 12 | 32 | M6 | 10 | 1,6 | 3,8 | | | 1,87 € | | | K1909.12X36 | 12 | 36 | M6 | 10 | 1,6 | 3,8 | | | 2,00 € | | | K1909.12X40 | 12 | 40 | M6 | 10 | 1,6 | 3,8 | | | 2,24 € | | | K1909.12X45 | 12 | 45 | M6 | 10 | 1,6 | 3,8 | | | 2,44 € | | | K1909.12X50 | 12 | 50 | M6 | 10 | 1,6 | 3,8 | | | 2,61 € | | | K1909.12X55 | 12 | 55 | M6 | 10 | 1,6 | 3,8 | | | 2,74 € | | | K1909.12X60 | 12 | 60 | M6 | 10 | 1,6 | 3,8 | | | 2,86 € | | | K1909.12X70 | 12 | 70 | M6 | 10 | 1,6 | 3,8 | | | 3,12 € | | | K1909.12X80 | 12 | 80 | M6 | 10 | 1,6 | 3,8 | | | 3,34 € | | | K1909.12X90 | 12 | 90 | M6 | 10 | 1,6 | 3,8 | | | 3,70 € | | | K1909.12X100 | 12 | 100 | M6 | 10 | 1,6 | 3,8 | | | 3,88 € | | | K1909.12X120 | 12 | 120 | M6 | 10 | 1,6 | 3,8 | | | 3,94 € | | | K1909.14X32 | 14 | 32 | M8 | 12 | 1,8 | 4 | | | 2,21 € | | | K1909.14X36 | 14 | 36 | M8 | 12 | 1,8 | 4 | | | 2,50 € | | | K1909.14X40 | 14 | 40 | M8 | 12 | 1,8 | 4 | | | 2,77 € | | | K1909.14X45 | 14 | 45 | M8 | 12 | 1,8 | 4 | | | 3,61 € | | | K1909.14X50 | 14 | 50 | M8 | 12 | 1,8 | 4 | | | 3,52 € | | | K1909.14X55 | 14 | 55 | M8 | 12 | 1,8 | 4 | | | 3,70 € | | | K1909.14X60 | 14 | 60 | M8 | 12 | 1,8 | 4 | | | 3,85 € | | | K1909.14X70 | 14 | 70 | M8 | 12 | 1,8 | 4 | | | 4,17 € | | | K1909.14X80 | 14 | 80 | M8 | 12 | 1,8 | 4 | | | 4,48 € | | | K1909.14X90 | 14 | 90 | M8 | 12 | 1,8 | 4 | | | 4,29 € | | | K1909.14X100 | 14 | 100 | M8 | 12 | 1,8 | 4 | | | 4,88 € | | | K1909.14X120 | 14 | 120 | M8 | 12 | 1,8 | 4 | | | 5,27 € | | | K1909.16X40 | 16 | 40 | M8 | 12 | 2 | 4,7 | | | 3,61 € | | | K1909.16X45 | 16 | 45 | M8 | 12 | 2 | 4,7 | | | 3,80 € | | | K1909.16X50 | 16 | 50 | M8 | 12 | 2 | 4,7 | | | 4,09 € | | | K1909.16X55 | 16 | 55 | M8 | 12 | 2 | 4,7 | | | 3,80 € | | | K1909.16X60 | 16 | 60 | M8 | 12 | 2 | 4,7 | | | 4,58 € | | | K1909.16X70 | 16 | 70 | M8 | 12 | 2 | 4,7 | | | 4,92 € | | | K1909.16X80 | 16 | 80 | M8 | 12 | 2 | 4,7 | | | 5,28 € | | | K1909.16X90 | 16 | 90 | M8 | 12 | 2 | 4,7 | | | 5,61 € | | | K1909.16X100 | 16 | 100 | M8 | 12 | 2 | 4,7 | | | 6,25 € | | | K1909.16X120 | 16 | 120 | M8 | 12 | 2 | 4,7 | | | 6,72 € | | | K1909.20X45 | 20 | 45 | M10 | 16 | 2,5 | 6 | | | 6,08 € | | | K1909.20X50 | 20 | 50 | M10 | 16 | 2,5 | 6 | | | 7,05 € | | | K1909.20X55 | 20 | 55 | M10 | 16 | 2,5 | 6 | | | 6,66 € | | | K1909.20X60 | 20 | 60 | M10 | 16 | 2,5 | 6 | | | 7,95 € | | | K1909.20X70 | 20 | 70 | M10 | 16 | 2,5 | 6 | | | 8,49 € | | | K1909.20X80 | 20 | 80 | M10 | 16 | 2,5 | 6 | | | 8,99 € | | | K1909.20X90 | 20 | 90 | M10 | 16 | 2,5 | 6 | | | 8,77 € | | | K1909.20X100 | 20 | 100 | M10 | 16 | 2,5 | 6 | | | 10,43 € | | | K1909.20X120 | 20 | 120 | M10 | 16 | 2,5 | 6 | | | 11,41 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
