Čtyřhranné matice DIN 557

zpět

Produkty
- Ovládací prvky | normované díly
  - Díly pro stroje a pro přípravky
    - Šrouby, matice a podložky
      - Čtyřhranné matice DIN 557

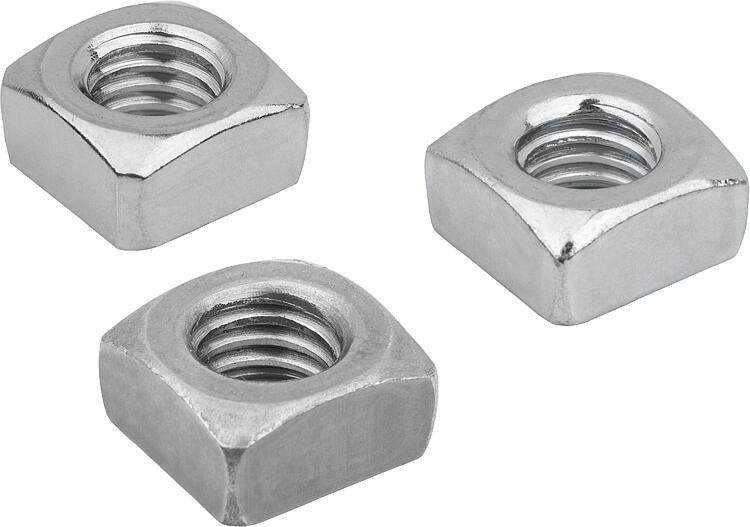

Popis zboží/obrázky produktu

PopisMateriál:Ocel, nerezová ocel A2 nebo nerezová ocel A4.Provedení: Ocel třída tvrdosti 11H, bez povrchové úpravy (černá) nebo pozinkovaná.
Nerezová ocel A2, bez povrchové úpravy.
Nerezová ocel A4, bez povrchové úpravy.Upozornění:Čtyřhranné matice podle DIN 557 třída výrobku C.

Čtyřhranné matice se často používají jako vkládací matice do vstřikovaných dílů nebo se vkládají do profilů pouzdra (protlačovaní hliníkové profily), aby je bylo možné použít jako vodicí vložky do drážky pro šroubování jiných konstrukčních součástí. Čtyřhranné matice jsou také základem klecových matic. Čtyřhranné matice poskytují lepší ochranu proti pootočení ve srovnání s běžnými šestihrannými maticemi.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2314 Čtyřhranné matice DIN 557

174 kB

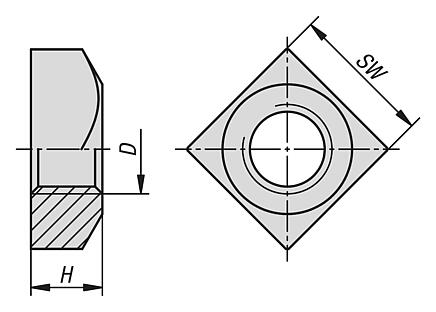

Výkresy

Výběr/filtr zboží

Objednací číslo	Materiál základní těleso	Povrch základního tělesa	D	H	SW	Cena
K2314.05	ocel	bez povrchové úpravy (černá)	M5	4	8	0,11 €
K2314.06	ocel	bez povrchové úpravy (černá)	M6	5	10	0,14 €
K2314.08	ocel	bez povrchové úpravy (černá)	M8	6,5	13	0,26 €
K2314.10	ocel	bez povrchové úpravy (černá)	M10	8	17	0,51 €
K2314.12	ocel	bez povrchové úpravy (černá)	M12	10	19	0,88 €
K2314.16	ocel	bez povrchové úpravy (černá)	M16	13	24	1,34 €
K2314.205	ocel	galvanicky pozinkovaný	M5	4	8	0,11 €
K2314.206	ocel	galvanicky pozinkovaný	M6	5	10	0,12 €
K2314.208	ocel	galvanicky pozinkovaný	M8	6,5	13	0,23 €
K2314.210	ocel	galvanicky pozinkovaný	M10	8	17	0,36 €
K2314.212	ocel	galvanicky pozinkovaný	M12	10	19	0,62 €
K2314.216	ocel	galvanicky pozinkovaný	M16	13	24	1,39 €
K2314.105	nerezová ocel A2	bez povrchové úpravy	M5	4	8	0,13 €
K2314.106	nerezová ocel A2	bez povrchové úpravy	M6	5	10	0,14 €
K2314.108	nerezová ocel A2	bez povrchové úpravy	M8	6,5	13	0,33 €
K2314.110	nerezová ocel A2	bez povrchové úpravy	M10	8	17	0,66 €
K2314.112	nerezová ocel A2	bez povrchové úpravy	M12	10	19	1,05 €
K2314.116	nerezová ocel A2	bez povrchové úpravy	M16	13	24	8,66 €
K2314.605	nerezová ocel A4	bez povrchové úpravy	M5	4	8	0,14 €
K2314.606	nerezová ocel A4	bez povrchové úpravy	M6	5	10	0,18 €
K2314.608	nerezová ocel A4	bez povrchové úpravy	M8	6,5	13	0,44 €
K2314.610	nerezová ocel A4	bez povrchové úpravy	M10	8	17	0,88 €
K2314.612	nerezová ocel A4	bez povrchové úpravy	M12	10	19	1,43 €
K2314.616	nerezová ocel A4	bez povrchové úpravy	M16	13	24	9,85 €
