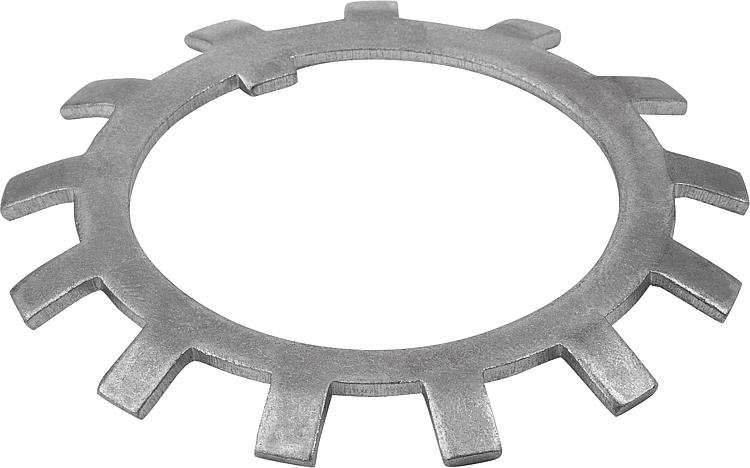

K2063Bezpečnostní plechy z oceli nebo nerezové oceli DIN 5406 |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Provedení: Nerezová ocel bez povrchové úpravy.
Ocel, bez povrchové úpravy.
Ocel pozinkovaná.Upozornění:Bezpečnostní plechy DIN 5406 slouží k jištění drážkové matice DIN 981. K použití bezpečnostních plechů je na šroubovém závitu zapotřebí klínová drážka.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

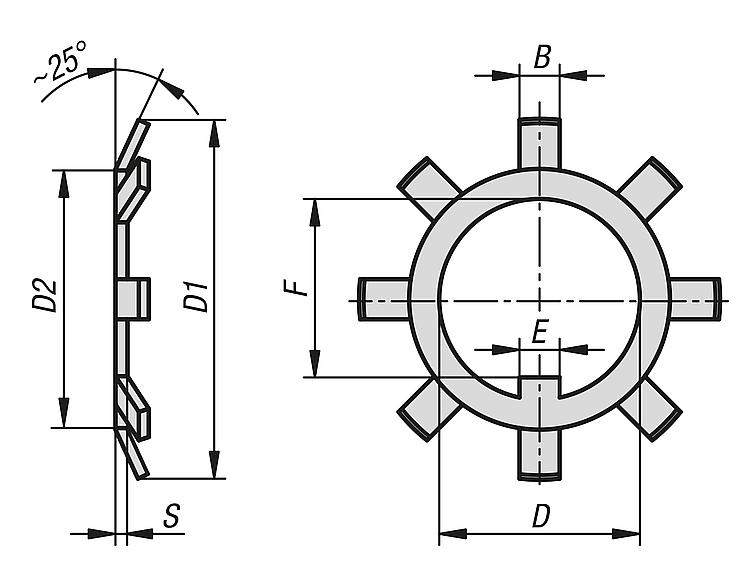

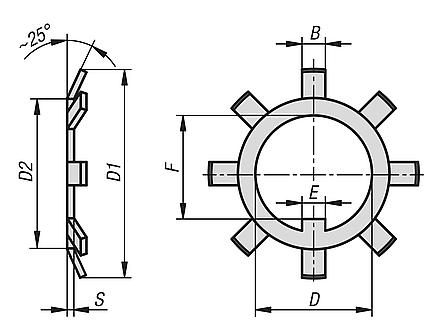

| Objednací číslo | Materiál
základní
těleso | Povrch
základního
tělesa | B | D
| D1
| D2 | E | F | S | Vhodné pro
| CAD | Přís. | Cena | Objednat |
|---|
| K2063.0010 | ocel | bez povrchové úpravy | 3 | 10 | 21 | 13,5 | 3 | 8,5 | 1 | K2060.0010 |  | | 0,46 € | | | K2063.0012 | ocel | bez povrchové úpravy | 3 | 12 | 25 | 17 | 3 | 10,5 | 1 | K2060.0012 | | | 0,46 € | | | K2063.0015 | ocel | bez povrchové úpravy | 4 | 15 | 28 | 21 | 4 | 13,5 | 1 | K2060.0015 | | | 0,46 € | | | K2063.0017 | ocel | bez povrchové úpravy | 4 | 17 | 32 | 24 | 4 | 15,5 | 1 | K2060.0017 | | | 0,46 € | | | K2063.0020 | ocel | bez povrchové úpravy | 4 | 20 | 36 | 26 | 4 | 18,5 | 1 | K2060.0020 | | | 0,46 € | | | K2063.0025 | ocel | bez povrchové úpravy | 5 | 25 | 42 | 32 | 5 | 23 | 1,25 | K2060.0025 | | | 0,46 € | | | K2063.0030 | ocel | bez povrchové úpravy | 5 | 30 | 49 | 38 | 5 | 27,5 | 1,25 | K2060.0030 | | | 0,46 € | | | K2063.0035 | ocel | bez povrchové úpravy | 5 | 35 | 57 | 44 | 6 | 32,5 | 1,25 | K2060.0035 | | | 0,63 € | | | K2063.0040 | ocel | bez povrchové úpravy | 6 | 40 | 62 | 50 | 6 | 37,5 | 1,25 | K2060.0040 | | | 0,63 € | | | K2063.0045 | ocel | bez povrchové úpravy | 6 | 45 | 69 | 56 | 6 | 42,5 | 1,25 | K2060.0045 | | | 0,75 € | | | K2063.0050 | ocel | bez povrchové úpravy | 6 | 50 | 74 | 61 | 6 | 47,5 | 1,25 | K2060.0050 | | | 1,01 € | | | K2063.0055 | ocel | bez povrchové úpravy | 7 | 55 | 81 | 67 | 8 | 52,5 | 1,5 | K2060.0055 | | | 1,13 € | | | K2063.0060 | ocel | bez povrchové úpravy | 7 | 60 | 86 | 73 | 8 | 57,5 | 1,5 | K2060.0060 | | | 1,20 € | | | K2063.0065 | ocel | bez povrchové úpravy | 7 | 65 | 92 | 79 | 8 | 62,5 | 1,5 | K2060.0065 | | | 1,28 € | | | K2063.0070 | ocel | bez povrchové úpravy | 8 | 70 | 98 | 85 | 8 | 66,5 | 1,5 | K2060.0070 | | | 1,39 € | | | K2063.0075 | ocel | bez povrchové úpravy | 8 | 75 | 104 | 90 | 8 | 71,5 | 1,5 | K2060.0075 | | | 1,66 € | | | K2063.0080 | ocel | bez povrchové úpravy | 8 | 80 | 112 | 95 | 10 | 76,5 | 1,8 | K2060.0080 | | | 2,46 € | | | K2063.0085 | ocel | bez povrchové úpravy | 8 | 85 | 119 | 102 | 10 | 81,8 | 1,8 | K2060.0085 | | | 2,74 € | | | K2063.0090 | ocel | bez povrchové úpravy | 10 | 90 | 126 | 108 | 10 | 86,5 | 1,8 | K2060.0090 | | | 3,14 € | | | K2063.0095 | ocel | bez povrchové úpravy | 10 | 95 | 133 | 113 | 10 | 91,5 | 1,8 | K2060.0095 | | | 3,34 € | | | K2063.0100 | ocel | bez povrchové úpravy | 10 | 100 | 142 | 120 | 12 | 96,5 | 1,8 | K2060.0100 | | | 3,56 € | | | K2063.1010 | ocel | pozinkovaný | 3 | 10 | 21 | 13,5 | 3 | 8,5 | 1 | K2060.010 | | | 0,46 € | | | K2063.1012 | ocel | pozinkovaný | 3 | 12 | 25 | 17 | 3 | 10,5 | 1 | K2060.012 | | | 0,46 € | | | K2063.1015 | ocel | pozinkovaný | 4 | 15 | 28 | 21 | 4 | 13,5 | 1 | K2060.015 | | | 0,46 € | | | K2063.1017 | ocel | pozinkovaný | 4 | 17 | 32 | 24 | 4 | 15,5 | 1 | K2060.017 | | | 0,46 € | | | K2063.1020 | ocel | pozinkovaný | 4 | 20 | 36 | 26 | 4 | 18,5 | 1 | K2060.020 | | | 0,46 € | | | K2063.1025 | ocel | pozinkovaný | 5 | 25 | 42 | 32 | 5 | 23 | 1,25 | K2060.025 | | | 0,46 € | | | K2063.1030 | ocel | pozinkovaný | 5 | 30 | 49 | 38 | 5 | 27,5 | 1,25 | K2060.030 | | | 0,46 € | | | K2063.1035 | ocel | pozinkovaný | 5 | 35 | 57 | 44 | 6 | 32,5 | 1,25 | K2060.035 | | | 0,63 € | | | K2063.1040 | ocel | pozinkovaný | 6 | 40 | 62 | 50 | 6 | 37,5 | 1,25 | K2060.040 | | | 0,63 € | | | K2063.1045 | ocel | pozinkovaný | 6 | 45 | 69 | 56 | 6 | 42,5 | 1,25 | K2060.045 | | | 0,75 € | | | K2063.1050 | ocel | pozinkovaný | 6 | 50 | 74 | 61 | 6 | 47,5 | 1,25 | K2060.050 | | | 1,01 € | | | K2063.1055 | ocel | pozinkovaný | 7 | 55 | 81 | 67 | 8 | 52,5 | 1,5 | K2060.055 | | | 1,13 € | | | K2063.1060 | ocel | pozinkovaný | 7 | 60 | 86 | 73 | 8 | 57,5 | 1,5 | K2060.060 | | | 1,20 € | | | K2063.1065 | ocel | pozinkovaný | 7 | 65 | 92 | 79 | 8 | 62,5 | 1,5 | K2060.065 | | | 1,28 € | | | K2063.1070 | ocel | pozinkovaný | 8 | 70 | 98 | 85 | 8 | 66,5 | 1,5 | K2060.070 | | | 1,39 € | | | K2063.1075 | ocel | pozinkovaný | 8 | 75 | 104 | 90 | 8 | 71,5 | 1,5 | K2060.075 | | | 1,66 € | | | K2063.1080 | ocel | pozinkovaný | 8 | 80 | 112 | 95 | 10 | 76,5 | 1,8 | K2060.080 | | | 2,46 € | | | K2063.1085 | ocel | pozinkovaný | 8 | 85 | 119 | 102 | 10 | 81,8 | 1,8 | K2060.085 | | | 2,74 € | | | K2063.1090 | ocel | pozinkovaný | 10 | 90 | 126 | 108 | 10 | 86,5 | 1,8 | K2060.090 | | | 3,14 € | | | K2063.1095 | ocel | pozinkovaný | 10 | 95 | 133 | 113 | 10 | 91,5 | 1,8 | K2060.095 | | | 3,34 € | | | K2063.1100 | ocel | pozinkovaný | 10 | 100 | 142 | 120 | 12 | 96,5 | 1,8 | K2060.100 | | | 3,56 € | | | K2063.2010 | nerezová ocel A2 | bez povrchové úpravy | 3 | 10 | 21 | 13,5 | 3 | 8,5 | 1 | K2060.1010 | | | 2,07 € | | | K2063.2012 | nerezová ocel A2 | bez povrchové úpravy | 3 | 12 | 25 | 17 | 3 | 10,5 | 1 | K2060.1012 | | | 2,07 € | | | K2063.2015 | nerezová ocel A2 | bez povrchové úpravy | 4 | 15 | 28 | 21 | 4 | 13,5 | 1 | K2060.1015 | | | 2,07 € | | | K2063.2017 | nerezová ocel A2 | bez povrchové úpravy | 4 | 17 | 32 | 24 | 4 | 15,5 | 1 | K2060.1017 | | | 2,07 € | | | K2063.2020 | nerezová ocel A2 | bez povrchové úpravy | 4 | 20 | 36 | 26 | 4 | 18,5 | 1 | K2060.1020 | | | 2,37 € | | | K2063.2025 | nerezová ocel A2 | bez povrchové úpravy | 5 | 25 | 42 | 32 | 5 | 23 | 1,25 | K2060.1025 | | | 2,83 € | | | K2063.2030 | nerezová ocel A2 | bez povrchové úpravy | 5 | 30 | 49 | 38 | 5 | 27,5 | 1,25 | K2060.1030 | | | 3,26 € | | | K2063.2035 | nerezová ocel A2 | bez povrchové úpravy | 6 | 35 | 57 | 44 | 5 | 32,5 | 1,25 | K2060.1035 | | | 4,33 € | | | K2063.2040 | nerezová ocel A2 | bez povrchové úpravy | 6 | 40 | 62 | 50 | 6 | 37,5 | 1,25 | K2060.1040 | | | 5,24 € | | | K2063.2045 | nerezová ocel A2 | bez povrchové úpravy | 6 | 45 | 69 | 56 | 6 | 42,5 | 1,25 | K2060.1045 | | | 5,78 € | | | K2063.2050 | nerezová ocel A2 | bez povrchové úpravy | 6 | 50 | 74 | 61 | 6 | 47,5 | 1,25 | K2060.1050 | | | 6,08 € | | | K2063.2055 | nerezová ocel A2 | bez povrchové úpravy | 7 | 55 | 81 | 67 | 8 | 52,5 | 1,5 | K2060.1055 | | | 7,74 € | | | K2063.2060 | nerezová ocel A2 | bez povrchové úpravy | 7 | 60 | 86 | 73 | 8 | 57,5 | 1,5 | K2060.1060 | | | 8,02 € | | | K2063.2065 | nerezová ocel A2 | bez povrchové úpravy | 7 | 65 | 92 | 79 | 8 | 62,5 | 1,5 | K2060.1065 | | | 8,56 € | | | K2063.2070 | nerezová ocel A2 | bez povrchové úpravy | 8 | 70 | 98 | 85 | 8 | 66,5 | 1,5 | K2060.1070 | | | 9,33 € | | | K2063.2075 | nerezová ocel A2 | bez povrchové úpravy | 8 | 75 | 104 | 90 | 8 | 71,5 | 1,5 | K2060.1075 | | | 10,27 € | | | K2063.2080 | nerezová ocel A2 | bez povrchové úpravy | 8 | 80 | 112 | 95 | 10 | 76,5 | 1,8 | K2060.1080 | | | 11,26 € | | | K2063.2085 | nerezová ocel A2 | bez povrchové úpravy | 8 | 85 | 119 | 102 | 10 | 81,8 | 1,8 | K2060.1085 | | | 11,63 € | | | K2063.2090 | nerezová ocel A2 | bez povrchové úpravy | 10 | 90 | 126 | 108 | 10 | 86,5 | 1,8 | K2060.1090 | | | 11,96 € | | | K2063.2095 | nerezová ocel A2 | bez povrchové úpravy | 10 | 95 | 133 | 113 | 10 | 91,5 | 1,8 | K2060.1095 | | | 12,45 € | | | K2063.2100 | nerezová ocel A2 | bez povrchové úpravy | 10 | 100 | 142 | 120 | 12 | 96,5 | 1,8 | K2060.1100 | | | 14,49 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
