K0869Šroub s válcovou hlavou a vnitřním šestihranem DIN EN ISO 4762,... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Ocel nebo nerezová ocel (A 2).
Závitová pojistka z nylonu.Provedení: Ocel třídy pevnosti 8.8, černá.

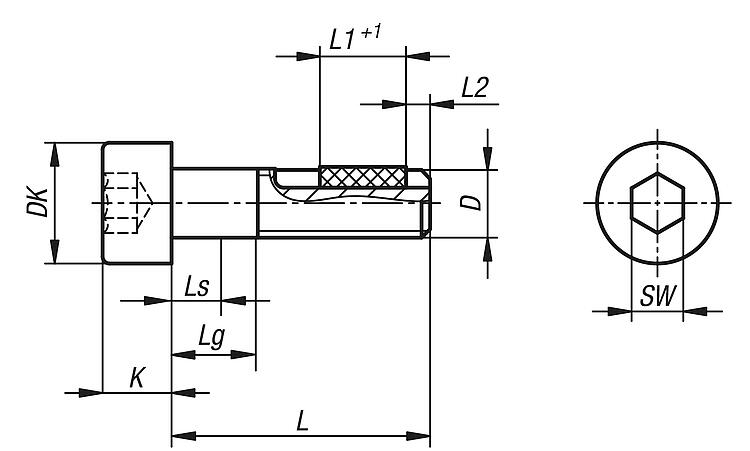

Nerez A2-70, bez povrchové úpravy.Odkaz na výkres:L2 = cca dvě otáčky závitu StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | Materiál
| D
| L | Ls
min. | Lg
max. | DK | K | L1 | SW | Moment
zašroubování
cca Nm | Moment
vyšroubování
cca Nm | CAD | Přís. | Cena | Objednat |
|---|
| K0869.804X10 | ocel | M4 | 10 | 0 | 2,1 | 7 | 4 | 5 | 3 | 0,15 | 0,22 |  | | 0,35 € | | | K0869.804X12 | ocel | M4 | 12 | 0 | 2,1 | 7 | 4 | 5 | 3 | 0,15 | 0,22 | | | 0,35 € | | | K0869.804X16 | ocel | M4 | 16 | 0 | 2,1 | 7 | 4 | 6 | 3 | 0,15 | 0,22 | | | 0,35 € | | | K0869.804X20 | ocel | M4 | 20 | 0 | 2,1 | 7 | 4 | 7 | 3 | 0,15 | 0,22 | | | 0,35 € | | | K0869.804X25 | ocel | M4 | 25 | 0 | 2,1 | 7 | 4 | 7 | 3 | 0,15 | 0,22 | | | 0,35 € | | | K0869.805X10 | ocel | M5 | 10 | 0 | 2,4 | 8,5 | 5 | 5 | 4 | 0,25 | 0,1 | | | 0,35 € | | | K0869.805X12 | ocel | M5 | 12 | 0 | 2,4 | 8,5 | 5 | 6 | 4 | 0,25 | 0,1 | | | 0,35 € | | | K0869.805X16 | ocel | M5 | 16 | 0 | 2,4 | 8,5 | 5 | 7 | 4 | 0,25 | 0,1 | | | 0,35 € | | | K0869.805X20 | ocel | M5 | 20 | 0 | 2,4 | 8,5 | 5 | 7 | 4 | 0,25 | 0,1 | | | 0,35 € | | | K0869.805X25 | ocel | M5 | 25 | 0 | 2,4 | 8,5 | 5 | 8 | 4 | 0,25 | 0,1 | | | 0,35 € | | | K0869.805X30 | ocel | M5 | 30 | 4 | 8 | 8,5 | 5 | 8 | 4 | 0,25 | 0,1 | | | 0,35 € | | | K0869.805X40 | ocel | M5 | 40 | 14 | 18 | 8,5 | 5 | 8 | 4 | 0,25 | 0,1 | | | 0,35 € | | | K0869.806X10 | ocel | M6 | 10 | 0 | 3 | 10 | 6 | 5 | 5 | 0,45 | 0,25 | | | 0,35 € | | | K0869.806X12 | ocel | M6 | 12 | 0 | 3 | 10 | 6 | 6 | 5 | 0,45 | 0,25 | | | 0,35 € | | | K0869.806X16 | ocel | M6 | 16 | 0 | 3 | 10 | 6 | 7 | 5 | 0,45 | 0,25 | | | 0,35 € | | | K0869.806X20 | ocel | M6 | 20 | 0 | 3 | 10 | 6 | 7 | 5 | 0,45 | 0,25 | | | 0,35 € | | | K0869.806X25 | ocel | M6 | 25 | 0 | 3 | 10 | 6 | 8 | 5 | 0,45 | 0,25 | | | 0,35 € | | | K0869.806X30 | ocel | M6 | 30 | 0 | 3 | 10 | 6 | 8 | 5 | 0,45 | 0,25 | | | 0,35 € | | | K0869.806X35 | ocel | M6 | 35 | 6 | 11 | 10 | 6 | 8 | 5 | 0,45 | 0,25 | | | 0,35 € | | | K0869.806X40 | ocel | M6 | 40 | 11 | 16 | 10 | 6 | 8 | 5 | 0,45 | 0,25 | | | 0,39 € | | | K0869.806X45 | ocel | M6 | 45 | 16 | 21 | 10 | 6 | 8 | 5 | 0,45 | 0,25 | | | 0,39 € | | | K0869.806X50 | ocel | M6 | 50 | 21 | 26 | 10 | 6 | 8 | 5 | 0,45 | 0,25 | | | 0,42 € | | | K0869.808X16 | ocel | M8 | 16 | 0 | 3,75 | 13 | 8 | 7 | 6 | 0,8 | 0,4 | | | 0,37 € | | | K0869.808X20 | ocel | M8 | 20 | 0 | 3,75 | 13 | 8 | 8 | 6 | 0,8 | 0,4 | | | 0,37 € | | | K0869.808X25 | ocel | M8 | 25 | 0 | 3,75 | 13 | 8 | 8 | 6 | 0,8 | 0,4 | | | 0,41 € | | | K0869.808X30 | ocel | M8 | 30 | 0 | 3,75 | 13 | 8 | 8 | 6 | 0,8 | 0,4 | | | 0,42 € | | | K0869.808X35 | ocel | M8 | 35 | 0 | 3,75 | 13 | 8 | 10 | 6 | 0,8 | 0,4 | | | 0,42 € | | | K0869.808X40 | ocel | M8 | 40 | 5,75 | 12 | 13 | 8 | 10 | 6 | 0,8 | 0,4 | | | 0,45 € | | | K0869.808X45 | ocel | M8 | 45 | 10,75 | 17 | 13 | 8 | 10 | 6 | 0,8 | 0,4 | | | 0,45 € | | | K0869.810X25 | ocel | M10 | 25 | 0 | 4,5 | 16 | 10 | 10 | 8 | 1,7 | 0,9 | | | 0,47 € | | | K0869.810X30 | ocel | M10 | 30 | 0 | 4,5 | 16 | 10 | 10 | 8 | 1,7 | 0,9 | | | 0,47 € | | | K0869.810X40 | ocel | M10 | 40 | 0 | 4,5 | 16 | 10 | 12 | 8 | 1,7 | 0,9 | | | 0,59 € | | | K0869.810X50 | ocel | M10 | 50 | 10,5 | 18 | 16 | 10 | 12 | 8 | 1,7 | 0,9 | | | 0,63 € | | | K0869.812X30 | ocel | M12 | 30 | 0 | 5,25 | 18 | 12 | 10 | 10 | 1,8 | 0,9 | | | 1,10 € | | | K0869.812X40 | ocel | M12 | 40 | 0 | 5,25 | 18 | 12 | 12 | 10 | 1,8 | 0,9 | | | 1,24 € | | | K0869.812X50 | ocel | M12 | 50 | 0 | 5,25 | 18 | 12 | 12 | 10 | 1,8 | 0,9 | | | 1,27 € | | | K0869.904X10 | nerezová ocel A2 | M4 | 10 | 0 | 2,1 | 7 | 4 | 5 | 3 | 0,15 | 0,22 | | | 0,42 € | | | K0869.904X12 | nerezová ocel A2 | M4 | 12 | 0 | 2,1 | 7 | 4 | 5 | 3 | 0,15 | 0,22 | | | 0,42 € | | | K0869.904X16 | nerezová ocel A2 | M4 | 16 | 0 | 2,1 | 7 | 4 | 6 | 3 | 0,15 | 0,22 | | | 0,42 € | | | K0869.904X20 | nerezová ocel A2 | M4 | 20 | 0 | 2,1 | 7 | 4 | 7 | 3 | 0,15 | 0,22 | | | 0,42 € | | | K0869.904X25 | nerezová ocel A2 | M4 | 25 | 0 | 2,1 | 7 | 4 | 7 | 3 | 0,15 | 0,22 | | | 0,45 € | | | K0869.905X10 | nerezová ocel A2 | M5 | 10 | 0 | 2,4 | 8,5 | 5 | 5 | 4 | 0,25 | 0,1 | | | 0,42 € | | | K0869.905X12 | nerezová ocel A2 | M5 | 12 | 0 | 2,4 | 8,5 | 5 | 6 | 4 | 0,25 | 0,1 | | | 0,42 € | | | K0869.905X16 | nerezová ocel A2 | M5 | 16 | 0 | 2,4 | 8,5 | 5 | 7 | 4 | 0,25 | 0,1 | | | 0,45 € | | | K0869.905X20 | nerezová ocel A2 | M5 | 20 | 0 | 2,4 | 8,5 | 5 | 7 | 4 | 0,25 | 0,1 | | | 0,45 € | | | K0869.905X25 | nerezová ocel A2 | M5 | 25 | 0 | 2,4 | 8,5 | 5 | 8 | 4 | 0,25 | 0,1 | | | 0,45 € | | | K0869.905X30 | nerezová ocel A2 | M5 | 30 | 4 | 8 | 8,5 | 5 | 8 | 4 | 0,25 | 0,1 | | | 0,45 € | | | K0869.905X40 | nerezová ocel A2 | M5 | 40 | 14 | 18 | 8,5 | 5 | 8 | 4 | 0,25 | 0,1 | | | 0,48 € | | | K0869.906X10 | nerezová ocel A2 | M6 | 10 | 0 | 3 | 10 | 6 | 5 | 5 | 0,45 | 0,25 | | | 0,45 € | | | K0869.906X12 | nerezová ocel A2 | M6 | 12 | 0 | 3 | 10 | 6 | 6 | 5 | 0,45 | 0,25 | | | 0,45 € | | | K0869.906X16 | nerezová ocel A2 | M6 | 16 | 0 | 3 | 10 | 6 | 7 | 5 | 0,45 | 0,25 | | | 0,45 € | | | K0869.906X20 | nerezová ocel A2 | M6 | 20 | 0 | 3 | 10 | 6 | 7 | 5 | 0,45 | 0,25 | | | 0,45 € | | | K0869.906X25 | nerezová ocel A2 | M6 | 25 | 0 | 3 | 10 | 6 | 8 | 5 | 0,45 | 0,25 | | | 0,48 € | | | K0869.906X30 | nerezová ocel A2 | M6 | 30 | 0 | 3 | 10 | 6 | 8 | 5 | 0,45 | 0,25 | | | 0,54 € | | | K0869.906X35 | nerezová ocel A2 | M6 | 35 | 6 | 11 | 10 | 6 | 8 | 5 | 0,45 | 0,25 | | | 0,54 € | | | K0869.906X40 | nerezová ocel A2 | M6 | 40 | 11 | 16 | 10 | 6 | 8 | 5 | 0,45 | 0,25 | | | 0,56 € | | | K0869.906X45 | nerezová ocel A2 | M6 | 45 | 16 | 21 | 10 | 6 | 8 | 5 | 0,45 | 0,25 | | | 0,59 € | | | K0869.906X50 | nerezová ocel A2 | M6 | 50 | 21 | 26 | 10 | 6 | 8 | 5 | 0,45 | 0,25 | | | 0,66 € | | | K0869.908X16 | nerezová ocel A2 | M8 | 16 | 0 | 3,75 | 13 | 8 | 7 | 6 | 0,8 | 0,4 | | | 0,65 € | | | K0869.908X20 | nerezová ocel A2 | M8 | 20 | 0 | 3,75 | 13 | 8 | 8 | 6 | 0,8 | 0,4 | | | 0,66 € | | | K0869.908X25 | nerezová ocel A2 | M8 | 25 | 0 | 3,75 | 13 | 8 | 8 | 6 | 0,8 | 0,4 | | | 0,69 € | | | K0869.908X30 | nerezová ocel A2 | M8 | 30 | 0 | 3,75 | 13 | 8 | 8 | 6 | 0,8 | 0,4 | | | 0,72 € | | | K0869.908X35 | nerezová ocel A2 | M8 | 35 | 0 | 3,75 | 13 | 8 | 10 | 6 | 0,8 | 0,4 | | | 0,76 € | | | K0869.908X40 | nerezová ocel A2 | M8 | 40 | 5,75 | 12 | 13 | 8 | 10 | 6 | 0,8 | 0,4 | | | 0,85 € | | | K0869.908X45 | nerezová ocel A2 | M8 | 45 | 10,75 | 17 | 13 | 8 | 10 | 6 | 0,8 | 0,4 | | | 0,89 € | | | K0869.910X25 | nerezová ocel A2 | M10 | 25 | 0 | 4,5 | 16 | 10 | 10 | 8 | 1,7 | 0,9 | | | 0,96 € | | | K0869.910X30 | nerezová ocel A2 | M10 | 30 | 0 | 4,5 | 16 | 10 | 10 | 8 | 1,7 | 0,9 | | | 0,96 € | | | K0869.910X40 | nerezová ocel A2 | M10 | 40 | 0 | 4,5 | 16 | 10 | 12 | 8 | 1,7 | 0,9 | | | 1,05 € | | | K0869.910X50 | nerezová ocel A2 | M10 | 50 | 10,5 | 18 | 16 | 10 | 12 | 8 | 1,7 | 0,9 | | | 1,05 € | | | K0869.912X30 | nerezová ocel A2 | M12 | 30 | 0 | 6 | 18 | 12 | 10 | 10 | 1,8 | 0,9 | | | 1,78 € | | | K0869.912X40 | nerezová ocel A2 | M12 | 40 | 0 | 6 | 18 | 12 | 12 | 10 | 1,8 | 0,9 | | | 2,09 € | | | K0869.912X50 | nerezová ocel A2 | M12 | 50 | 0 | 6 | 18 | 12 | 12 | 10 | 1,8 | 0,9 | | | 2,09 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
