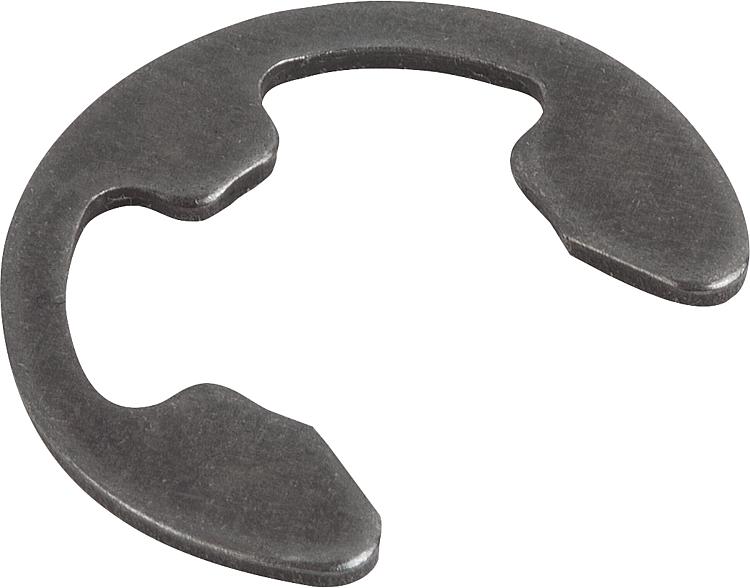

K1940Pojistné podložky pro hřídele DIN 6799 |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Pružinová ocel nebo nerezová ocel 1.4122.Provedení: Pružinová ocel, bez povrchové úpravy.
Nerezová ocel, bez povrchové úpravy.Upozornění:Pojistné podložky se vsunují do drážky hřídele. Odpovídají normě DIN 6799 a jsou určeny pro menší hřídele.

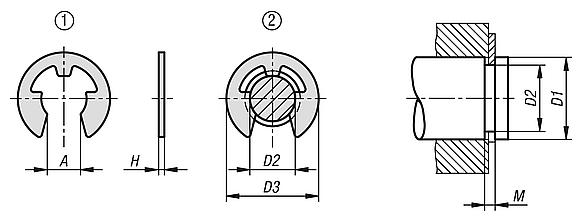

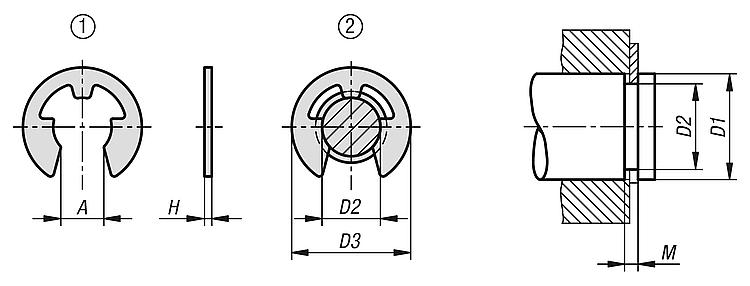

Jmenovitý rozměr = průměr drážky D2Příslušenství:Odkaz na výkres: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | Materiál
základní
těleso | A | D1 | D2 | D3 | H | M | CAD | Přís. | Cena | Objednat |
|---|
| K1940.0230 | pružinová ocel | 1,94 | 3-4 | 2,3 | 6,3 | 0,6 | 0,64 |  | | 0,20 € | | | K1940.0320 | pružinová ocel | 2,7 | 4-5 | 3,2 | 7,3 | 0,6 | 0,64 | | | 0,20 € | | | K1940.0400 | pružinová ocel | 3,34 | 5-7 | 4 | 9,3 | 0,7 | 0,74 | | | 0,20 € | | | K1940.0500 | pružinová ocel | 4,11 | 6-8 | 5 | 11,3 | 0,7 | 0,74 | | | 0,29 € | | | K1940.0600 | pružinová ocel | 5,26 | 7-9 | 6 | 12,3 | 0,7 | 0,74 | | | 0,29 € | | | K1940.0700 | pružinová ocel | 5,84 | 8-11 | 7 | 14,3 | 0,9 | 0,94 | | | 0,34 € | | | K1940.0800 | pružinová ocel | 6,52 | 9-12 | 8 | 16,3 | 1 | 1,05 | | | 0,34 € | | | K1940.0900 | pružinová ocel | 7,63 | 10-14 | 9 | 18,8 | 1,1 | 1,15 | | | 0,37 € | | | K1940.1000 | pružinová ocel | 8,32 | 11-15 | 10 | 20,4 | 1,2 | 1,25 | | | 0,41 € | | | K1940.1200 | pružinová ocel | 10,45 | 13-18 | 12 | 23,4 | 1,3 | 1,35 | | | 0,46 € | | | K1940.0151 | nerezová ocel | 1,28 | 2-2,5 | 1,5 | 4,25 | 0,4 | 0,44 | | | 0,29 € | | | K1940.0191 | nerezová ocel | 1,61 | 2,5-3 | 1,9 | 4,8 | 0,5 | 0,54 | | | 0,29 € | | | K1940.0231 | nerezová ocel | 1,94 | 3-4 | 2,3 | 6,3 | 0,6 | 0,64 | | | 0,29 € | | | K1940.0321 | nerezová ocel | 2,7 | 4-5 | 3,2 | 7,3 | 0,6 | 0,64 | | | 0,34 € | | | K1940.0401 | nerezová ocel | 3,34 | 5-7 | 4 | 9,3 | 0,7 | 0,74 | | | 0,39 € | | | K1940.0501 | nerezová ocel | 4,11 | 6-8 | 5 | 11,3 | 0,7 | 0,74 | | | 0,43 € | | | K1940.0601 | nerezová ocel | 5,26 | 7-9 | 6 | 12,3 | 0,7 | 0,74 | | | 0,47 € | | | K1940.0701 | nerezová ocel | 5,84 | 8-11 | 7 | 14,3 | 0,9 | 0,94 | | | 0,54 € | | | K1940.0901 | nerezová ocel | 7,63 | 10-14 | 9 | 18,8 | 1,1 | 1,15 | | | 0,79 € | | | K1940.0801 | nerezová ocel | 6,52 | 9-12 | 8 | 16,3 | 1 | 1,05 | | | 0,64 € | | | K1940.1001 | nerezová ocel | 8,32 | 11-15 | 10 | 20,4 | 1,2 | 1,25 | | | 0,81 € | | | K1940.1201 | nerezová ocel | 10,45 | 13-18 | 12 | 23,4 | 1,3 | 1,35 | | | 0,89 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
