Popis zboží/obrázky produktu

PopisPopis výrobku:

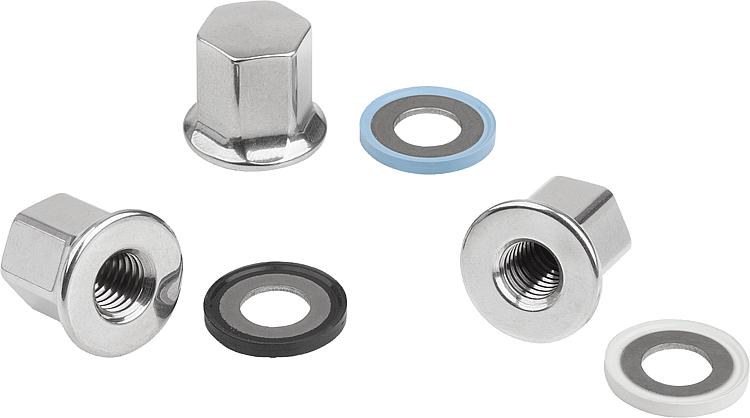

Sada: Uzavřená matice s nákružkem K1493 + těsnicí podložka Hygienic USIT^® K1491.

Utěsnění bez mrtvého prostoru zaručuje pouze kombinace uzavřené matice s nákružkem a těsnicí podložky Hygienic USIT^®.

Uzavřená matice s nákružkem a podložky s těsnicím kroužkem Hygienic USIT^® se nejlépe hodí k upevňování v hygienických prostorech a kromě toho odpovídá směrnicím EHEDG, což je potvrzeno příslušným certifikátem.

Materiál:

Uzavřená matice: nerezová ocel 1.4404.
Podložka: nerezová ocel 1.4404.
těsnicí kroužek:
70 EPDM 291 (černá).
70 EPDM 253815 (bílá).
75 Fluoroprene^® XP 45 (modrá).

Provedení: Uzavřená matice: leštěná.Upozornění:

Jen pro kombinaci uzavřené matice s nákružkem K1493 a speciálně uzpůsobené těsnicí podložky Hygienic USIT^® K1491 je platný certifikát EHEDG.

Pozor:

Funkce šroubovacího systému Hygienic USIT^® byla vyzkoušena v kombinaci s ušlechtilými materiály a běžnými čisticími prostředky. Vhodnost pro daný případ použití musí ověřit uživatel.

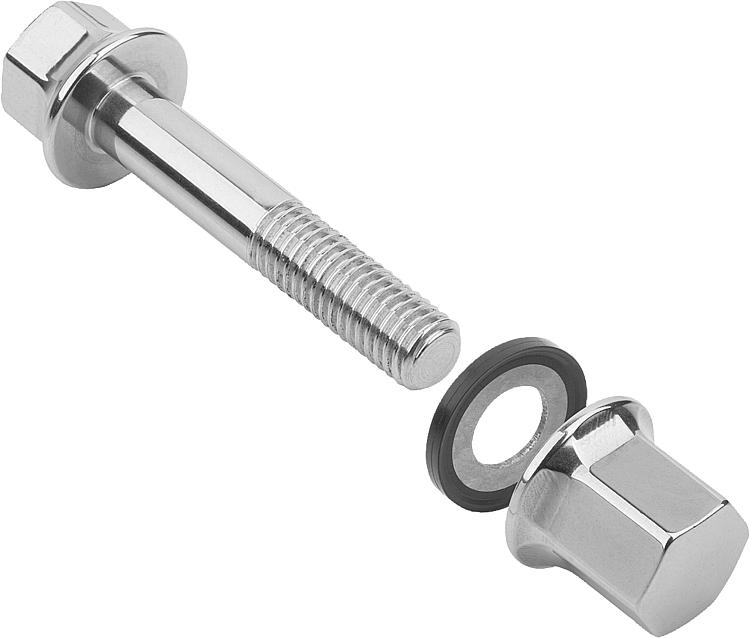

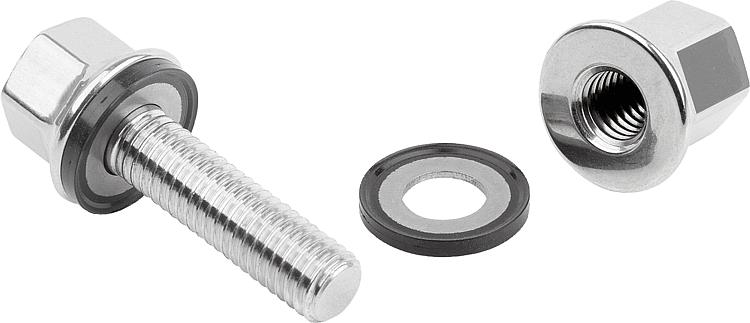

Příslušenství:Šestihranné šrouby s nákružkem K1492.
Nástrčná hlava klíče s plastovými vložkami K1361.
Očkový / stranový klíč s ochranným nástavcem K1362.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K1594 Uzavřené matice z nerezové oceli s nákružkem a podložky s těsnicím kroužkem pro sadu Hygienic USIT®

372 kB

Technické informace pro Hygienic USIT®

326 kB

Utahovací momenty

36 kB

Certificate of compliance - EHEDG

260 kB

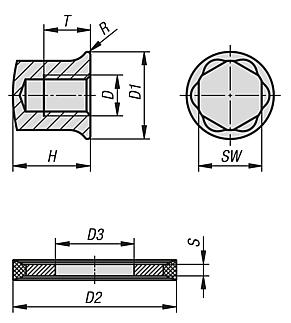

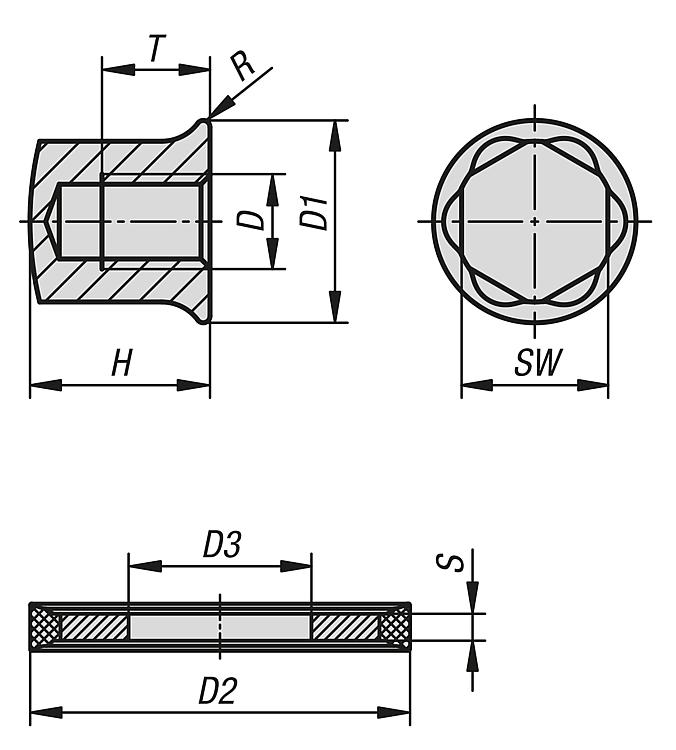

Výkresy

Výběr/filtr zboží

Objednací číslo	Materiál komponenty	Barva komponenty	D	D1	D2	D3	H	R	S	SW	T	Schválení / certifikace	Cena
K1594.041	75 EPDM 295	černá	M4	10,8	9,7	4,1	9	0,45	1	7	4,8	EHEDG	6,79 €
K1594.051	75 EPDM 295	černá	M5	11,8	10,7	5,1	11	0,5	1	8	6	EHEDG	7,17 €
K1594.061	75 EPDM 295	černá	M6	14	13,1	6,1	13	0,55	1	10	7,2	EHEDG	7,61 €
K1594.081	75 EPDM 295	černá	M8	18	16,9	8,1	16	0,6	1	13	9,6	EHEDG	10,32 €
K1594.101	75 EPDM 295	černá	M10	22	21,2	10,1	20	0,75	1,5	16	12	EHEDG	12,23 €
K1594.121	75 EPDM 295	černá	M12	26,6	25,5	12,1	23	0,9	1,5	18	14,4	EHEDG	18,25 €
K1594.161	75 EPDM 295	černá	M16	35	33,9	16,1	30	1,2	1,5	24	19,2	EHEDG	28,85 €
K1594.042	70 EPDM 253815	bílá	M4	10,8	9,7	4,1	9	0,45	1	7	4,8	EHEDG	7,47 €
K1594.052	70 EPDM 253815	bílá	M5	11,8	10,7	5,1	11	0,5	1	8	6	EHEDG	7,87 €
K1594.062	70 EPDM 253815	bílá	M6	14	13,1	6,1	13	0,55	1	10	7,2	EHEDG	8,33 €
K1594.082	70 EPDM 253815	bílá	M8	18	16,9	8,1	16	0,6	1	13	9,6	EHEDG	11,23 €
K1594.102	70 EPDM 253815	bílá	M10	22	21,2	10,1	20	0,75	1,5	16	12	EHEDG	13,30 €
K1594.122	70 EPDM 253815	bílá	M12	26,6	25,5	12,1	23	0,9	1,5	18	14,4	EHEDG	19,39 €
K1594.162	70 EPDM 253815	bílá	M16	35	33,9	16,1	30	1,2	1,5	24	19,2	EHEDG	30,53 €
K1594.044	fluoroprene XP 45	modrá	M4	10,8	9,7	4,1	9	0,45	1	7	4,8	EHEDG	10,41 €
K1594.054	fluoroprene XP 45	modrá	M5	11,8	10,7	5,1	11	0,5	1	8	6	EHEDG	10,77 €
K1594.064	fluoroprene XP 45	modrá	M6	14	13,1	6,1	13	0,55	1	10	7,2	EHEDG	11,36 €
K1594.084	fluoroprene XP 45	modrá	M8	18	16,9	8,1	16	0,6	1	13	9,6	EHEDG	15,10 €
K1594.104	fluoroprene XP 45	modrá	M10	22	21,2	10,1	20	0,75	1,5	16	12	EHEDG	17,79 €
K1594.124	fluoroprene XP 45	modrá	M12	26,6	25,5	12,1	23	0,9	1,5	18	14,4	EHEDG	24,04 €
K1594.164	fluoroprene XP 45	modrá	M16	35	33,9	16,1	30	1,2	1,5	24	19,2	EHEDG	37,60 €
