      - Kulové knoflíky hladké DIN 319 rozšířené provedení L, s upínacím pouzdrem

Popis zboží/obrázky produktu

PopisMateriál:Duroplast PF 31, černý.
Pouzdro z oceli, pozinkované.Provedení: Leštěno do vysokého lesku.Upozornění:Montáž provedení L: kulové koncovky se pevně narazí lehkým úderem kladiva. Používejte prosím jen kladívka z pryže resp. z plastu, a to do hmotnosti 200 g!Tolerance vřetene:Kulové koncovky se svěracím pouzdrem lze nastrčit na standardní tyče s tolerancí h9. Společně s koncovkou dodané svěrací pouzdro zajišťuje pevné a bezpečné držení.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0159_L Kulové knoflíky hladké DIN 319 rozšířené provedení L, s upínacím pouzdrem

186 kB

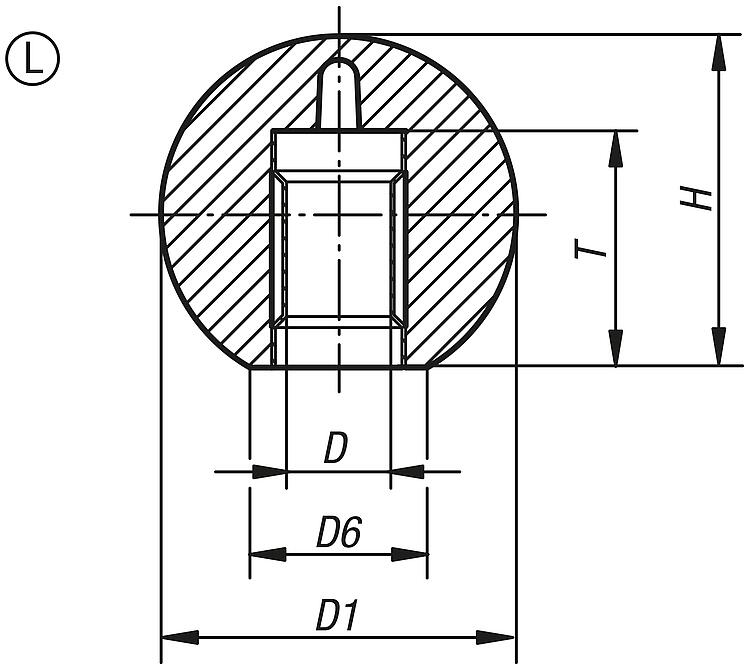

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Barva základního tělesa	D	D1	D6	H	T	Cena
K0159.42005	L	černá	5	20	12	18	13	1,53 €
K0159.42506	L	černá	6	25	15	23	16	1,43 €
K0159.42508	L	černá	8	25	15	23	15	1,43 €
K0159.43208	L	černá	8	32	18	29	15	1,75 €
K0159.43210	L	černá	10	32	18	29	20	1,75 €
K0159.44010	L	černá	10	40	20	37,5	20	2,39 €
K0159.44012	L	černá	12	40	20	37,5	23	2,39 €
K0159.45012	L	černá	12	50	28	48	20	3,73 €
