      - Kulové knoflíky hladké DIN 319 rozšířené provedení E, s pouzdrem se závitem

Popis zboží/obrázky produktu

PopisMateriál:Duroplast PF 31, černý.
Pouzdro z oceli, pozinkované.Provedení: Leštěno do vysokého lesku.Upozornění:U provedení K0159.21604 je pouzdro z mosazi.
U provedení K0159.23008, K0159.23508 a K0159.24008 je pouzdro z oceli, potaženo mědí. Na vyžádání:* Tato provedení je možno za příplatek dodat v tmavě červené barvě.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0159_E Kulové knoflíky hladké DIN 319 rozšířené provedení E, s pouzdrem se závitem

197 kB

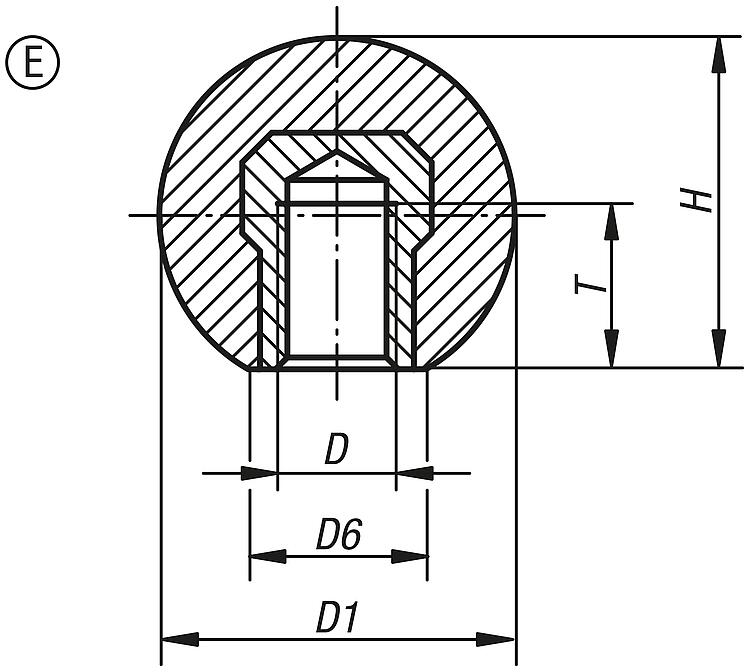

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Barva základního tělesa	D	D1	D6	H	T	Cena
K0159.21604	E	černá	M4	16	8	15	6	0,53 €
K0159.22005	E	černá	M5	20	12	18	7,5	0,57 €
K0159.22006	E	černá	M6	20	12	18	9	0,57 €
K0159.22506	E	černá	M6	25	15	23	9	0,66 €
K0159.22508	E	černá	M8	25	15	23	12	0,72 €
K0159.23008	E	černá	M8	30	16	28	12	1,11 €
K0159.23208	E	černá	M8	32	18	29	12	1,27 €
K0159.23210	E	černá	M10	32	18	29	15	1,28 €
K0159.23508	E	černá	M8	36	17	33	14	1,25 €
K0159.23510	E	černá	M10	36	17	33	14	1,30 €
K0159.24008	E	černá	M8	40	20	37,5	14	1,53 €
K0159.24010	E	černá	M10	40	20	37,5	15	1,61 €
K0159.24012	E	černá	M12	40	20	37,5	18	1,82 €
K0159.24510	E	černá	M10	45	20	43	22	2,05 €
K0159.24512	E	černá	M12	45	20	43	21	2,10 €
K0159.25010	E	černá	M10	50	22	48	15	2,50 €
K0159.25012	E	černá	M12	50	28	48	18	2,56 €
K0159.220051	E	červená	M5	20	12	18	7,5	0,73 €
K0159.225061	E	červená	M6	25	15	23	9	0,88 €
K0159.230081	E	červená	M8	30	16	28	12	1,57 €
K0159.235101	E	červená	M10	36	17	33	14	1,95 €
K0159.240101	E	červená	M10	40	20	37,5	15	2,24 €
K0159.240121	E	červená	M12	40	20	37,5	18	2,55 €
K0159.250121	E	červená	M12	50	28	48	18	3,59 €
