K1083

Hvězdicové úchytky trojcípé

Produkty
- Ovládací prvky | normované díly
  - Ovládací prvky
    - Hvězdicové úchytky trojcípé

Popis zboží/obrázky produktu

PopisMateriál:Termoplast vyztužený skelnými vlákny.
Závitové pouzdro z mosazi.
Závitový čep: ocel.Provedení: Rukojeť černá.
Závitový čep pozinkovaný.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K1083 Hvězdicové úchytky trojcípé

145 kB

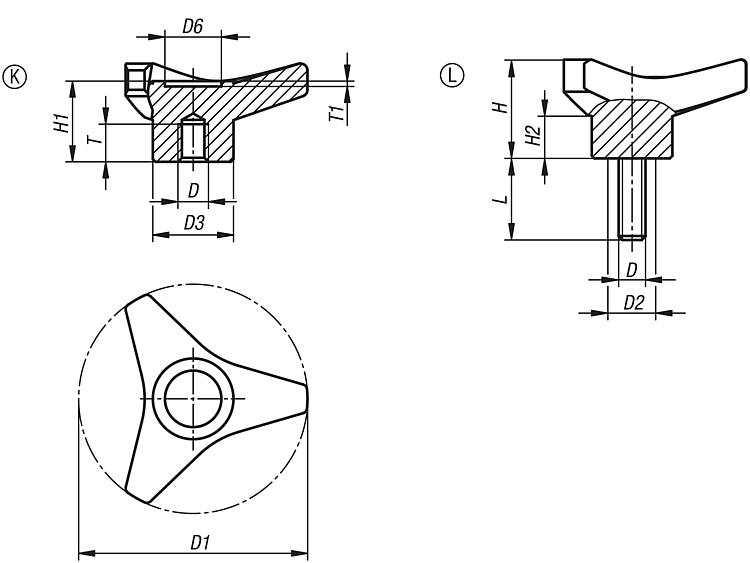

Výkresy (celkový přehled)

Trojcípé ovládací matice, provedení K

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	D3	D6	H	H1	H2	T	T1	Cena
K1083.24506	K	M6	45	16	11	21	18	10	9	1	1,73 €
K1083.26508	K	M8	65	22	15,5	28	23,5	11,5	11	1,5	2,00 €
K1083.26510	K	M10	65	22	15,5	28	23,5	11,5	11	1,5	2,23 €
K1083.28510	K	M10	85	30	21	37	30,5	16	14	2	3,28 €
K1083.28512	K	M12	85	30	21	37	30,5	16	19	2	3,78 €
K1083.210512	K	M12	105	35	25	46	37,5	19	17	2	4,94 €
K1083.210514	K	M14	105	35	25	46	37,5	19	19	2	5,46 €

Trojcípé ovládací matice, provedení L

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	D2	D3	D6	H	H1	H2	L	T1	Cena
K1083.48508X20	L	M8	85	18	30	21	37	30,5	16	20	2	2,88 €
K1083.48508X30	L	M8	85	18	30	21	37	30,5	16	30	2	3,19 €
K1083.48510X20	L	M10	85	18	30	21	37	30,5	16	20	2	3,28 €
K1083.48510X30	L	M10	85	18	30	21	37	30,5	16	30	2	3,36 €
K1083.48512X20	L	M12	85	18	30	21	37	30,5	16	20	2	3,41 €
K1083.48512X40	L	M12	85	18	30	21	37	30,5	16	40	2	3,50 €
K1083.410512X30	L	M12	105	20	35	25	46	37,5	19	30	2	4,62 €
K1083.410512X50	L	M12	105	20	35	25	46	37,5	19	50	2	4,84 €
