Upínací prvky, ergonomické

zpět

Produkty
- Ovládací prvky | normované díly
  - Ovládací prvky
    - Upínací prvky, ergonomické

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Tvrdá část z plastu vyztuženého skelnými vlákny.
Měkká část z termoplastického elastomeru.
Pouzdro popř. závitový kolík z oceli třídy pevnosti 5.8 nebo nerezové oceli 1.4305.Provedení: Ocel, modře pasivovaná.
Nerezová ocel, bez povrchové úpravy.Upozornění:Sériově se dodává barevná kombinace
tmavě šedá RAL 7021 (tvrdá část) a
tmavě šedá RAL 7021 (měkká část).Na vyžádání:Další provedení.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0779 Upínací prvky, ergonomické

164 kB

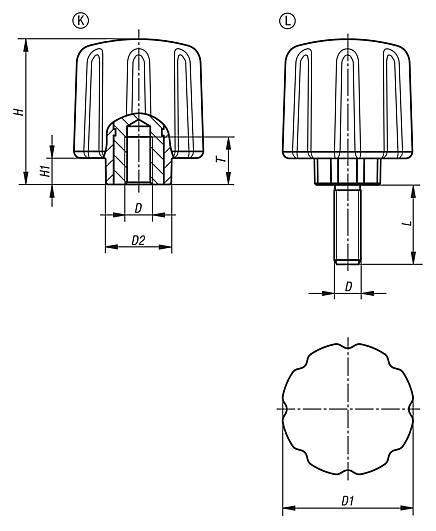

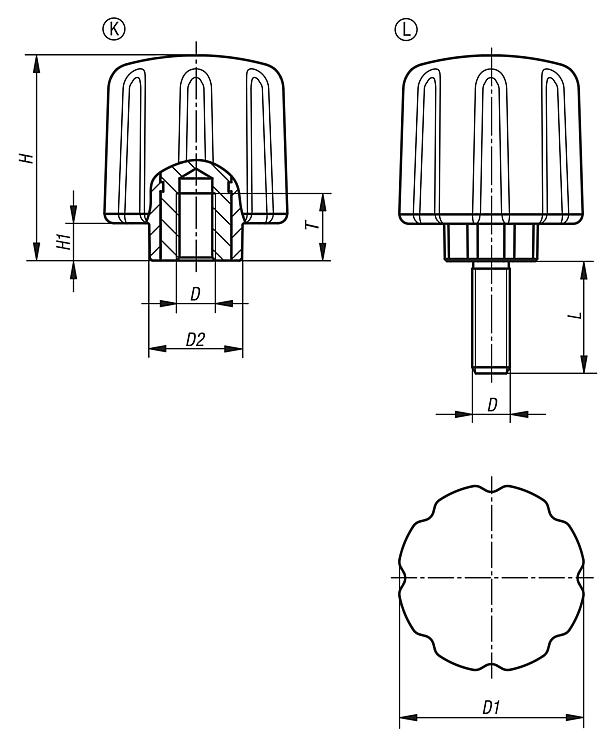

Výkresy (celkový přehled)

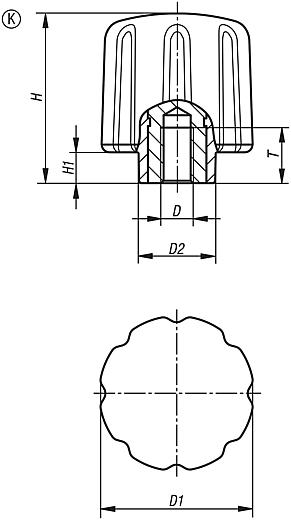

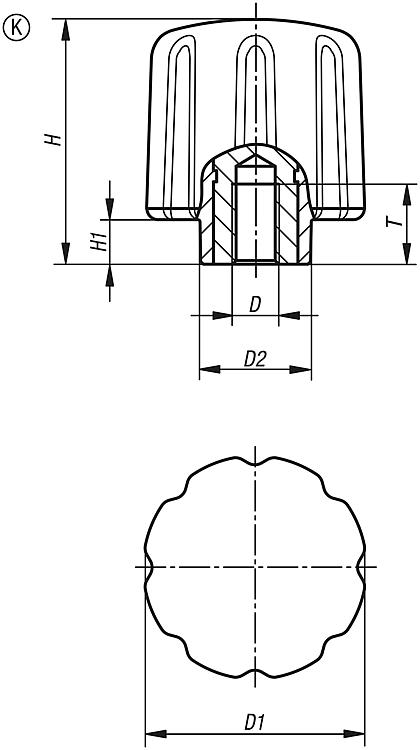

Rukojeť ergonomická s vnitřním závitem

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál komponenty	D	D1	D2	H	H1	T	Cena
K0779.5006	K	ocel	M6	50	26	55	10	17	4,97 €
K0779.5008	K	ocel	M8	50	26	55	10	17	4,97 €
K0779.5010	K	ocel	M10	50	26	55	10	17	4,97 €
K0779.05006	K	nerezová ocel	M6	50	26	55	10	17	5,68 €
K0779.05008	K	nerezová ocel	M8	50	26	55	10	17	5,68 €
K0779.05010	K	nerezová ocel	M10	50	26	55	10	17	5,68 €

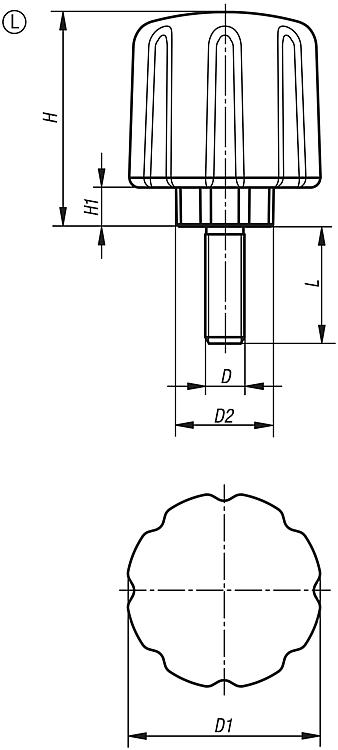

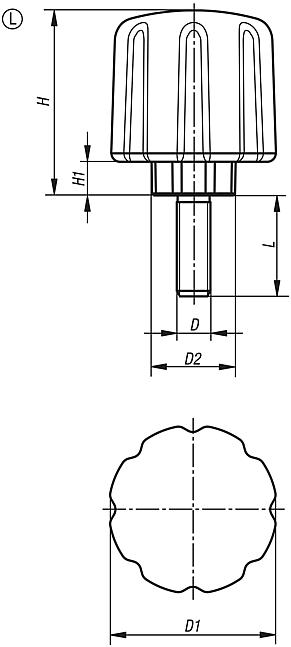

Rukojeť ergonomická s vnějším závitem

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál komponenty	D	D1	D2	H	H1	L	Cena
K0779.5006X15	L	ocel	M6	50	26	55	10	15	6,56 €
K0779.5006X20	L	ocel	M6	50	26	55	10	20	6,56 €
K0779.5006X25	L	ocel	M6	50	26	55	10	25	6,75 €
K0779.5006X30	L	ocel	M6	50	26	55	10	30	6,75 €
K0779.5008X20	L	ocel	M8	50	26	55	10	20	6,95 €
K0779.5008X25	L	ocel	M8	50	26	55	10	25	6,95 €
K0779.5008X30	L	ocel	M8	50	26	55	10	30	6,95 €
K0779.5008X40	L	ocel	M8	50	26	55	10	40	6,95 €
K0779.5010X30	L	ocel	M10	50	26	55	10	30	7,36 €
K0779.5010X40	L	ocel	M10	50	26	55	10	40	7,36 €
K0779.5010X50	L	ocel	M10	50	26	55	10	50	7,36 €
K0779.05006X15	L	nerezová ocel	M6	50	26	55	10	15	7,47 €
K0779.05006X20	L	nerezová ocel	M6	50	26	55	10	20	7,47 €
K0779.05006X25	L	nerezová ocel	M6	50	26	55	10	25	7,89 €
K0779.05006X30	L	nerezová ocel	M6	50	26	55	10	30	7,89 €
K0779.05008X20	L	nerezová ocel	M8	50	26	55	10	20	8,09 €
K0779.05008X25	L	nerezová ocel	M8	50	26	55	10	25	8,09 €
K0779.05008X30	L	nerezová ocel	M8	50	26	55	10	30	8,09 €
K0779.05008X40	L	nerezová ocel	M8	50	26	55	10	40	8,09 €
K0779.05010X30	L	nerezová ocel	M10	50	26	55	10	30	8,50 €
K0779.05010X40	L	nerezová ocel	M10	50	26	55	10	40	8,50 €
K0779.05010X50	L	nerezová ocel	M10	50	26	55	10	50	8,50 €
